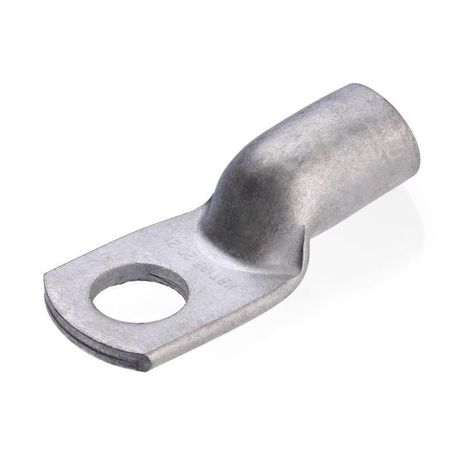

Наконечник кабельный ТМЛ 240-12-24 - 89407 КВТ

Наконечник кабельный луженый медный ТМЛ 240-12-24 под опрессовку КВТ предназначен для надежного оконцевания медных кабелей сечением 240 мм2 с последующей опрессовкой. Бренд КВТ обеспечивает соответствие всем требованиям ГОСТ 7386-80, а артикул 89407 указывает на точный типоразмер для промышленных и энергетических объектов.

Назначение и область применения

Наконечник кабельный луженый медный ТМЛ 240-12-24 под опрессовку КВТ используется для создания прочных и долговечных электрических соединений между медным кабелем и оборудованием - трансформаторами, рубильниками, автоматическими выключателями, шинными системами. Применяется в силовых цепях переменного тока до 35 кВ. Подходит для установки на станциях, распределительных устройствах, промышленных линиях, где требуется устойчивость к механическим нагрузкам и коррозии.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость и механическая прочность.
• Поперечное сечение кабеля: 240 мм2 - предназначено для крупных силовых кабелей.
• Размер резьбы: M12 - совместим с болтами и зажимами стандарта M12.
• Покрытие: Луженое - электролитическое нанесение олова с добавками висмута для защиты от окисления.
• Форма контактной площадки: Кольцевая - равномерное распределение давления при затяжке.
• Угол соединения: Прямолинейный - удобен для прямых проходов в щитах и шинах.
• Количество монтажных отверстий: Одно - для одиночного крепления болтом.
• Класс проводника: Несколько - совместим с кабелями 5–6 класса гибкости; для 2–3 класса - требуется подбор по таблице.
• Рабочее напряжение: До 35 кВ - допущен для высоковольтных сетей.
• Климатическое исполнение: Т2 - устойчив к повышенной влажности и температурным колебаниям.

Совместимость и монтаж

Наконечник кабельный луженый медный ТМЛ 240-12-24 под опрессовку КВТ требует использования специальных матриц для опрессовки - они соответствуют форме ГОСТ MW-образной. Совместим с гидравлическими прессами КВТ. Перед монтажом необходимо:

• Снять изоляцию с кабеля точно на длину хвостовика - не более и не менее.
• Зачистить жилу от оксидов - особенно важно для многожильных кабелей.
• Использовать только подходящую опрессовочную матрицу - неверный инструмент снижает надежность соединения.
• Не использовать для жил 2–3 класса гибкости без пересчета по таблице КВТ - возможен перегрев и деформация.

На каждом наконечнике выполнена штампованная маркировка типа и логотипа КВТ - позволяет проверить подлинность перед установкой.

Безопасность и стандарты

Производится в соответствии с ГОСТ 7386-80. Соответствует требованиям безопасности для работы в электроустановках до 35 кВ. Луженое покрытие соответствует нормам для климатического исполнения Т2 - устойчиво к коррозии в условиях повышенной влажности. Все изделия проходят контроль качества на этапе отжига и галтовки - исключаются острые кромки и заусенцы, которые могут повредить изоляцию.

Преимущества

• Электролитическое лужение с висмутом - значительно лучше по сроку службы, чем блестящее покрытие из Китая или Юго-Восточной Азии.
• Отжиг после штамповки - повышает пластичность меди, предотвращает трещины при опрессовке.
• Галтовка и снятие фаски - облегчает заправку жилы и исключает риск повреждения изоляции.
• Полная линейка типоразмеров - КВТ единственный российский производитель, обеспечивающий комплектность по ГОСТ.
• Собственные матрицы и штампы - гарантированная точность форм и совместимость с инструментом КВТ.

Ограничения применения

• Не применяется для алюминиевых кабелей - материал только медь.
• Не рекомендуется для кабелей 2–3 класса гибкости без корректировки размера по таблице КВТ - возможно недостаточное сцепление и нагрев.
• Не предназначен для частой разборки/сборки - опрессовка является постоянным соединением.
• Не следует использовать в средах с агрессивными химикатами - даже луженое покрытие имеет ограниченную устойчивость к кислотам и щелочам.

Примеры использования

• Подключение силового кабеля 240 мм2 к выводу трансформатора в подстанции.
• Присоединение к шинной системе в распределительном устройстве 10(35) кВ.
• Монтаж на контакты автоматических выключателей большой мощности в промышленных цехах.
• Соединение кабеля с заземляющей шиной в кабельных каналах с высокой влажностью.

Практические советы

• Перед опрессовкой всегда проверяйте, что глубина входа жилы полностью совпадает с длиной хвостовика - не должно быть свободного участка внутри.
• Используйте только оригинальные матрицы КВТ - сторонние инструменты могут деформировать форму и снизить проводимость.
• Для кабелей 2–3 класса гибкости выбирайте наконечник с большим внутренним диаметром - см. таблицу совместимости на сайте КВТ.
• После монтажа проверьте усилие затяжки болта - не переусердствуйте, чтобы не повредить резьбу M12.
• Храните наконечники в сухом месте - хотя покрытие защищает, длительное воздействие влаги может вызвать потемнение поверхности.
