Наконечник кабельный ТМЛ DIN 240 мм², M12, луженый КВТ 65247

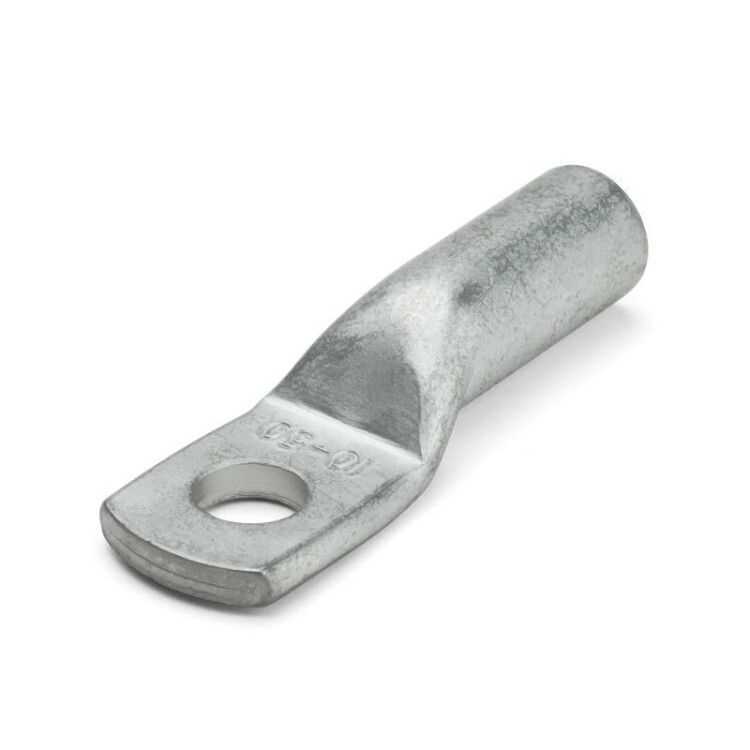

Наконечник медный ТМЛ(DIN) 240-12-21,5 луженый для опрессовки (5 шт/упак) от бренда КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 240 мм2 методом опрессовки. Артикул 65247 соответствует стандарту DIN 46235 и применяется в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник медный ТМЛ(DIN) 240-12-21,5 луженый для опрессовки (5 шт/упак) используется для создания прочного и долговечного соединения между медным многожильным проводом и контактной частью оборудования - клеммами, шинами, зажимами. Применяется в распределительных устройствах, трансформаторах, щитах, силовых установках и других системах, где требуется надёжный электрический контакт при больших токах.

Технические характеристики

• Номинальное поперечное сечение: 240 мм2 - подходит для кабелей с такой площадью поперечного сечения медной жилы
• Диаметр отверстия: 12 мм - позволяет использовать болты или шпильки диаметром до 12 мм
• Наружный диаметр: 29 мм - учитывается при выборе места монтажа и зазора вокруг наконечника
• Угол соединения: 180° - прямой выход провода, удобен для компактной укладки
• Покрытие: луженое (олово-висмутовое) - защищает медь от окисления, снижает переходное сопротивление
• Количество монтажных отверстий: 1 - одиночное крепление
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке
• Номинальное напряжение: 35 кВ - допустимо применение в сетях высокого напряжения
• Стандарт: DIN 46235 - европейский стандарт качества для медных наконечников
• Материал: рафинированная медь марки М1 - высокая электропроводность и механическая прочность
• Тип проводника: многожильный - специально адаптирован для гибких кабелей
• Цвет: серый - визуально отличается от немедных аналогов

Совместимость и монтаж

Наконечник медный ТМЛ(DIN) 240-12-21,5 луженый для опрессовки (5 шт/упак) совместим с пресс-клещами, оснащёнными матрицами для сечений 240 мм2. На трубной части нанесена двухдорожечная разметка - она указывает точное положение для выполнения одной или двух опрессовок в зависимости от ширины матрицы. Для качественного соединения необходимо использовать матрицу, соответствующую размеру наконечника и сечению провода. Не рекомендуется применять клещи с недостаточным усилием - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Изделие соответствует стандарту DIN 46235 - самому распространённому и проверенному нормативу для медных кабельных наконечников в Европе и странах СНГ. Луженое покрытие соответствует климатическому исполнению Т2, что гарантирует стойкость к влаге, перепадам температур и агрессивной среде. Номинальное напряжение 35 кВ позволяет использовать наконечник в высоковольтных установках, однако требует соблюдения правил работы с изоляцией и безопасностных интервалов.

Преимущества

• Высокая электропроводность меди М1 минимизирует потери энергии и нагрев
• Лужение предотвращает окисление, продлевает срок службы и улучшает контакт при затяжке
• Разметка на трубе упрощает контроль качества опрессовки - исключает ошибки монтажа
• Соответствие DIN 46235 обеспечивает взаимозаменяемость с другими изделиями этого стандарта
• Кольцевая форма контактной площадки равномерно распределяет давление при затяжке болтом

Ограничения применения

• Не предназначено для одножильных проводов - возможен разрыв жил при опрессовке
• Запрещено использование с алюминиевыми кабелями - различие коэффициентов теплового расширения вызовет ослабление контакта
• Не следует применять в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>150C)
• При использовании в открытом воздухе вне закрытых корпусов требуется дополнительная герметизация или термоусадка
• Длина зачищенного провода должна точно соответствовать глубине гильзы - слишком длинная жила выступает и нарушает контакт

Примеры использования

• Подключение мощных кабелей к шинам в распределительном щите 10(35) кВ
• Оконцевание фазных проводов в трансформаторных подстанциях
• Соединение кабелей с заземляющими шинами в промышленных объектах
• Монтаж силовых кабелей на выводы автоматических выключателей и контакторов
• Электрооборудование судов, метрополитенов, заводских конвейеров

Практические советы

• Перед опрессовкой обязательно зачистите жилу на длину, указанную в разметке - не более и не менее
• Используйте только подходящие матрицы для сечения 240 мм2 - неверный инструмент повредит наконечник
• Проверьте плотность опрессовки: после сжатия провод не должен свободно двигаться внутри гильзы
• При работе в сырых помещениях после монтажа обработайте место соединения термоусадкой или герметиком
• При замене старого наконечника - всегда проверяйте соответствие диаметра отверстия (12 мм) и типа крепёжа
• Упаковка содержит 5 штук - храните в сухом месте, чтобы сохранить лужёное покрытие
