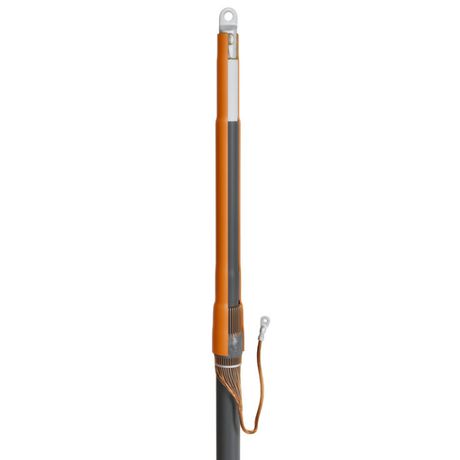

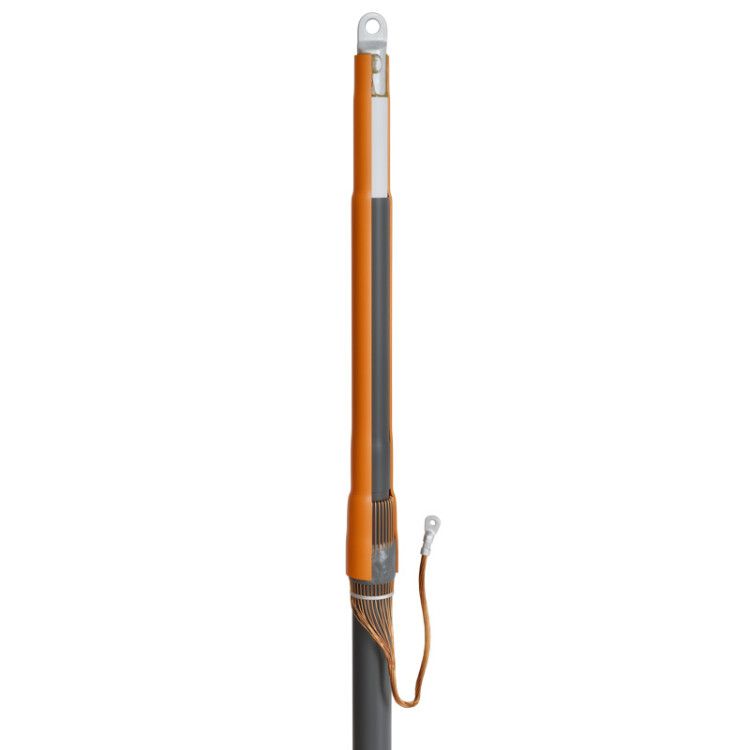

Кабельная муфта 1ПКВТ-10-300/400 нг-LS - 76423

Муфта кабельная концевая 1ПКВТ-10-300/400 нг-LS от КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для внутренней установки в помещениях, обеспечивает герметичность, электрическую надёжность и термостойкость. Артикул 76423 - часть серийного решения КВТ для кабельных сетей 6–10 кВ.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-300/400 нг-LS используется для завершения одножильных кабелей с экранированной изоляцией из сшитого полиэтилена. Применяется исключительно внутри помещений - в кабельных камерах, трансформаторных подстанциях, распределительных пунктах. Подходит для кабелей типов АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г. Не предназначена для наружной установки или подземной прокладки.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Поперечное сечение кабеля: 300–400 мм2
• Диаметр кабеля: 33 мм
• Тип изоляции кабеля: сшитый полиэтилен
• Тип муфты: термоусаживаемая, негорючая, малодымная (нг-LS)
• Материал корпуса: полиолефин
• Рабочий температурный диапазон: от –50 C до +50 C
• Комплектация: без болтовых наконечников
• Нормативный документ: ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта 1ПКВТ-10-300/400 нг-LS совместима только с одножильными кабелями указанных типов и сечением 300–400 мм2. Диаметр кабеля должен составлять 33 мм - отклонения недопустимы. Монтаж выполняется методом термоусадки с использованием пропановой горелки ПГ (КВТ). Для правильного монтажа требуется предварительная подготовка: снятие внешней оболочки, полупроводящего экрана и изоляции с соблюдением длин по чертежу. Узел заземления формируется из медного проволочного экрана кабеля; он оконцовывается наконечником под опрессовку. На кабелях с броней из стали или алюминия требуется дополнительный комплект заземления КМПБ. Комплект рассчитан на три фазы - одна муфта обслуживает одну фазу, поэтому для трёхфазной системы нужны три единицы.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Материалы негорючи и малодымны (нг-LS): снижают риск распространения пламени и выделения токсичных газов при возгорании
• Антитрекинговая трубка устойчива к образованию электрических следов (трекингу) даже при повышенной влажности
• Термоплавкий клей и герметизирующая лента обеспечивают IP67-подобную герметичность после усадки

Преимущества

• Выравнивающая трубка равномерно распределяет электрическое поле в месте среза экрана - снижает риск пробоя
• Полиолефиновый материал устойчив к механическим повреждениям и химическому воздействию
• Не требует сварки или сложных инструментов - достаточно горелки и базового набора для работы с кабелем
• Заземление формируется из самого экрана кабеля - минимизирует точки соединения и потенциальные отказы
• Поддерживает использование как опрессовочных, так и болтовых наконечников (при самостоятельном приобретении)

Ограничения применения

• Не применяется на кабелях с сечением менее 300 мм2 или более 400 мм2
• Не допускается установка на кабели с медными жилами большего сечения - для них используются другие модели (например, 1ПКВТ-10-800(Б))
• Не предназначен для наружной эксплуатации, подземной прокладки или мест с постоянным контактом с водой
• Требуется точное соблюдение технологии термоусадки - перегрев или недостаточная усадка приведут к утечкам или пробоям
• Комплект поставки не включает наконечники - их нужно приобрести отдельно

Примеры использования

• Оконцевание кабеля АПвП 1×300 мм2 перед подключением к шинному блоку в распределительном устройстве 10 кВ
• Завершение фазы кабеля в кабельной камере подстанции
• Монтаж на входе в трансформаторную будку с кабелем типа АПвПу2г
• Замена старой муфты в закрытой кабельной системе без доступа к открытому воздуху

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно соответствовать 33 мм +-1 мм
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 (КВТ) для срыва наконечников
• При работе с кабелем на броне обязательно используйте комплект заземления КМПБ
• При заказе учтите: продукция отгружается кратно 3 муфтам - один заказ = 3 единицы (по одной на фазу)
• Храните муфты в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных температурах может изменить свойства материалов
• Не используйте муфту 1ПКВТ-10-300/400 нг-LS для кабелей с алюминиевой жилой - для этого нужна модель с индексом (Б)
