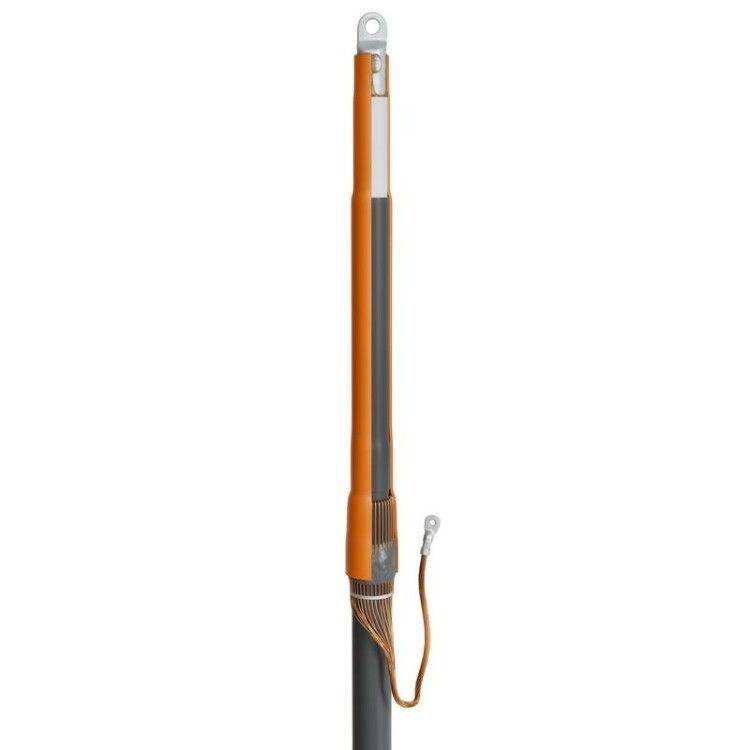

Концевая кабельная муфта внутренней установки для кабелей с изоляцией из сшитого полиэтилена до 10 кВ 1ПКВТ-10-800 - 82796

Муфта кабельная концевая 10кВ 1ПКВТ-10-800 от КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена, обеспечивая электрическую изоляцию, герметичность и заземление. Подходит для внутренней установки в распределительных устройствах, трансформаторных подстанциях и кабельных камерах.

Назначение и область применения

Муфта кабельная концевая 10кВ 1ПКВТ-10-800 используется для завершения одножильных кабелей напряжением 6–10 кВ. Она применяется там, где требуется безопасное подключение кабеля к оборудованию - например, к шинам, автоматам, трансформаторам или кабельным вводам. Установка допускается только внутри помещений. Муфта совместима с кабелями типов АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также с аналогичными кабелями без буквы «А» (медные жилы). Отдельно стоит отметить: версия 1ПКВТ-10-800(Б) предназначена исключительно для кабелей с алюминиевыми токопроводящими жилами.

Технические характеристики

• Рабочее напряжение: 10 кВ
• Количество проводников: 1
• Поперечное сечение жилы: до 800 мм2
• Диаметр кабеля: 45 мм
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин, безгалогеновый (HF=Halogen Free)
• Тип кабеля: одножильный, с экранированием медными проволоками
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Температурный режим эксплуатации: от –50C до +50C

Совместимость и монтаж

Муфта 1ПКВТ-10-800 монтируется методом термоусадки с применением пропановой горелки ПГ (КВТ). Для работы требуются специальные инструменты: набор для снятия изоляции и полупроводящего экрана, а также НМБ-6 (КВТ) - для срыва головок болтовых наконечников. После сборки муфта образует герметичную и прочную изоляцию благодаря термоплавкому клею и ленте-герметику на выходе экрана. Заземление выполняется через медный проволочный экран кабеля, который оконцовывается наконечником под опрессовку. Если кабель имеет броню из стали или алюминия, обязательна установка дополнительного «Комплекта заземления КМПБ». Муфта универсальна - поддерживает как опрессовочные, так и болтовые наконечники. Комплект рассчитан на три фазы, поэтому при монтаже одной фазы остальные элементы остаются в запасе.

Безопасность и стандарты

Муфта 1ПКВТ-10-800 соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных газов. Антитрекинговая трубка устойчива к поверхностному пробою, ультрафиолету и перепадам температур, что повышает долговечность изоляции. Электрическая напряженность равномерно распределяется за счет специальной трубки выравнивания потенциала, предотвращая локальное старение изоляции.

Преимущества

• Высокая степень защиты: IP67 после монтажа - полная герметизация от влаги и пыли
• Универсальность: подходит для медных и алюминиевых жил (с учетом модификации)
• Надежное заземление: формируется из самого экрана кабеля, без лишних деталей
• Экологичность: материал без галогенов, безопасен при аварийном нагреве
• Долговечность: антитрекинговые компоненты снижают риск образования электрических следов

Ограничения применения

• Не предназначен для наружной установки - только внутреннее использование
• Подходит только для одножильных кабелей; несовместима с многожильными
• Модификация 1ПКВТ-10-800(Б) работает только с алюминиевыми жилами - нельзя использовать на медных
• Требуется точное соответствие диаметра кабеля (45 мм); отклонения более +-2 мм недопустимы
• Заземление на бронированных кабелях требует дополнительного комплекта КМПБ

Примеры использования

• Оконцевание кабеля АПвП 1×800 мм2 перед подключением к вводному устройству в подземной кабельной камере
• Фиксация вывода кабеля от трансформатора в распределительном пункте 10 кВ
• Подключение кабеля к шинному блоку в цеховой подстанции
• Завершение фазы в системе питания промышленного конвейера с высокой нагрузкой

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно соответствовать 45 мм. При большем или меньшем значении возможны протечки или плохая адгезия
• Используйте только рекомендованную горелку ПГ (КВТ): слишком высокая температура повредит полимеры, слабый пламя - не обеспечит равномерную усадку
• При работе с бронированным кабелем всегда используйте «Комплект заземления КМПБ» - без него заземление будет ненадежным
• Комплект поставки рассчитан на три фазы. Если вам нужна одна муфта - закажите минимум три единицы, так как отгрузка происходит кратно 3
• Не используйте муфту 1ПКВТ-10-800(Б) на медных кабелях - она не обеспечит механическую и электрическую совместимость
• Храните муфту в сухом месте, избегайте прямого солнечного света - даже при наличии UV-защиты длительное воздействие может изменить свойства материала
