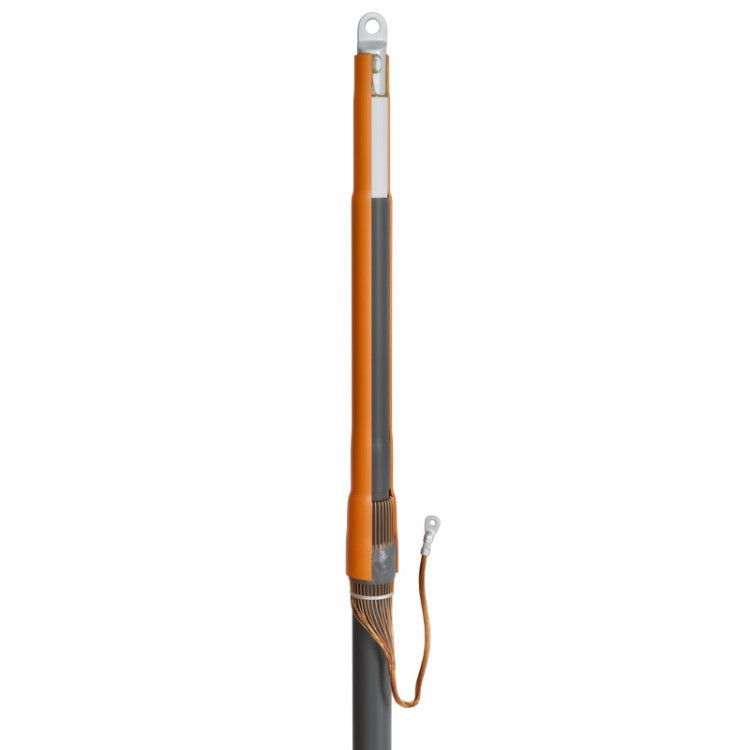

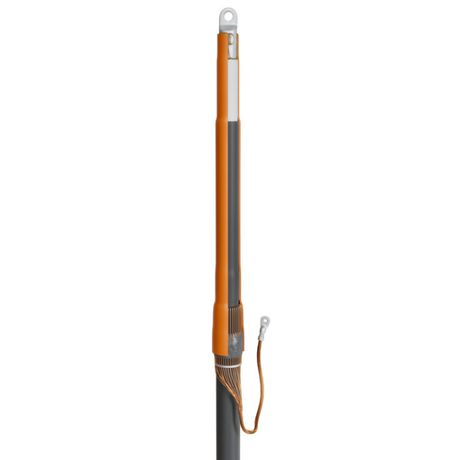

Муфта кабельная концевая 1П-10-500/630 нг-LS 10 кВ КВТ 76425

Муфта кабельная концевая 1ПКВТ-10-500/630 нг-LS от КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для внутренней установки в помещениях, обеспечивает герметичность, электрическую надёжность и термостойкость. Артикул 76425 - часть серийного решения КВТ для высоковольтных систем.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-500/630 нг-LS используется для завершения одножильных кабелей с экранированной изоляцией из сшитого полиэтилена. Применяется исключительно внутри помещений - в распределительных устройствах, кабельных камерах, трансформаторных подстанциях и других закрытых объектах. Не предназначена для наружной эксплуатации или подземной прокладки.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное сечение кабеля: 500–630 мм2
• Тип исполнения: термоусаживаемая, негорючая, малодымная (нг-LS)
• Материал корпуса: полиолефин
• Материал изоляции: сшитый полиэтилен
• Диаметр кабеля: 39,4 мм (по внешнему диаметру)
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-005-97284872-2015
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 1ПКВТ-10-500/630 нг-LS совместима с кабелями типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г - все с медными токопроводящими жилами и медным экраном из проволок. Для кабелей с алюминиевой жилой требуется другая модификация - 1ПКВТ-10-800(Б).

Монтаж выполняется методом термоусадки с использованием пропановой горелки ПГ (КВТ). Процедура включает:

• Подготовку кабеля: снятие изоляции и полупроводящего экрана
• Надевание комплектующих муфты: антитрекинговая трубка, термоплавкий клей, герметизирующая лента
• Равномерный прогрев термоусадочных элементов до плотного прилегания
• Формирование заземления из медного экрана кабеля - оконцовка под опрессовку

Для кабелей с броней из стали или алюминия требуется дополнительный «Комплект заземления КМПБ». Установка требует наличия специнструмента: НМБ-6 (КВТ) для срыва головок, инструменты для зачистки.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Материалы классифицированы как нг-LS: не поддерживают горение, минимальное выделение дыма и газов при нагреве
• Антитрекинговая трубка устойчива к образованию электрических следов (трекингу) и UV-излучению
• Заземление выполнено по принципу «экран → наконечник», что снижает риск потенциального перенапряжения

Преимущества

• Эффективное распределение электрического поля благодаря трубке выравнивания напряжённости - предотвращает пробои в месте среза экрана
• Высокая герметичность: термоплавкий клей + лента-герметик на выходе экрана исключают попадание влаги
• Широкий температурный диапазон - работает в холодных и жарких условиях внутри помещений
• Универсальность: можно применять как с опрессованными, так и с болтовыми наконечниками (при самостоятельном приобретении)
• Один комплект рассчитан на три фазы - удобство при монтаже трёхфазных линий

Ограничения применения

• Не применяется на кабелях с алюминиевыми жилами - для них нужна версия 1ПКВТ-10-800(Б)
• Запрещена установка вне помещений - материал не предназначен для воздействия осадков, прямого солнца или механических нагрузок на открытом воздухе
• Не допускается использование без пропановой горелки - другие способы нагрева (например, тепловентиляторы) не обеспечивают необходимую степень усадки
• Не совместима с кабелями, имеющими внешний диаметр отличный от 39,4 мм +- допуск
• Комплект поставки не содержит наконечников - их нужно приобрести отдельно

Примеры использования

• Оконцевание кабеля АПвП 1×630 мм2 перед подключением к шинному блоку в распределительном устройстве 10 кВ
• Завершение фазных кабелей в кабельной камере подстанции
• Монтаж на входе в трансформаторную будку при замене старой муфты
• Линии питания промышленных цехов с высоковольтными двигателями

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля - 39,4 мм является критически важным значением; отклонение более чем +-1 мм может нарушить герметичность
• Используйте только рекомендованный инструмент КВТ: горелку ПГ и набор НМБ-6 - они обеспечивают точный контроль температуры и безопасность
• При работе с кабелем с броней обязательно используйте «Комплект заземления КМПБ» - иначе заземление будет ненадёжным
• При заказе учтите: продукция отгружается кратно 3 единицам - даже если вам нужна одна муфта, придётся купить минимум три
• Храните муфту в сухом месте, избегайте длительного воздействия прямого света - хотя материалы устойчивы к УФ, долгосрочное воздействие может повлиять на эластичность
