Муфта кабельная концевая 10кВ 1ПКНТ-10-500/630 КВТ 67015

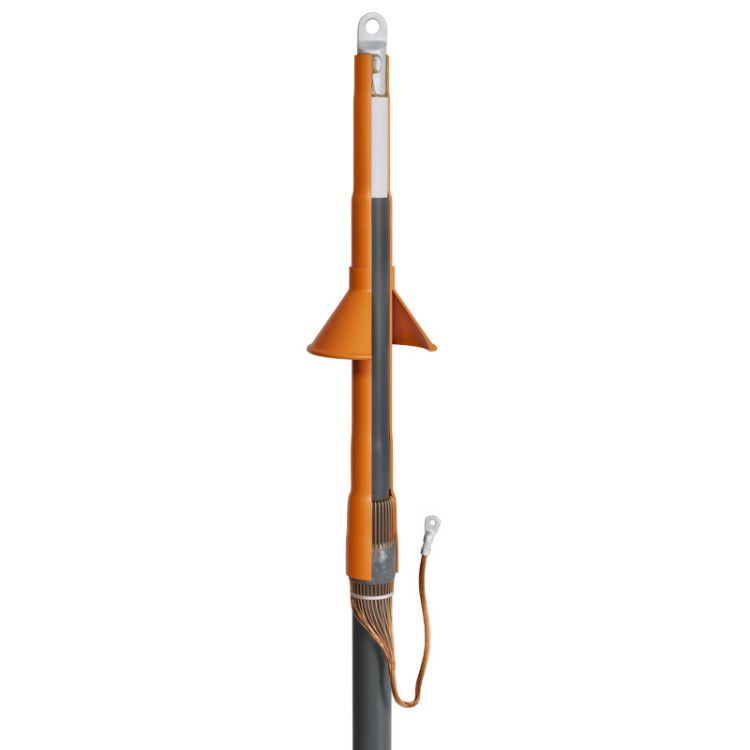

Муфта кабельная концевая 1ПКНТ-10-500/630 без болтовых наконечников от КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для монтажа в условиях экстремальных температур, обеспечивает герметичность, электробезопасность и долговечность соединения. Артикул 67015 - часть серийного решения КВТ для высоковольтных сетей.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-10-500/630 без болтовых наконечников используется для завершения одножильных кабелей с медными или алюминиевыми токопроводящими жилами сечением 500–630 мм2. Применяется там, где требуется изолированный и герметичный вывод кабеля из-под земли, в распределительных устройствах, на столбах, в камерах или внутри помещений. Подходит для систем энергоснабжения с напряжением 6–10 кВ, включая городские сети, промышленные объекты, трансформаторные подстанции и линии электропередач.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 500–630 мм2
• Тип изделия: Концевая муфта
• Тип кабеля: Одножильный, с экраном из медных проволок
• Исполнение: Термоусаживаемая
• Способ монтажа: Усадка с помощью тепла (термоплавление)
• Материал корпуса: Негорючий термопластик
• Материал изоляции: Сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: Черный
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Галоген-free: Да - материалы не содержат хлора и других галогенов

Совместимость и монтаж

Муфта 1ПКНТ-10-500/630 без болтовых наконечников совместима с кабелями типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г и аналогичными с изоляцией из сшитого полиэтилена и медным экраном. Для кабелей с алюминиевой жилой - только при условии, что сечение находится в допустимом диапазоне. Болтовые наконечники в комплект не входят - их можно приобрести отдельно. Монтаж выполняется с помощью пропановой горелки ПГ (КВТ): нагревает муфту, вызывая ее усадку и активацию термоплавкого клея. Перед установкой необходимо снять внешние слои кабеля, включая полупроводящий экран, используя специальные инструменты. Жильный изолятор и антитрекинговая трубка формируют безопасную зону на поверхности. Заземление реализуется через медный экран кабеля - он же служит проводом, который затем опрессовывают. Для кабелей с броней из стали или алюминия требуется дополнительный «Комплект заземления КМПБ».

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для высоковольтных муфт
• Материалы не содержат галогенов (HF = Halogen Free) - при возгорании не выделяют токсичных газов
• Антитрекинговая трубка предотвращает образование поверхностных пробоев даже при повышенной влажности и загрязнении
• Жильный изолятор удлиняет путь тока утечки, снижая риск пробоя
• Герметизация достигается за счет термоплавкого клея и ленты-герметика на выходе экрана

Преимущества

• Высокая механическая и электроизоляционная прочность благодаря сшитому полиэтилену и термопластиковому корпусу
• Эффективное распределение электрического поля - минимизирует риск коронного разряда на срезе экрана
• Устойчивость к ультрафиолету, перепадам температур и агрессивной среде - подходит для открытой прокладки
• Полная герметичность после монтажа - исключает попадание влаги и пыли
• Универсальность: можно использовать как с опрессовываемыми, так и с болтовыми наконечниками (приобретаются отдельно)
• Один комплект рассчитан на три фазы - удобен для монтажа трехжильных систем

Ограничения применения

• Не применяется для кабелей с сечением менее 500 мм2 или более 630 мм2 - возможен некорректный контакт и потеря герметичности
• Не предназначен для кабелей с пластмассовой изоляцией (например, ПВХ) - требует именно сшитый полиэтилен
• Не подходит для кабелей с броней без дополнительного «Комплекта заземления КМПБ»
• Запрещено использование с кабелями типа 1ПКНТ-10-800(Б) - они отличаются конструкцией и рассчитаны только на алюминиевые жилы
• Требует точного соблюдения технологии монтажа - недостаточный прогрев или повреждение изоляции во время подготовки кабеля приведут к отказу

Примеры использования

• Оконцевание кабеля АПвП2г на входе в распределительный щит 10 кВ
• Подключение кабеля к трансформатору в подземной камере
• Формирование конца кабеля на воздушной ЛЭП с переходом на шину
• Монтаж в промышленном цехе с высокой запыленностью и влажностью
• Обустройство кабельных ответвлений в районах с суровым климатом (Сибирь, Дальний Восток)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 500–630 мм2. Отклонение в сторону меньших значений может привести к плохому контакту.
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 для срыва наконечников. Другие источники тепла могут повредить материал.
• При работе с кабелем с броней обязательно примените «Комплект заземления КМПБ». Без него заземление будет ненадежным.
• При монтаже в сыром месте - перед сборкой протрите кабель и муфту насухо. Влага под усадкой может стать причиной пробоя.
• Комплект поставки рассчитан на три фазы - заказывайте кратно 3 единицам. Цена указана за одну муфту, но отгрузка - только пачками по 3 шт.
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие может изменить цвет и эластичность материалов.
