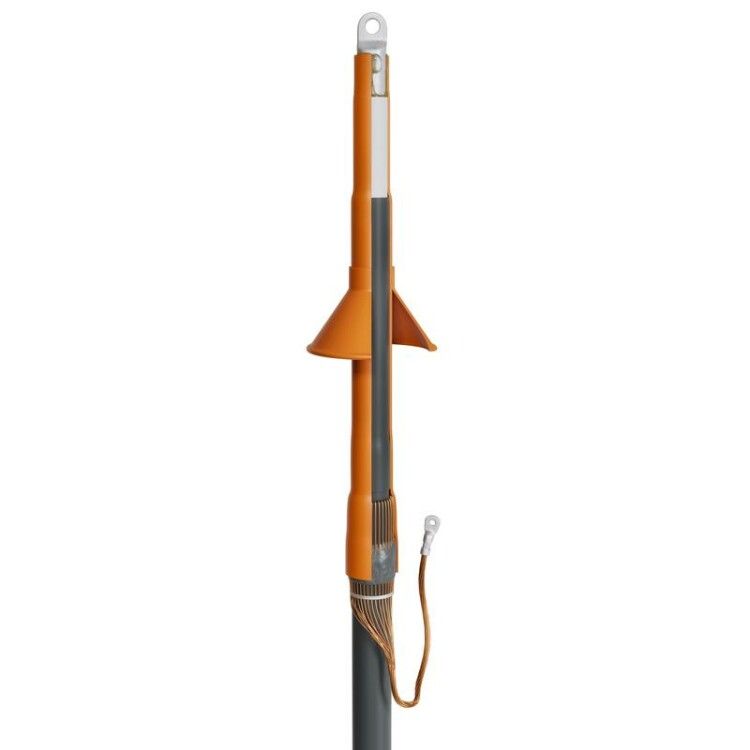

Муфта кабельная концевая 1ПКНТ-10-800 10кВ 800мм² КВТ 82797

Муфта концевая 1ПКНТ-10-800 предназначена для оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок на напряжение до 10 кВ при наружной установке. Комплект рассчитан на монтаж трех фаз кабеля сечением до 800 кв.мм и диаметром до 45 мм, при этом модель 1ПКНТ-10-800 без индекса «Б» универсальна для кабелей с медными или алюминиевыми токопроводящими жилами. Ключевым элементом конструкции является трубка выравнивания напряженности электрического поля, которая распределяет электрические нагрузки в зоне среза экрана, предотвращая пробой изоляции. Антитрекинговая трубка из полиолефина, устойчивая к ультрафиолету и погодным условиям, оснащена внутренним слоем термоплавкого клея и дополнительной лентой-герметиком для обеспечения полной герметичности после термоусадки. Жильный изолятор увеличивает длину пути токов утечки, создавая сухую зону на поверхности муфты, что критично для эксплуатации на открытом воздухе. Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля, однако при наличии у кабеля брони из стальных или алюминиевых проволок требуется отдельное использование комплекта заземления КМПБ. Комплект не включает болтовые наконечники, позволяя пользователю самостоятельно выбрать тип оконцевания (под опрессовку или болтовое соединение) в зависимости от схемы подключения. Все полимерные компоненты изделия не содержат галогенов, что снижает токсичность продуктов горения при аварийных ситуациях.
