Муфта кабельная концевая 10кВ 1ПКВТ-10-800 (Б) КВТ 70268

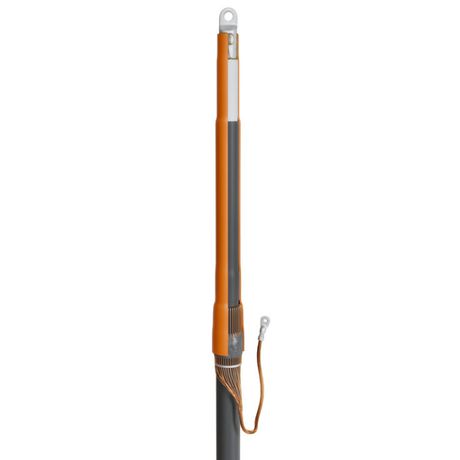

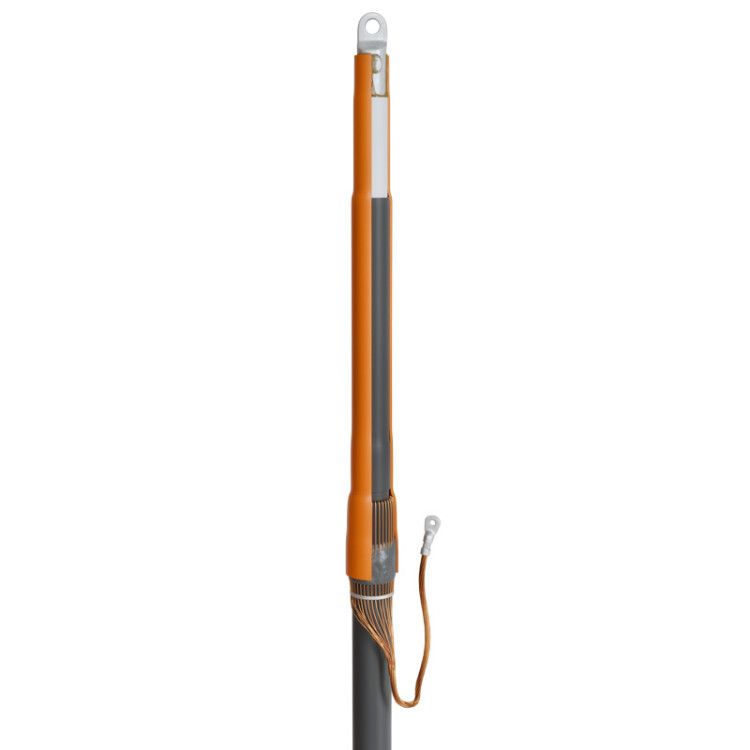

Муфта кабельная концевая 1ПКВТ-10-800 с болтовыми наконечниками от КВТ предназначена для безопасного оконцевания одножильных силовых кабелей на напряжение 10 кВ с изоляцией из сшитого полиэтилена. Устройство совмещает электроизоляцию, экранирование и герметизацию в одном решении, подходя для прямой установки на кабели типа АПвП, АПвПу и аналогичных. Артикул 70268 реализован в черном исполнении и рассчитан на работу в широком температурном диапазоне.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-800 с болтовыми наконечниками используется для завершения одножильных высоковольтных кабелей на напряжение 6–10 кВ. Она применяется там, где требуется надежное оконцевание кабеля перед подключением к оборудованию - например, на входах в трансформаторы, распределительные устройства, двигатели или шины подстанций. Подходит для прокладки в помещениях, каналах, коллекторах и на открытых участках, где важна защита от внешних факторов.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: одна
• Номинальное сечение жилы: 800 мм2
• Тип изделия: концевая муфта
• Тип кабеля: одножильный с экраном из медных проволок
• Исполнение: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочая температура: от –50 C до +50 C
• Цвет: черный
• Комплектация: болтовые наконечники, антитрекинговая трубка, термоплавкий клей, герметизирующая лента
• Стандарты: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Галогены: отсутствуют (HF = Halogen Free)

Совместимость и монтаж

Муфта 1ПКВТ-10-800 с болтовыми наконечниками совместима с кабелями следующих типов: АПвП, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также их аналогами с алюминиевой токопроводящей жилой. Для кабелей с медными жилами использование этой модели запрещено - применять следует версию с буквой Б (например, 1ПКВТ-10-800(Б)).

Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Перед сборкой необходимо снять внешние слои кабеля: оболочку, полупроводящий экран и изоляцию согласно рекомендациям производителя. После этого надеваются все элементы муфты последовательно: антитрекинговая трубка, затем основная часть, далее - герметизация выхода экрана. Последний этап - прогрев всех компонентов равномерным пламенем до плотной усадки.

Заземление формируется из медного экрана кабеля: он свивается в жгутик и оконцовывается одним из предусмотренных наконечников - болтовым или под опрессовку. Для кабелей со стальной или алюминиевой бронью обязательна установка дополнительного «Комплекта заземления КМПБ».

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Произведена по собственному техническому условию ТУ 3599-005-97284872-2015
• Не содержит галогенов - при возгорании не выделяет токсичных паров
• Элементы защиты от электрического поля снижают риск пробоя в месте среза экрана
• Материалы устойчивы к UV-лучам, перепадам температур и влаге

Преимущества

• Высокая степень герметизации благодаря комбинации термоплавкого клея и герметизирующей ленты
• Антитрекинговая трубка предотвращает образование поверхностных разрядов даже во влажной среде
• Универсальная комплектация: можно выбрать между болтовыми и опрессовываемыми наконечниками
• Широкий диапазон рабочих температур делает её пригодной для холодных регионов
• Обеспечен равномерный контроль электрического поля вокруг среза экрана - повышается долговечность соединения
• Чёрный цвет маскирует загрязнения и лучше противостоит старению под действием света

Ограничения применения

• Не для кабелей с медными жилами - допускается только работа с алюминиевыми
• Требуется специальный инструмент: горелка ПГ (КВТ), набор НМБ-6 для срыва головок, инструменты для подготовки кабеля
• Не предназначен для прямого подключения к воздушным линиям без дополнительной защиты
• Не работает при температурах ниже –50 C или выше +50 C
• Подлежит монтажу исключительно на кабели указанных типов; попытки адаптации под другие конструкции недопустимы

Примеры использования

• Оконцевание кабеля АПвП2г перед подключением к трансформаторному отделению подстанции
• Финальная точка питания частотного преобразователя на цеховом конвейере
• Подключение кабеля к щиту управления насосной станции в условиях повышенной влажности
• Завершение линии питания в закрытом кабельном канале теплицы или холодильного комплекса

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (800 мм2) и наличие алюминиевой жилы - неверный выбор приведёт к отказу
• Используйте только оригинальный инструмент КВТ: горелка ПГ и набор НМБ-6 гарантируют правильную усадку и целостность наконечников
• При работе в сыром помещении обязательно используйте «Комплект заземления КМПБ» - даже если броня кажется незначительной
• Не экономьте время на подготовке кабеля: некачественно удалённый экран вызывает местные скачки напряжения и преждевременный выход из строя
• Муфта 1ПКВТ-10-800 с болтовыми наконечниками продается партиями по три единицы - заказывать меньше нельзя
• Храните изделие в сухом месте при комнатной температуре - замораживание или нагрев до +60 C снижают эластичность материалов
