Муфта кабельная концевая 10кВ 1ПКВТ-10-35/50-Б КВТ 69547

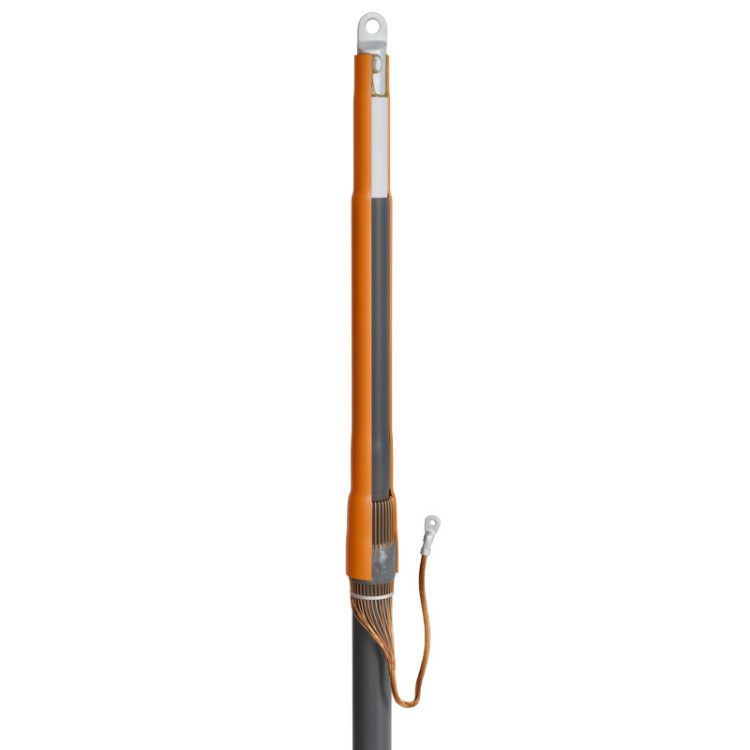

Муфта кабельная концевая 1ПКВТ-10-35/50-Б КВТ — это термоусаживаемая концевая муфта для оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для прямой установки на кабели типов АПвП, АПвВ и аналогичных, обеспечивает герметичность, надёжное заземление и защиту от внешних воздействий. Артикул 69547 относится к сериям продукции КВТ, предназначенным для высоковольтных сетей.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-35/50-Б КВТ используется для завершения одножильных кабелей с изоляцией из сшитого полиэтилена и экранированием медными проволоками. Применяется там, где требуется безопасное и долговечное оконцевание кабеля перед подключением к оборудованию — например, на входе в трансформаторы, щиты, двигатели, кабельные камеры и распределительные устройства. Работает в условиях постоянного напряжения 10 кВ, допускает использование на кабелях с алюминиевой или медной токопроводящей жилой (при условии соблюдения требований к сечению).

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 35–50 мм²
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью газовой горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Цвет: черный
• Комплектация: болтовые наконечники, антитрекинговая трубка, лента-герметик, элементы для заземления
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Состав материалов: HF (halogen free) — без галогенов

Совместимость и монтаж

Муфта 1ПКВТ-10-35/50-Б КВТ совместима с кабелями следующих типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г. Для монтажа необходимы:

• Пропановая горелка ПГ (КВТ)
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)
• Инструменты для снятия внешней оболочки и полупроводящего экрана

Заземление выполняется через медный проволочный экран кабеля, который оконцовывается одним из наконечников в комплекте. На кабелях с броней из стали или алюминия требуется дополнительно применить «Комплект заземления КМПБ». Болтовые наконечники позволяют подключать кабель к шинам или аппаратам без опрессовки — это удобно при частом обслуживании. Установка производится на одну фазу; комплект рассчитан на три фазы, поэтому при необходимости монтажа всех трёх фаз потребуется три единицы муфты.

Безопасность и стандарты

Муфта 1ПКВТ-10-35/50-Б КВТ соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническим условиям ТУ 3599-005-97284872-2015. Антитрекинговая трубка предотвращает образование поверхностных разрядов даже при повышенной влажности и загрязнении. Отсутствие галогенов в составе полимеров снижает риск образования токсичных газов при возгорании. Температурный диапазон –50...+50 °C гарантирует работу в суровых климатических условиях, включая холодные регионы России.

Преимущества

• Высокая степень защиты благодаря герметизации: термоплавкий клей и лента-герметик исключают попадание влаги
• Равномерное распределение электрического поля — антитрекинговая трубка снижает риск пробоя в месте среза экрана
• Универсальность: можно использовать как болтовые, так и опрессовочные наконечники
• Устойчивость к UV-излучению и атмосферным осадкам — подходит для наружной установки
• Экологически безопасный материал — без галогенов, что важно для закрытых помещений и систем вентиляции

Ограничения применения

• Не применяется для кабелей с сечением менее 35 мм² или более 50 мм² — возможна потеря герметичности и механическая деформация
• Не подходит для многожильных кабелей — только для одножильных
• Не рекомендовано использование на кабелях с медной жилой, если они имеют сечение выше 50 мм² — для таких случаев предусмотрены другие модели (например, 1ПКВТ-10-800(Б))
• На кабелях с металлической бронью обязательно использование дополнительного «Комплекта заземления КМПБ»
• Требует наличия специального инструмента — нельзя смонтировать без горелки и набора для снятия экрана

Примеры использования

• Подключение кабеля АПвП 1×50 к трансформатору 10 кВ
• Оконцевание кабеля на входе в распределительное устройство 6–10 кВ
• Монтаж на воздушных линиях с переходом на кабельную вводную часть
• Обслуживание кабельных линий в промышленных цехах, на насосных станциях, в тепловых пунктах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — 35–50 мм². Перегрузка или недогрузка приведут к плохому контакту или повреждению муфты
• При работе с бронированным кабелем всегда используйте «Комплект заземления КМПБ» — без него заземление будет ненадёжным
• Нагревайте муфту равномерно, начиная с центра, чтобы избежать перегрева и пузырей
• Проверяйте целостность термоусаживаемых компонентов до начала работы — трещины или деформации недопустимы
• При хранении сохраняйте муфту в оригинальной упаковке, в сухом месте, избегая прямого солнечного света
• Заказывать следует кратно 3 единицам — продажа происходит только партиями по три муфты
