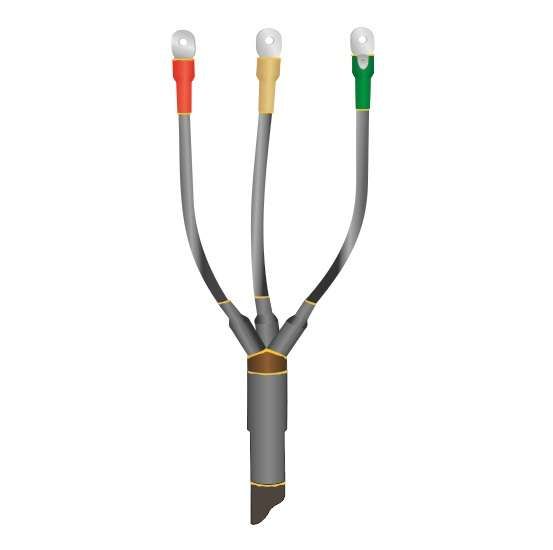

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпН-3х(35-50) с болт. наконечн. Нева-Транс Комплект 22020166 Нева Транс

Муфта кабельная концевая 1кВ 1ПКВ(Н)ТпН-3х(35-50) с болтовым наконечником, 10ПКВтОН-1х(150-240) с болтовым наконечником - это термоусадочная концевая муфта от производителя Нева-Транс Комплект, предназначенная для герметичного и надёжного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена. Артикул 22020166 обеспечивает защиту от внешних воздействий и позволяет выполнять соединение без дополнительных элементов.

Назначение и область применения

Муфта кабельная концевая 1кВ 1ПКВ(Н)ТпН-3х(35-50) с болтовым наконечником, 10ПКВтОН-1х(150-240) с болтовым наконечником используется для оконцевания одножильных кабелей сечением 150–240 мм2 и номинальным напряжением до 10 кВ. Применяется там, где требуется завершение кабельной линии - например, перед подключением к оборудованию, трансформатору, распределительному щиту или кабельному вводу. Подходит для внутренней и наружной установки, в том числе в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Количество жил: 1
• Тип изоляции кабеля: сшитый полиэтилен
• Способ монтажа: термоусадка
• Исполнение: термоусадочный
• Наличие экрана: да
• Материал корпуса: полимер
• Наличие защитного покрова: с броней
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%

Совместимость и монтаж

Муфта кабельная концевая 1кВ 1ПКВ(Н)ТпН-3х(35-50) с болтовым наконечником, 10ПКВтОН-1х(150-240) с болтовым наконечником совместима исключительно с одножильными кабелями с изоляцией из сшитого полиэтилена. Для монтажа необходимо:

• Выполнить разделку кабеля по рекомендациям производителя;
• Надеть термоусадочные элементы в правильном порядке (основная трубка, наконечник, защитный кожух);
• Закрепить болтовой наконечник на жиле кабеля с нужным моментом затяжки;
• Равномерно прогреть поверхность муфты газовой горелкой или феном с температурой не ниже 200 C до полной усадки - материал должен стать плотным, без пузырей и заломов.

Не допускается использование с многожильными кабелями, кабелями с бумажной или ПВХ-изоляцией.

Безопасность и стандарты

Муфта кабельная концевая 1кВ 1ПКВ(Н)ТпН-3х(35-50) с болтовым наконечником, 10ПКВтОН-1х(150-240) с болтовым наконечником соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Обеспечивает электробезопасность за счёт изолирующих свойств материала и наличия экранирующего слоя.

Преимущества

• Высокая механическая прочность благодаря бронированному покрову;
• Стойкость к ультрафиолету и атмосферным осадкам - подходит для открытой установки;
• Экологически безопасный состав полимера без хлора и тяжёлых металлов;
• Герметичность после усадки - предотвращает попадание влаги и пыли;
• Широкий температурный диапазон работы - от –50 C до +50 C;
• Одновременная защита и оконцевание - снижает количество компонентов в сборке.

Ограничения применения

• Не применяется для кабелей с сечением менее 150 мм2 или более 240 мм2 - возможна потеря герметичности;
• Не подходит для кабелей с бумажной, ПВХ или резиновой изоляцией - риск расслоения;
• Требуется точное соблюдение технологии термоусадки - недостаточный нагрев приведёт к неплотной усадке, перегрев - к деформации;
• Не рекомендуется использовать в местах постоянного контакта с маслом, растворителями или агрессивными химикатами;
• Не предназначена для монтажа в замкнутых пространствах без доступа к тепловому источнику.

Примеры использования

• Оконцевание кабеля ВВГнг-LS 1×240 перед подключением к шинопроводу в цеху;
• Подключение кабеля СИП-4 1×150 к вводу в трансформаторную подстанцию;
• Завершение трассы кабеля на опоре ЛЭП с выходом в распределительный пункт;
• Монтаж в подземных камерах с высокой влажностью - например, в канализационных колодцах.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 150–240 мм2; используйте калибратор для точного измерения.
• Обязательно очистите жилу от оксидов перед установкой болтового наконечника - используйте наждак или специальный спреи.
• При работе на улице в холодную погоду (ниже –20 C) согрейте муфту в помещении хотя бы 30 минут - это повысит эластичность полимера.
• Не используйте открытый пламя горелки прямо на поверхности - равномерно перемещайте пламя на расстоянии 10–15 см.
• Проверьте целостность усадки через 5 минут после остывания - если есть вздутия или трещины, замените муфту.
• Храните в сухом месте при температуре от –10 C до +30 C - избегайте прямого солнечного света.
