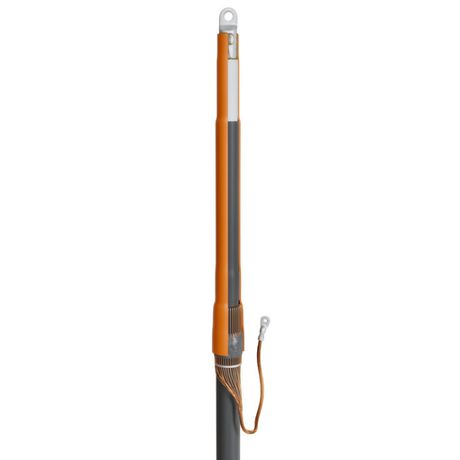

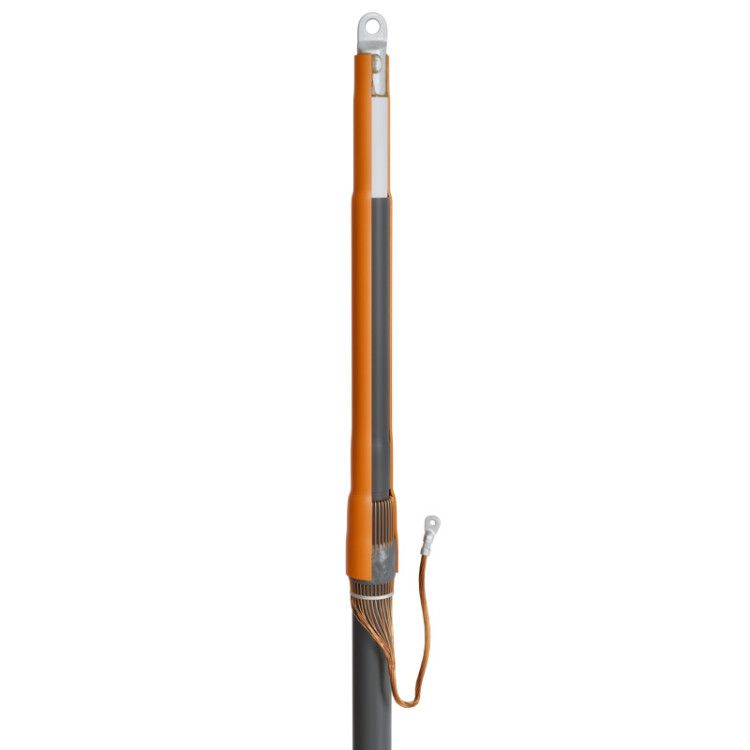

Муфта кабельная концевая 1ПКВТ-10-35/50 нг-LS КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для внутренней установки в помещениях, обеспечивает герметичность, электрическую надёжность и термостойкость. Артикул 76417, бренд КВТ.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-35/50 нг-LS КВТ используется для завершения одножильных кабелей с экранированной изоляцией. Она создаёт надёжное электрическое и механическое соединение между кабелем и внешним оборудованием - например, автоматическими выключателями, трансформаторами или распределительными устройствами. Применяется исключительно внутри помещений, где отсутствуют прямое воздействие осадков, УФ-излучения и агрессивных сред. Подходит для кабелей типов АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное сечение кабеля: 35–50 мм2
• Внешний диаметр кабеля: до 45 мм
• Тип изоляции кабеля: сшитый полиэтилен
• Тип муфты: термоусаживаемая, негорючая, малодымная (нг-LS)
• Материал корпуса: полиолефин
• Рабочий температурный диапазон: от –50 C до +50 C
• Комплектация: без болтовых наконечников
• Стандарт: ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта 1ПКВТ-10-35/50 нг-LS КВТ совместима только с одножильными кабелями указанных типов и сечением 35–50 мм2. Диаметр кабеля не должен превышать 45 мм - иначе возможна некорректная усадка. Для монтажа требуется термоусадка с помощью пропановой горелки ПГ (КВТ). Перед установкой необходимо точно снять изоляцию и полупроводящий экран, соблюдая геометрию среза. Заземление выполняется через медный проволочный экран кабеля; он же служит основой для заземляющего провода. На кабелях с броней из стали или алюминия требуется дополнительный комплект заземления КМПБ. Болтовые наконечники не входят в комплект - их можно приобрести отдельно.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-005-97284872-2015. Материалы обладают негорючестью (нг) и низким дымообразованием (LS), что снижает риск распространения пламени и повышает безопасность при возгорании. Антитрекинговая трубка предотвращает образование электрических следов на поверхности изоляции даже при повышенной влажности. Все материалы устойчивы к старению и химически инертны в условиях эксплуатации.

Преимущества

• Трубка выравнивания электрического поля гарантирует равномерное распределение напряжённости в месте среза экрана - снижает риск пробоя.
• Термоплавкий клей и герметик на выходе экрана обеспечивают полную водонепроницаемость после усадки.
• Полиолефиновый материал устойчив к перепадам температур и долговечен в закрытых помещениях.
• Универсальность: допускает использование как опрессовочных, так и болтовых наконечников (при самостоятельном приобретении).
• Один комплект рассчитан на три фазы - удобен для монтажа трёхжильных систем (хотя каждая муфта - на одну жилу).

Ограничения применения

• Не применяется на открытом воздухе - отсутствует UV-защита для внешнего слоя.
• Не подходит для кабелей с сечением менее 35 мм2 или более 50 мм2 - не обеспечивается плотная усадка.
• Запрещено применять на кабелях с медными жилами большого сечения - для них предусмотрены другие модели (например, 1ПКВТ-10-800(Б)).
• Не предназначен для установки на многожильные кабели - только на одножильные.
• Требуется точное соблюдение технологии монтажа: недостаточная прогревка или перегрев приведут к деформации или потере герметичности.

Примеры использования

Муфта 1ПКВТ-10-35/50 нг-LS КВТ применяется в:

• Энергообъектах - оконцевание кабелей перед входом в трансформаторные подстанции;
• Жилищно-коммунальных системах - подключение кабелей к щитовым помещениям в многоэтажках;
• Промышленных цехах - завершение питания насосов, вентиляторов, конвейеров с высоковольтным питанием;
• Подземных кабельных коллекторах - когда кабель выводится из канала в сухое помещение для подключения к коммутационному аппарату.

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен быть ≤45 мм. Если больше - используйте другую модель.
• Не экономьте на инструменте: используйте только рекомендованную горелку ПГ (КВТ) и набор НМБ-6 для срыва наконечников - это гарантирует равномерный нагрев.
• При работе с кабелем на броне обязательно установите комплект заземления КМПБ - иначе заземление будет ненадёжным.
• Комплект поставки рассчитан на три фазы - заказывайте кратно трём штукам, так как отгрузка происходит только партиями по 3 единицы.
• Храните муфту в сухом месте при температуре от +5 C до +30 C - переохлаждение может изменить свойства клея.
• Проверяйте целостность всех элементов перед использованием - особенно антитрекинговую трубку и герметизирующую ленту.
