Кабельная муфта 1ПКВТ-10-35/50 (Б) нг-LS - 76418

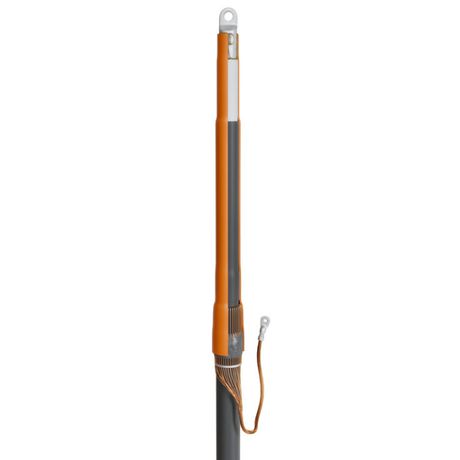

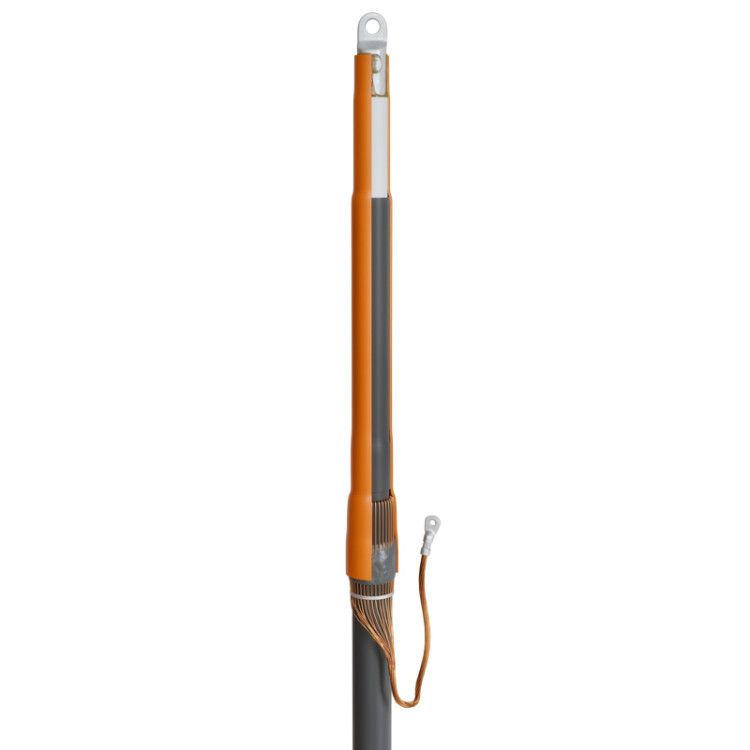

Муфта кабельная концевая 1ПКВТ-10-35/50 (Б) нг-LS с болтовыми наконечниками от компании КВТ предназначена для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для внутрипомещенного монтажа, обеспечивает герметичность, термостойкость и надёжное заземление благодаря продуманной конструкции и комплектации.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-35/50 (Б) нг-LS используется для завершения одножильных кабелей с экранированной изоляцией - то есть создаёт законченный контакт между кабелем и оборудованием (например, автоматическими выключателями, трансформаторами, распределительными устройствами). Применяется исключительно внутри помещений, где нет воздействия прямого солнечного света, осадков и механических повреждений. Подходит для систем среднего напряжения 6–10 кВ.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: одна
• Номинальное сечение кабеля: 35–50 мм2
• Внешний диаметр кабеля: до 45 мм
• Тип изоляции кабеля: сшитый полиэтилен
• Материал корпуса: полиолефин
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт производства: ТУ 3599-005-97284872-2015
• Тип исполнения: термоусаживаемая, негорючая, малодымная (нг-LS)
• Комплектация: встроенные болтовые наконечники

Совместимость и монтаж

Муфта 1ПКВТ-10-35/50 (Б) нг-LS совместима с кабелями типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г - все они имеют медный токопроводящий элемент и экранирование из медных проволок. Для кабелей с алюминиевой жилой эта модель **не применяется** - используйте версию 1ПКВТ-10-800(Б).

Монтаж выполняется методом термоусадки: нагревается пропановой горелкой ПГ (КВТ). Перед сборкой требуется снять внешние слои кабеля: оболочку, полупроводящий экран, затем подготовить жилу. Установка занимает около 15–25 минут на одну точку.

Заземление реализуется через медный проволочный экран кабеля - он свивается в жгутик и закрепляется болтовым наконечником. Если кабель имеет броню из стали или алюминия, обязательна установка допкомплекта КМПБ.

Поддерживается использование как болтовых, так и опрессовочных наконечников - изделие универсально. Комплект рассчитан на три фазы, поэтому при заказе учтите, что отгрузка происходит кратно трём единицам.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Материалы классифицированы как нг-LS: не поддерживают горение, минимальное выделение дыма и газов при возгорании
• Антитрекинговая трубка предотвращает образование поверхностных пробоев даже при повышенной влажности
• Термоплавкий клей и герметизирующая лента гарантируют IP67-подобную защиту от влаги и пыли внутри муфты

Преимущества

• Высокая надёжность благодаря равномерному распределению электрического поля - специальная трубка снижает риск пробоя в месте среза экрана
• Автоматическая герметизация: клей и лента работают сразу при нагреве, не требуют дополнительных действий
• Удобство монтажа: всё необходимое уже в комплекте - никаких лишних деталей
• Широкий температурный диапазон позволяет применять в холодных помещениях (склады, подвалы, теплицы)
• Экономия времени: один комплект решает задачи изоляции, герметизации и заземления

Ограничения применения

• Не для наружной установки - материал не предназначен для длительного UV-облучения
• Не работает с кабелями на алюминиевых жилах (для них нужна другая серия - 1ПКВТ-10-800(Б))
• Требует наличия профессионального инструмента: горелка ПГ, набор НМБ-6, инструменты для снятия экрана
• Не рекомендовано применение в местах постоянного контакта с маслом, растворителями или химически активными веществами
• Отгрузка только кратно 3 штук - нельзя купить одну муфту

Примеры использования

• Оконцевание кабеля перед входом в распределительный щит 10 кВ в цеху
• Подключение кабеля к трансформатору в подстанционном помещении
• Фиксация вывода кабеля от воздушной ЛЭП в камере КРУ
• Завершение питания насосной станции или конвейера с автономным питанием 10 кВ

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он не должен превышать 45 мм; если больше - муфта не будет плотно садиться
• Чистота среза полупроводящего экрана критична: любые заусенцы вызывают локальные перегрузки
• Нагревайте муфту равномерно, начиная с центра, двигаясь к краям - чтобы избежать пузырей воздуха
• Если кабель с бронью - обязательно используйте комплект заземления КМПБ, иначе заземление будет ненадёжным
• Храните муфту в сухом месте, избегая прямого солнца - даже если она не используется, срок годности ограничен
• Проверяйте наличие всех элементов комплекта перед началом работы - особенно термоусадочные трубки и ленту-герметик
