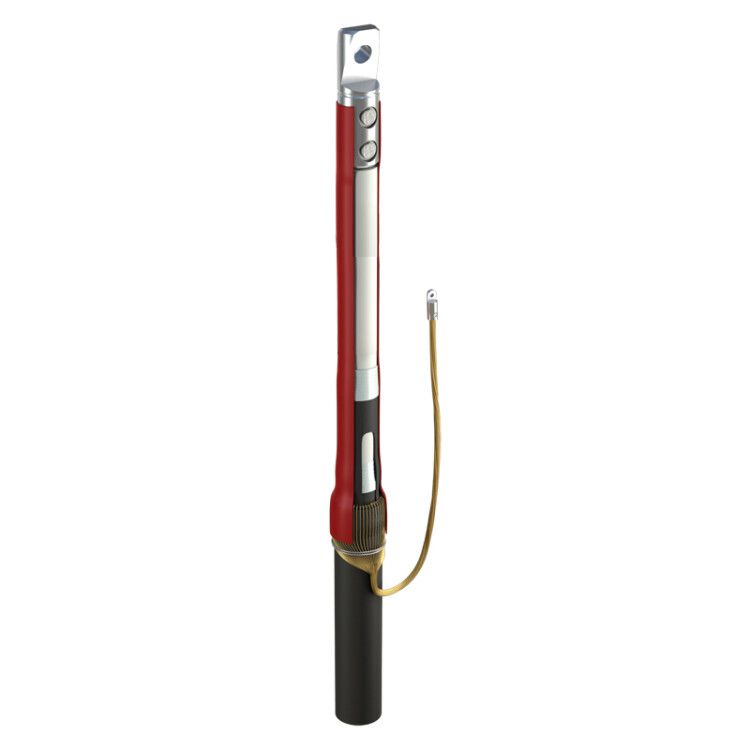

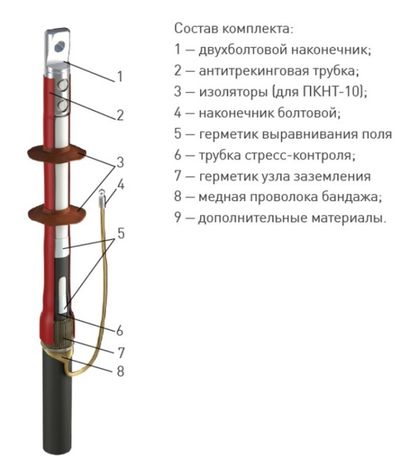

Муфта кабельная концевая внутр. уст. 10кВ 1 ПКВТ-10 (35-50) с наконечниками (комплект 3 фазы L300) ГОФРОМАТИК zeta23221 ЗЭТА

Муфта кабельная концевая внутренней установки 10 кВ 1 ПКВТ-10 (35-50) с наконечниками (комплект 3 фазы L-300) от ЗЭТАРУС предназначена для надёжного оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена. Комплект из трёх муфт позволяет завершить все три фазы кабеля в одной операции, что снижает время монтажа и повышает качество соединений.

Назначение и область применения

Муфта 1 ПКВТ-10 используется для создания безопасной и долговечной концевой заделки силового кабеля на напряжение до 10 кВ. Подходит для внутренней установки в помещениях любых категорий влажности - в трансформаторных подстанциях, распределительных устройствах, кабельных камерах и других закрытых объектах энергообеспечения. Назначение - прекращение электрической цепи на конце кабеля с обеспечением изоляции, механической защиты и предотвращения пробоя.

Технические характеристики

• Напряжение: 10 кВ
• Поперечное сечение кабеля: 35–50 мм2
• Тип исполнения: термоусаживаемая
• Материал: термопластичный полимер
• Тип кабеля: одножильный
• Количество проводников: один
• Наличие наконечников: да (в комплекте)
• Комплектация: 3 муфты (по одной на каждую фазу)
• Герметизация: с применением специализированного герметика, обеспечивающего равномерное распределение электрического поля

Совместимость и монтаж

Муфта совместима исключительно с одножильными кабелями с изоляцией из сшитого полиэтилена (СПЭ) и соответствует требованиям к сечению 35–50 мм2. Для монтажа требуется нагревательный инструмент (газовая горелка или тепловентилятор) для равномерного усыхания корпуса. Установка выполняется после зачистки жилы, удаления экранирующих слоёв и подготовки поверхности кабеля. Наконечники уже установлены - достаточно запрессовать их на жилу перед надеванием муфты. Каждая муфта рассчитана на одну фазу; комплект из трёх предназначен для работы с трёхфазным кабелем.

Безопасность и стандарты

Муфта 1 ПКВТ-10 проектировалась в соответствии с требованиями ГОСТ Р 50598 и международными нормами для высоковольтной кабельной арматуры. Конструкция гарантирует электроизоляционную прочность, устойчивость к перегрузкам и длительную работу в условиях постоянного электрического поля. Герметик внутри муфты предотвращает образование воздушных пузырей и локальных скачков потенциала, снижающих риск пробоя.

Преимущества

• Термоусаживаемая конструкция обеспечивает плотное прилегание к кабелю без зазоров - минимизирует риск коррозии и попадания влаги
• Встроенные наконечники экономят время монтажа и исключают необходимость самостоятельного подбора контактов
• Комплект из трёх муфт (L-300) позволяет работать сразу с всей трёхфазной системой - удобнее, чем использовать три отдельных элемента
• Высокая степень герметизации благодаря специальному гелеобразному составу, который автоматически заполняет микронеровности
• Стабильная работа при температуре от –40C до +80C в закрытых помещениях

Ограничения применения

• Не внешние условия - не предназначена для открытой установки, подземного монтажа или в местах с повышенной влажностью вне помещений
• Подходит только для одножильных кабелей - несовместима с многожильными или бронированными типами
• Требуется точное соблюдение сечения 35–50 мм2 - использование с меньшим или большим сечением нарушает герметичность и изоляцию
• Не допускается повторное использование - после усадки муфта становится частью кабеля и не подлежит демонтажу

Примеры использования

• Оконцовка кабеля ВВБШв 3×50 на входе в распределительный щит 10 кВ
• Завершение фазных жил кабеля в кабельном колодце подстанции
• Подключение кабеля от трансформатора к шинам ячеек КРУ
• Монтаж в технологических помещениях заводов, где есть требование к быстрому и надёжному соединению

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже +-5 мм2 может вызвать недостаточную усадку или деформацию
• Используйте только рекомендованную горелку с регулируемым пламенем - слишком высокая температура повредит материал
• Не торопитесь с прогревом: начинайте с середины муфты и двигайтесь к краям, чтобы избежать образования складок
• Проверяйте целостность наконечников до начала работы - они должны быть без трещин и следов коррозии
• Храните муфты в оригинальной упаковке, в сухом месте при температуре от +5C до +30C - переохлаждение влияет на эластичность материала
