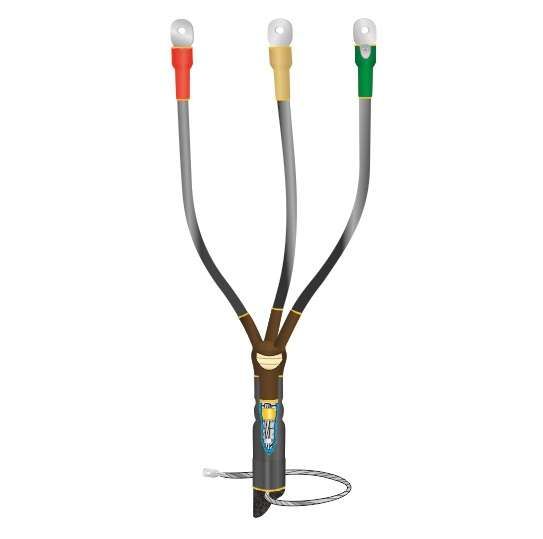

Муфта кабельная концевая внутр. установки 10кВ КВТпН 3х(35-50мм) с болт. наконечн. Нева-Транс Комплект 22020054 Нева Транс

Муфта кабельная концевая для внутренней установки 10кВ КВТпН 3х(35-50мм) с болтовыми наконечниками от Нева-Транс Комплект - это готовое решение для завершения четырёхжильных кабелей сечением 35–50 мм2 и напряжением до 10 кВ. Применяется в закрытых помещениях, обеспечивает герметичность, электрическую изоляцию и надёжный контакт через болтовые наконечники.

Назначение и область применения

Муфта КВТпН 3х(35-50мм) используется для оконцевания четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё. Предназначена исключительно для внутренней установки - в помещениях любых уровней влажности. Подходит для кабелей на напряжение до 10 кВ включительно. Не применяется на улице, в сырых каналах или подземных сооружениях.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 35–50 мм2
• Количество жил: 4 (три фазные + одна земля)
• Тип исполнения: термоусадочная
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от внешних воздействий: IP67 (при правильном монтаже)
• Способ монтажа: термоусадка с использованием газовой горелки или фена
• Заземление: пружинный контакт с металлической оболочкой + возможность пайки к броне

Совместимость и монтаж

Муфта КВТпН 3х(35-50мм) совместима с кабелями типа АСБ, АСБГ, ВВГ, NYM, АВВГ, имеющими аналогичное сечение и тип изоляции. Для монтажа требуется предварительная подготовка кабеля: удаление брони, изоляции и экрана согласно рекомендациям производителя. Все элементы муфты (термоусадочные трубки, герметик, наконечники) входят в комплект. После сборки необходимо равномерно прогревать поверхность феном или горелкой до полной усадки - контроль осуществляется по изменению цвета термоусадочных материалов. Болтовые наконечники уже установлены - достаточно затянуть их на токоотводах.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Росстандарта
• Экологически безопасна - не содержит свинца, хлора и других запрещённых веществ

Преимущества

• Автоматическое выравнивание электрического поля благодаря регулятору напряжённости - снижает риск пробоя изоляции
• Герметизация корешка кабеля - предотвращает попадание влаги и продлевает срок службы
• Пружинный заземляющий контакт - исключает повреждение бумажной изоляции при заземлении, заменяет пайку там, где она недопустима
• Стандартные болтовые наконечники - позволяют легко подключить кабель к шинам, автоматам или распределительным устройствам
• Не требует сложного оборудования - достаточно бытовой газовой горелки

Ограничения применения

• Не наружной установки - даже временной
• Не допускается использование на кабелях с сечением менее 35 мм2 или более 50 мм2
• Не работает с кабелями с резиновой изоляцией (например, РКГМ, КРП)
• Требуется точное соблюдение технологии термоусадки - перегрев или недостаточная усадка нарушают герметичность
• Не предназначен для кабелей с алюминиевой жилой - только медные

Примеры использования

• Оконцовка кабеля АСБ 3×50+1×25 перед подключением к ящику распределительного устройства в цеху
• Завершение кабеля ВВГ 3×50+1×25 в щитовой комнате административного здания
• Подключение кабеля от трансформатора к вводному рубильнику в подвале производственного объекта

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно определить диаметр жил
• При работе с бумажными кабелями обязательно просушите разделку перед установкой муфты - влага вызывает трещины в изоляции
• Для заземления брони используйте пайку с припоем «А»; для защиты бумажной изоляции - только пружинный контакт
• Не экономьте на времени нагрева - усадка должна происходить равномерно, начиная с центральной части и двигаясь к краям
• Храните муфту в сухом месте при температуре выше 0 C - низкая температура делает полимер хрупким
