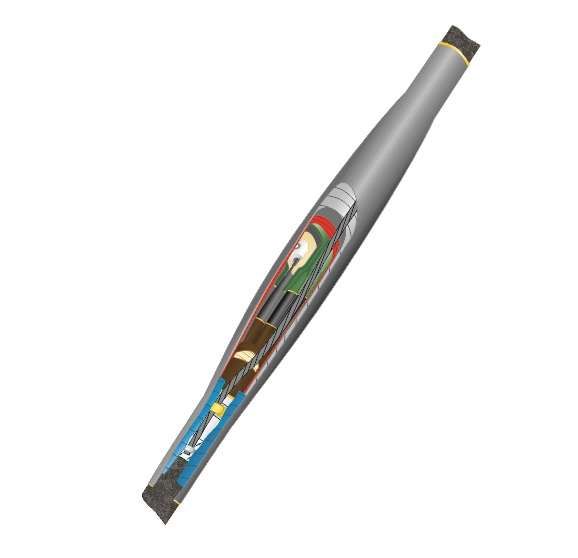

Муфта кабельная соединительная 10кВ СТп(тк) 3х(35-50мм) с болтовыми соединителями Нева-Транс Комплект 22010030 Нева Транс

Муфта кабельная соединительная 10 кВ СТп(тк) 3х(35-50 мм) с болтовыми соединителями от Нева-Транс Комплект (арт. 22010030) предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией на напряжение до 10 кВ. Устройство обеспечивает герметичность, механическую прочность и долговечность соединений даже в условиях повышенной влажности и широких перепадов температур.

Назначение и область применения

Муфта используется для соединения кабелей сечением 35–50 мм2 в сетях напряжением 6/10 (12) кВ. Подходит для работы в любых типах кабельных сооружений: прямо в грунте, в тоннелях, каналах, коллекторах, камерах и шахтах. Может применяться как при новой прокладке, так и при ремонте существующих линий. Совместима с кабелями как с бумажной пропитанной изоляцией, так и с полиэтиленовой или другим видом пластмассовой изоляции.

Технические характеристики

• Количество жил: 3
• Номинальное напряжение: 6/10 (12) кВ - допустимо использование в системах до 10 кВ рабочего напряжения
• Номинальное сечение проводника: 35–50 мм2 - точно рассчитана под эти значения, не рекомендовано применение для меньших или больших сечений
• Исполнение: термоусадочное - сборка осуществляется путём нагрева специальных элементов
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Защита IP: не указана явно, однако термоусадочные кожухи с клеевым слоем обеспечивают герметичность, аналогичную классу защиты IP67
• Стандарты: соответствие ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта устанавливается на два конца подготовленных кабелей. Для сборки требуется тепловоздушная установка - обычная газовая горелка или профессиональный высокотемпературный фен. Все элементы внутри комплекта (наружный и внутренний кожухи, термоусадочные трубки, клеевые слои) спроектированы для одновременного равномерного усыхания при нагреве. Соединители выполнены в виде болтовых контактов - они обеспечивают надёжный электрический контакт между медными жилами без необходимости пайки. Крепление заземления реализуется двумя способами:

• На металлические оболочки кабелей - через пружины постоянного давления и терки (без пайки, защищает бумажную изоляцию)
• На бронеленты - методом пайки при помощи припоя типа А

Не требуются дополнительные материалы - весь набор встроен в комплект. Перед монтажом необходимо удалить внешнюю оболочку и экраны согласно инструкции производителя.

Безопасность и стандарты

Муфта прошла обязательные независимые испытания и имеет официальный Сертификат соответствия Госстандарта России. Конструкция соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Полимерные материалы, используемые в корпусе, не выделяют токсичных веществ при нормальной эксплуатации и имеют экологический рейтинг безопасности.

Преимущества

• Высокая степень герметизации благодаря многослойным термоусадочным кожухам с клеевым покрытием - предотвращает попадание влаги и грязи
• Поддержка обоих типов изоляции кабелей - универсальность снижает потребность в запасе нескольких типов муфт
• Болтовые соединители обеспечивают стабильный контакт без прогара или окисления
• Заземление без пайки на оболочках - экономит время и исключает риск повреждения хрупкой бумажной изоляции
• Широкий диапазон температур - работает в суровых климатических условиях, включая Арктику и южные регионы
• Готовый комплект - всё необходимое есть в одной упаковке, минимизирует вероятность ошибки при монтаже

Ограничения применения

• Не для кабелей сечением менее 35 мм2 или более 50 мм2 - возможны протечки, потеря герметичности или недостаточное механическое усилие
• Требует точного соблюдения технологии термоусадки - слишком быстрый или неравномерный нагрев вызывает деформацию или образование воздушных пузырей
• Не предназначен для использования в местах с постоянным воздействием открытого пламени или высокими уровнями радиации
• Не следует использовать в условиях длительного прямого UV-облучения вне кабельных каналов - материал не устойчив к солнечному свету без дополнительной защиты
• Не заменяет распределительную аппаратуру - применяется только для соединения участков кабельной линии

Примеры использования

• Соединение кабелей КВВГнг(A)-LS 3×50 в подземном переходе под дорогой
• Ремонт поврежденного участка кабеля ААБл 3×35 в кабельном тоннеле метрополитена
• Обустройство ответвлений на подстанции с использованием старых кабелей с бумажной изоляцией
• Прокладка временных линий питания на объектах строительства в регионах с зимними температурами ниже –40 C

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - отклонение +-5 мм2 уже влияет на плотность посадки термоусадочных элементов
• Используйте только качественный источник тепла: маломощный фен не справится, переизбыток тепла - вызовет оплавление
• При работе с кабелями с бумажной изоляцией будьте особенно осторожны при зачистке - не задевайте пропитанную бумагу
• Проверяйте целостность клеевого слоя после усадки: он должен полностью закрывать все стыки без вздутий
• После завершения монтажа проведите контрольное измерение сопротивления изоляции - это гарантирует качество соединения
• Храните муфту в сухом месте при температуре от +5 C до +30 C - низкая температура делает полимеры хрупкими
