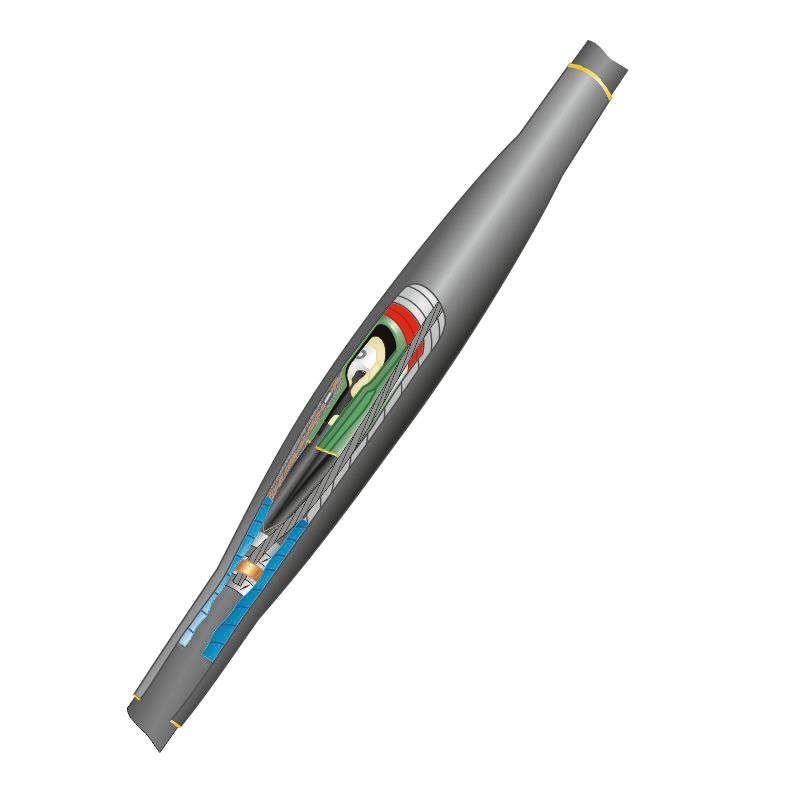

Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(35-50) с болтовыми соединителями Нева-Транс Комплект 22060001 Нева Транс

Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(35-50) с болтовыми соединителями от производителя Нева-Транс Комплект предназначена для герметичного соединения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена и бронёй, рассчитана на работу в сетях до 10 кВ. Устройство обеспечивает надёжный контакт и защиту от внешних воздействий даже в сложных условиях прокладки.

Назначение и область применения

Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(35-50) с болтовыми соединителями используется для соединения участков кабелей с изоляцией из сшитого полиэтилена, имеющих сечение 35–50 мм2. Подходит для работы в системах распределения электроэнергии с напряжением до 10 кВ включительно.

• Подходит для установки в земле, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях.
• Не требует специального уровня прокладки - работает как на поверхности, так и глубоко под землёй.
• Применяется там, где важна долговечность и устойчивость к механическим нагрузкам - например, на подземных линиях энергообъектов, промышленных объектах, трамвайных путях.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Число жил: 3
• Сечение проводников: 35–50 мм2
• Тип изоляции кабеля: сшитый полиэтилен (XLPE)
• Тип муфты: термоусадочная
• Оболочка: ПВХ (поливинилхлорид)
• Экран: наличие - да (медные проволоки или лента)
• Защитный покров: с бронёй (совместима с кабелями как с бронёй, так и без неё)
• Рабочий температурный диапазон: от –50 C до +50 C
• Максимальная влажность: до 98%

Совместимость и монтаж

Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(35-50) с болтовыми соединителями совместима исключительно с кабелями, имеющими изоляцию из сшитого полиэтилена и медный экран. Для монтажа требуется использование термофена - нагрев вызывает равномерную усадку корпуса вокруг кабеля, формируя плотное герметичное соединение.

• Болтовые соединители обеспечивают надёжный электрический контакт между жилами - перед сборкой необходимо зачистить жилы и затянуть болты согласно моменту, указанному в инструкции производителя.
• Перед установкой обязательно проверьте соответствие сечений кабеля и муфты - допускаются только 35 и 50 мм2.
• Готовая муфта имеет внутренний заполнитель, который автоматически компенсирует микрозазоры после усадки - не требует дополнительной пропитки.
• Запрещено использовать с бумажными или резиновыми изоляциями - они не подходят по физическим свойствам.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016.
• Прошла обязательные испытания на прочность изоляции, герметичность и термостойкость.
• Выпущена с официальным Сертификатом соответствия Госстандарта России.
• Материалы не выделяют токсичных веществ при работе - экологически безопасна.

Преимущества

• Стандартная термоусадка позволяет добиться однородной защиты по всей окружности - минимизация рисков пробоя.
• ПВХ-оболочка устойчива к химическому воздействию, перепадам температур и механическим повреждениям.
• Болтовые соединители обеспечивают более надёжный контакт, чем сварочные или опрессовочные методы - особенно актуально при частых циклах нагрузки.
• Работает в широком диапазоне температур - идеальна для холодных регионов РФ.
• Совместима с кабелями как с бронёй, так и без неё - универсальное решение для модернизации старых линий.

Ограничения применения

• Не применяется для кабелей с бумажной или резиновой изоляцией - риск деформации и потери герметичности.
• Не предназначен для открытой прокладки без дополнительной защиты от УФ-лучей - длительное воздействие солнца снижает срок службы ПВХ.
• Не рекомендовано применение в местах постоянного контакта с маслом, растворителями или агрессивными жидкостями - возможна деградация материала оболочки.
• Требуется точное соблюдение технологии монтажа - недостаточный прогрев приведёт к плохой адгезии и попаданию влаги.

Примеры использования

• Соединение двух участков кабеля КВВГнг(A)-LS 3×50 на подземном участке тепловой сети.
• Реставрация поврежденного ответвления в кабельном канале промзоны с повышенной влажностью.
• Установка в тоннеле метрополитена при замене секции силового кабеля с XLPE-изоляцией.
• Подключение питания к насосной станции через кабель с бронированным экраном.

Практические советы

• Перед монтажом всегда проверяйте целостность изоляции кабеля - любые повреждения должны быть удалены до начала работ.
• Используйте термофен с контролируемой температурой - переизбыток тепла может прожечь материал.
• При установке в сыром грунте дополнительно используйте водоотводящие элементы или песчаную подушку под муфтой.
• После завершения монтажа проведите контрольное измерение сопротивления изоляции - норма должна соответствовать заводским данным.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - предварительное замораживание не влияет на качество, но длительное хранение при высокой влажности может повредить материалы.
