Муфта соединительная 3СТп 10- 25/50-Б с болт. наконечниками | 52832 КВТ

Муфта кабельная соединительная 10 кВ 3СТП-10-25/50-Б КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Устройство применяется в распределительных сетях с высокими требованиями к герметичности и долговечности, особенно там, где важна безопасность при работе с кабелями типа ААБл, СБл и аналогичными.

Назначение и область применения

Муфта кабельная соединительная 10 кВ 3СТП-10-25/50-Б КВТ используется для создания герметичного и электроизоляционного соединения между двумя участками трёхжильного кабеля. Подходит для кабелей с бумажной маслопропитанной изоляцией, как с броней, так и без неё, с алюминиевой или свинцовой оболочкой. Область применения - подземные и кабельные каналы, камеры, колодцы, туннели, а также объекты энергообеспечения: трансформаторные подстанции, промышленные предприятия, ЖКХ, железные дороги.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Сечение жил: 50 мм2
• Тип изоляции: пропитанная бумажная
• Способ монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Состав материалов: без галогенов (HF-Free)
• Нормативный документ: ТУ 3599-006-97284872-2006
• Совместимость с кабелями: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв

Совместимость и монтаж

Муфта 3СТП-10-25/50-Б КВТ совместима с кабелями, имеющими бумажную маслопропитанную изоляцию и металлическую оболочку (алюминиевую или свинцовую). Для монтажа требуется термоусадка - нагрев с помощью пропановой горелки ПГ (КВТ). Конструкция предусматривает два варианта соединения жил: через гильзы под опрессовку или болтовые соединители - оба входят в базовую комплектацию.

Заземление выполняется с помощью пружин постоянного давления, которые фиксируются к оболочке кабеля. На бронелентах - пайка. Если кабель имеет стальную или алюминиевую броню, обязательна установка допкомплекта «КМПБ». Для демонтажа болтовых наконечников нужен набор НМБ-6 (КВТ).

Не рекомендуется использовать муфту для кабелей с полиэтиленовой или XLPE-изоляцией - она рассчитана исключительно на маслопропитанную бумагу.

Безопасность и стандарты

Муфта 3СТП-10-25/50-Б КВТ изготовлена по ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Все полимерные материалы не содержат галогенов - при возгорании не выделяют токсичные газы. Это важно для закрытых помещений и тоннелей. Электроизоляция проверена на пробой при 10 кВ, а термоусадочные элементы сохраняют целостность при перепадах температур от –50 C до +50 C.

Преимущества

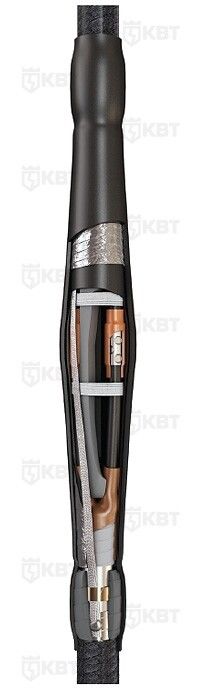

• Высокая степень герметизации за счёт трёхслойной системы: внутренний и внешний термоусаживаемые кожухи + межфазный заполнитель-мастика.
• Электрическая прочность усиливается красными толстостенными манжетами с термоплавким клеем - они плотно обволакивают место соединения жил.
• Отсутствие галогенов снижает коррозионную активность и опасность при пожаре.
• Пружины постоянного давления позволяют быстро и безопасно выполнять заземление без пайки рядом с чувствительной бумажной изоляцией.
• Универсальная комплектация: можно выбрать либо опрессовку, либо болтовое соединение - без необходимости заказывать дополнительные детали.

Ограничения применения

• Не для кабелей с пластиковой (XLPE, PVC) или резиновой изоляцией - материал муфты адаптирован только под маслопропитанную бумагу.
• Требуется точное соблюдение технологии термоусадки; недостаточный прогрев вызывает плохую герметизацию, перегрев - деформацию.
• На кабелях с броней обязательно использование комплекта заземления КМПБ - без него невозможно гарантировать надёжное заземление.
• Не предназначен для открытого монтажа на воздухе без защиты от механических воздействий - хотя и устойчив к температурам, поверхность не защищена от царапин и ударов.

Примеры использования

• Соединение кабелей ААБл в подземном кабельном переходе на городской подстанции.
• Ремонт поврежденного участка кабеля СБл в тоннеле метрополитена.
• Обустройство ответвлений в системе питания промышленного конвейера с кабелем ААШв.
• Замена старой муфты в кабельной камере тепловой сети после аварии.

Практические советы

• Перед монтажом внимательно проверьте соответствие сечения кабеля (50 мм2) и тип изоляции - неверный выбор приведёт к отказу.
• При термоусадке равномерно прогревайте всю поверхность муфты, начиная с середины и двигаясь к краям - это предотвращает образования пузырей.
• Для работы всегда используйте оригинальные инструменты КВТ: горелку ПГ и набор НМБ-6. Совмещение с другими устройствами может нарушить качество соединения.
• Если кабель имеет броню - заранее подготовьте комплект КМПБ. Без него нельзя завершить заземление согласно нормам безопасности.
• Храните муфту в сухом месте при температуре выше 0 C - замёрзшая мастика потеряет эластичность и не обеспечит герметичность.
