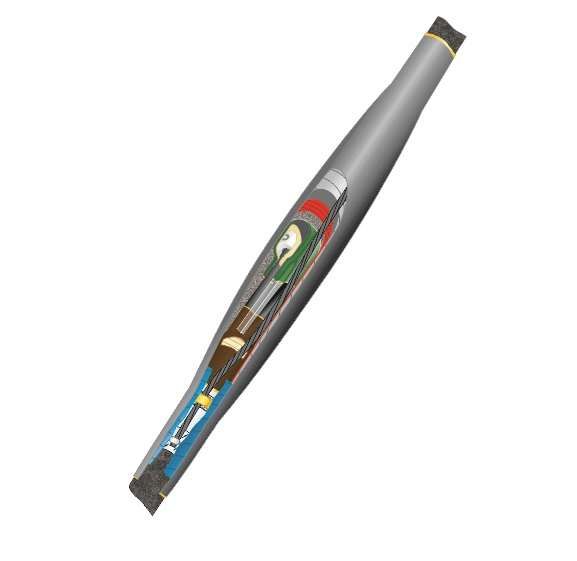

Муфта кабельная соединительная 10кВ СТп(М) 3х(35-50мм) с болтовыми соединителями Нева-Транс Комплект 22010033 Нева Транс

Муфта кабельная соединительная 10кВ СТп(М) 3х(35-50мм) с болтовыми соединителями от Нева-Транс Комплект (арт. 22010033) предназначена для надёжного соединения трёхжильных кабелей с бумажной пропитанной изоляцией сечением 35–50 мм2 на напряжение до 10 кВ. Подходит для установки в земле, тоннелях и кабельных коллекторах, обеспечивает долговременную герметичность и механическую прочность.

Назначение и область применения

Муфта кабельная соединительная 10кВ СТп(М) 3х(35-50мм) с болтовыми соединителями используется для восстановления электрической и механической целостности кабельных линий при ремонте, перебросках или удлинении участков. Применяется в сетях с напряжением до 10 кВ, где используются кабели с бумажной пропитанной изоляцией. Устойчиво работает в условиях повышенной влажности, низких и высоких температур, поэтому идеально подходит для подземной прокладки, кабельных тоннелей, каналов и коллекторов.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабелей: 35–50 мм2 (трёхжильные)
• Тип изоляции кабеля: бумажная, пропитанная
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Тип соединения: болтовые соединители для токоведущих жил
• Тип усадки: термоусаживающаяся, с применением горелки или фена
• Защита корпуса: двойной термоусаживаемый кожух с клеевым слоем
• Заземление: через пружины постоянного давления и терки (для металлических оболочек); пайка допускается для бронелент
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная соединительная 10кВ СТп(М) 3х(35-50мм) с болтовыми соединителями совместима только с кабелями с бумажной пропитанной изоляцией. Не применяется для кабелей с XLPE, PVC или другими современными видами изоляции.

Монтаж выполняется в два этапа:

1. Подготовка концов кабелей: зачистка изоляции, удаление брони, подготовка жил к подсоединению.
2. Установка муфты: одевание внешнего и внутреннего термоусаживаемых элементов, равномерный прогрев горелкой или феном до плотного облегания; последующее закрепление заземления.

Необходимо соблюдать минимальный радиус изгиба кабеля при работе. Для точного монтажа используйте только рекомендованное оборудование - профессиональные тепловые устройства с регулировкой температуры.

Безопасность и стандарты

Муфта кабельная соединительная 10кВ СТп(М) 3х(35-50мм) с болтовыми соединителями прошла государственные испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и спецификациям ТУ Нева-Транс. Конструкция не содержит токсичных материалов, не выделяет вредных веществ при нагреве, что делает её экологически безопасной.

Преимущества

• Высокая степень защиты IP67 благодаря двойному термоусаживаемому кожуху с клеем - предотвращает попадание воды и пыли.
• Герметизация достигается за счёт межжильной распорки и заполнителей, которые усиливают конструкцию и исключают образование воздушных полостей.
• Болтовые соединители позволяют выполнить надёжный контакт без пайки, снижают риск перегрева и окисления контактов.
• Автоматическое заземление через пружины - исключает повреждение бумажной изоляции при использовании припоев типа “А”.
• Широкий температурный диапазон (-50…+50 C) обеспечивает работу в суровых климатических условиях.

Ограничения применения

• Не для кабелей с пластиковой (XLPE, PVC) или резиновой изоляцией - только бумажная пропитанная.
• Требуется наличие оборудования для термоусаживания (горелка/фен) - невозможно смонтировать без него.
• Не предназначен для временного или мобильного использования - рассчитана на постоянную установку.
• Не следует использовать в местах с частыми механическими нагрузками без дополнительной защиты (например, вблизи дорог с интенсивным движением).
• Пайка броневых лент обязательна - нельзя заменять на другие способы крепления.

Примеры использования

• Соединение кабелей КВВГнг(A)-LS 3×50 в подземном кабельном коллекторе промышленного объекта.
• Ремонт аварийного участка кабельной линии 10 кВ в городском парке с высоким уровнем грунтовых вод.
• Обустройство ответвлений в системе энергообеспечения холодильного цеха с температурой ниже –40 C зимой.
• Переход между старыми кабельными линиями с бумажной изоляцией и новыми участками в тоннеле метрополитена.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2. Отклонение даже на 5 мм2 может нарушить герметичность.
• Измерьте температуру окружающего воздуха перед работой - при минусовых значениях согрейте муфту в помещении хотя бы до +5 C.
• Не перегревайте термоэлементы - длительный нагрев выше 150 C может вызвать деформацию материала.
• После сборки осмотрите все швы: они должны быть ровными, без пузырей и вздутий. Это показатель качественной усадки.
• Для работы в сыром месте после монтажа можно дополнительно обработать место соединения водоотталкивающим составом - хотя сама муфта уже IP67.
• Храните муфту в сухом месте, избегая прямого солнечного света - срок хранения до 2 лет при правильных условиях.
