Муфта кабельная концевая наружн. установки 10кВ КНТпН 3х(35-50мм) с болт. наконечн. Нева-Транс Комплект 22020120 Нева Транс

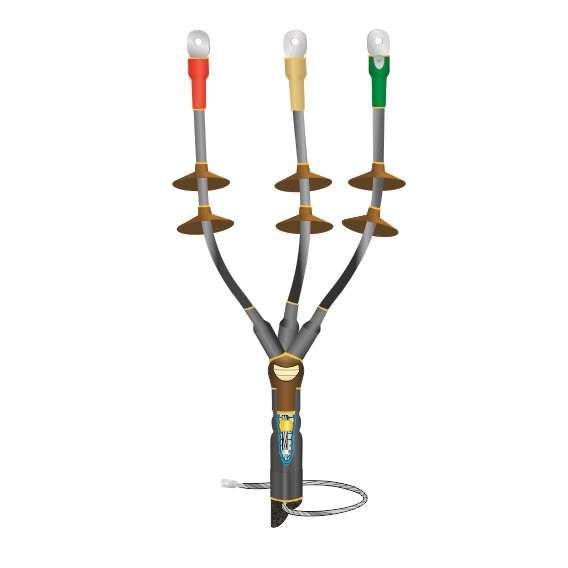

Муфта кабельная концевая наружной установки 10 кВ КНТпН 3х(35-50 мм) с болтовыми наконечниками от производителя Нeva-Транс Комплект - это готовое решение для оконцевания трёхжильных кабелей с бумажной пропитанной изоляцией сечением 35–50 мм2 на напряжение 10 кВ. Применяется на открытых участках сетей, включая мачтовые опоры, обеспечивая надёжную изоляцию, герметичность и механическую прочность.

Назначение и область применения

Муфта КНТпН 3х(35-50 мм) используется для завершения силовых кабелей с бумажной пропитанной изоляцией, когда требуется вывод фазных жил наружу - например, для подключения к оборудованию, трансформатору, распределительному устройству или воздушной линии. Подходит для установки на столбах, эстакадах, в местах выхода кабеля из земли. Эксплуатируется в условиях открытого воздуха при любых погодных явлениях, включая повышенную влажность, перепады температур и УФ-облучение.

Технические характеристики

• Напряжение: 10 кВ - рассчитана на работу в сетях до этого значения включительно;
• Количество жил: 3 - предназначена исключительно для трёхжильных кабелей;
• Сечение кабеля: 35–50 мм2 - совместима с кабелями именно в этом диапазоне; меньшие или большие сечения не допускаются;
• Исполнение: термоусадочное - все элементы собираются и формуются нагревом с использованием газовой горелки или фена;
• Температурный режим: от –50 C до +50 C - работает в суровых климатических условиях, включая Арктику и южные регионы;
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду;
• Герметизация: реализуется с применением специального герметика-регулятора, который равномерно заполняет микрозазоры и снижает риск пробоя;
• Заземление: предусмотрено крепление к броне через пружину с теркой (не требует пайки) и/или пайку к бронелентам;
• Электроизоляция: жильные изоляторы удлиняют пути тока утечки, предотвращают поверхностные пробои даже при загрязнении;
• Материал корпуса: модифицированный полимер, устойчивый к УФ-излучению и атмосферным осадкам.

Совместимость и монтаж

Муфта КНТпН 3х(35-50 мм) совместима только с кабелями типа: КВВГ, КВВГз, АКВВГ, АКВВГз, КГ, АКГ - то есть с медными или алюминиевыми жилами, имеющими бумажную пропитанную изоляцию. Совместимость с XLPE или PVC-кабелями **не гарантируется**.

Монтаж выполняется после подготовленной разделки кабеля. Процедура включает:

1. Подготовка конца кабеля - удаление внешней оболочки, брони, экрана и пропитанной бумаги согласно чертежу в инструкции;
2. Надевание всех элементов муфты в порядке сборки (термоусадочные трубки, изоляторы, колпачки);
3. Нанесение герметика-регулятора на место перехода между кабелем и муфтой;
4. Поэтапный прогрев термоусадочных частей газовой горелкой или феном до плотного обтягивания;
5. Закрепление болтовых наконечников на жилах и затяжка с нужным моментом;
6. Подключение заземляющего провода к броне - через пружину (рекомендовано) или пайку.

Необходимо соблюдать минимальный радиус изгиба кабеля перед установкой - иначе возможны повреждения изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 - государственный стандарт на кабельные соединители;
• Выполнена по ТУ Нева-Транс 3599-012-31930690-2016 - технические условия производителя;
• Прошла независимые испытания и имеет сертификат соответствия Росстандарта;
• Не содержит свинец, хлорированные полиэфиры и другие опасные вещества - экологически безопасна;
• Устойчива к старению под действием солнечного света - срок службы более 25 лет при правильном монтаже.

Преимущества

• Высокая степень герметизации благодаря системе герметик-регулятор - минимизирует риск попадания влаги внутрь;
• Увеличенная длина пути утечки - снижает вероятность поверхностного пробоя даже при грязи или солевых отложениях;
• Отсутствие необходимости в пайке при заземлении - экономит время и исключает риск перегрева бумажной изоляции;
• Удобство монтажа - весь комплект собран в одном изделии, не требует дополнительных расходников;
• Широкий температурный диапазон - можно использовать в любом регионе РФ и странах СНГ.

Ограничения применения

• Не применяется для кабелей с пластмассовой (XLPE, PVC) изоляцией - материал и технология адаптированы только под бумажную;
• Не рекомендуется для установки внутри помещений с контролируемым климатом - лучше подходят менее сложные модели;
• Требует наличия оборудования для термоусадки - горелка или фен с температурой >140 C;
• Не предназначен для многократного демонтажа - одноразовое использование;
• Не следует использовать при температуре ниже –50 C во время монтажа - полимер становится хрупким.

Примеры использования

• Оконцовка кабеля на мачтовой опоре ЛЭП 10 кВ перед подключением к трансформатору;
• Выход кабеля из земли к ящику распределительного устройства на подстанции;
• Присоединение кабеля к автоматическому выключателю на столбе в деревянной сети;
• Замена поврежденного конца кабеля в районе с высокой влажностью (например, в Карелии или на Черноморском побережье).

Практические советы

• Перед монтажом проверьте сечение кабеля штангенциркулем - точность важнее маркировки на оболочке;
• При работе в сырую погоду закрывайте рабочую зону плёнкой - влага на разделке снижает качество изоляции;
• Не используйте бытовой фен - он недостаточно мощный. Только профессиональный термофен с регулировкой температуры;
• При монтаже на броню - всегда используйте пружину с теркой вместо пайки, чтобы не повредить бумажную изоляцию;
• Храните муфту в оригинальной упаковке, в сухом месте, при t = +5…+30 C - не замораживать!
• Проверяйте наличие всех компонентов перед началом работы - в комплекте должны быть: три жильных изолятора, два термоусадочных цилиндра, один колпачок, герметик, болтовые наконечники, заземляющая пружина и терка.
