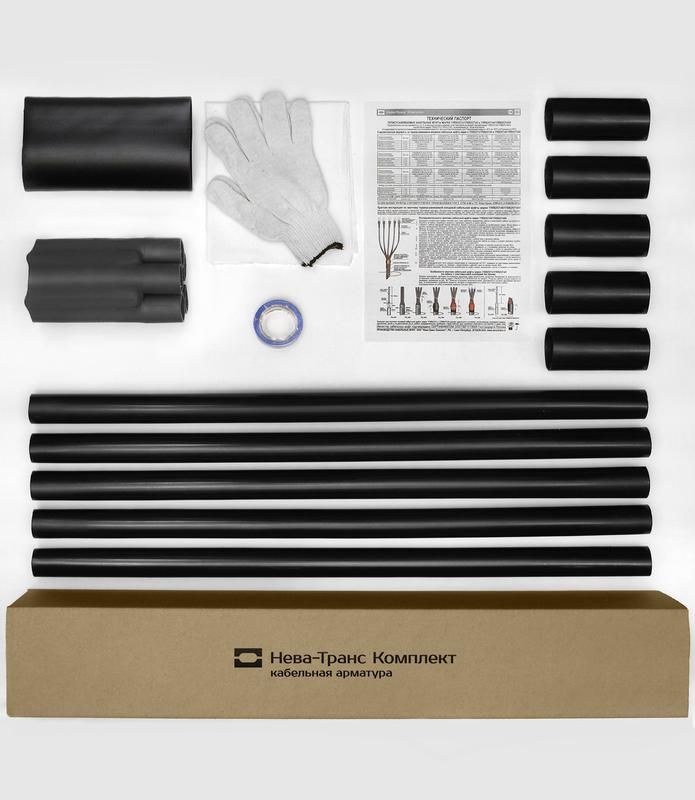

Муфта кабельная концевая внутр. установки 1кВ ПКВТп 5х(35-50мм) без наконечн. Нева-Транс Комплект 22020022 Нева Транс

Муфта кабельная концевая 10КНТп-3х(35-50) без наконечников от Нева-Транс предназначена для герметичного оконцевания трёхжильных силовых кабелей с бумажной изоляцией на напряжение до 10 кВ. Подходит для открытой установки, включая мачтовые опоры, благодаря защите от внешних факторов и широкому диапазону температур.

Назначение и область применения

Муфта 10КНТп-3х(35-50) используется для завершения кабельных линий - она обеспечивает электроизоляцию, механическую прочность и защиту от влаги там, где кабель заканчивается. Применяется исключительно на кабелях с бумажной пропитанной изоляцией, предназначенных для наружной прокладки. Чаще всего встречается в сетях 6–10 кВ: на столбах ЛЭП, трансформаторных будках, распределительных пунктах, а также в местах перехода кабеля на воздушный участок.

Технические характеристики

• Тип: Концевая муфта термоусадочная
• Число жил: 3
• Номинальное напряжение: 10 кВ
• Сечение кабеля: 35–50 мм2
• Материал жил: Алюминий или медь
• Защита: Экран и защитный покров с броней
• Материал корпуса: Полимер
• Рабочая температура: от –50 C до +50 C
• Степень защиты: Защищает от влаги, пыли, УФ-излучения и атмосферных осадков
• Метод монтажа: Термоусадка - нагрев фиксирующим элементом с помощью горелки

Совместимость и монтаж

Муфта 10КНТп-3х(35-50) совместима только с кабелями типа КГ, КСБ, КВБ, имеющими бумажную пропитанную изоляцию и металлический экран. Не применяется для кабелей с XLPE или PVC изоляцией.

Монтаж требует соблюдения технологии термоусадки: перед установкой необходимо подготовить конец кабеля согласно руководству производителя - удалить броню, экран, изоляцию, провести шлифовку и очистку. После этого муфта одевается на кабель и равномерно прогревается теплогенератором до плотного прилегания. Место соединения становится герметичным и механически прочным.

Не допускается использование без предварительной проверки диаметра кабеля - он должен точно попадать в диапазон 35–50 мм2. Отклонение вызывает риск плохого контакта или повреждения изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет официальный Сертификат соответствия Госстандарта РФ
• Выдержана проверка на пробой, долговременную нагрузку и устойчивость к перегрузкам

Преимущества

• Высокая степень герметизации даже при повышенной влажности (до 98%)
• Устойчивость к длительному воздействию УФ-излучения - не растрескивается на солнце
• Широкий температурный диапазон позволяет использовать зимой и летом в любом регионе России
• Зашита с броней снижает риск механических повреждений при установке на опорах
• Лёгкая и быстрая сборка при наличии оборудования для термоусадки

Ограничения применения

• Не кабели с пластмассовой (XLPE/PVC) изоляцией - только бумажная пропитанная
• Требуется наличие специнструмента: термофена или газовой горелки
• Не рекомендовано применение внутри помещений без принудительной вентиляции во время монтажа - возможны продукты терморазложения
• Не следует использовать при температуре ниже –50 C - материал становится хрупким
• Не заменяет заземление - требуется отдельное выполнение контура заземления на конце кабеля

Примеры использования

• Оконцовка кабеля КВБ 3×50 на железобетонном столбе ЛЭП
• Подключение кабеля от подземной камеры к трансформатору на опоре
• Завершение линии питания насосной станции на открытом воздухе
• Переход от кабеля к воздушному вводу в цех

Практические советы

• Перед монтажом всегда сверьте сечение кабеля - используйте штангенциркуль, чтобы избежать перегрева или недостаточного прилегания
• Обязательно протестируйте термоусадочные комплекты на тестовом образце перед работой на объекте
• При работе в условиях высокой влажности - просушите конец кабеля перед установкой муфты
• Не экономьте на времени прогрева - медленный и равномерный нагрев гарантирует целостность изоляции
• Храните муфту в оригинальной упаковке, в сухом месте при температуре выше 0 C - длительное хранение при минусах снижает эластичность материала
