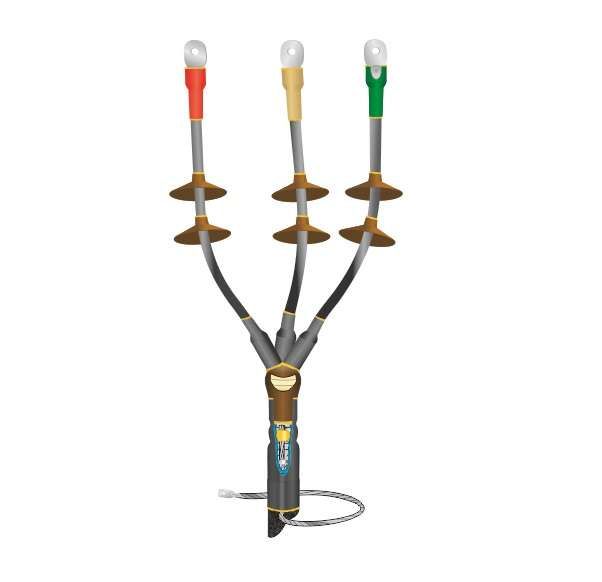

Муфта кабельная концевая наружн. установки 10кВ КНТп 3х(35-50мм) без наконечн. Нева-Транс Комплект 22020116 Нева Транс

Муфта кабельная концевая наружной установки 10кВ КНТп 3х(35-50мм) без наконечника от производителя Нева-Транс Комплект (арт. 22020116) предназначена для завершения трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Подходит для открытой установки, включая мачтовые опоры, обеспечивая герметичность, электробезопасность и долговечность даже в суровых климатических условиях.

Назначение и область применения

Муфта КНТп 3х(35-50мм) используется для оконцевания силовых кабелей сечением 35–50 мм2 с бумажной маслобумажной изоляцией. Применяется там, где требуется надёжный вывод кабеля наружу - на столбах ЛЭП, в распределительных устройствах, на подстанциях, в местах перехода кабеля из в воздушную линию. Конструкция рассчитана на работу вне помещений, включая условия повышенной влажности и перепады температур.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 35–50 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная, пропитанная
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание
• Материал корпуса: модифицированный полимер
• Герметизация: с применением регулятора напряжённости поля и герметика

Совместимость и монтаж

Муфта совместима только с кабелями типа с бумажной пропитанной изоляцией (например, АСБ, ААБл, СБ). Для других типов изоляции (XLPE, PVC) она не применяется. Монтаж выполняется после подготовленной разделки кабеля:

• На кабеле делают разделку жил, экрана и брони;
• Надевают все элементы муфты в порядке сборки, указанным в инструкции;
• С помощью газовой горелки или теплового фена равномерно нагревают термоусаживающиеся части до плотного облегания;
• Затем закрепляют заземляющий провод через пружину и терку к броне - пайка запрещена; для соединения с металлической оболочкой допускается использование припоя «А».

Необходимо соблюдать температурный режим во время монтажа - не ниже –10 C, чтобы материал хорошо усаживался. После монтажа проверяют целостность изоляции и герметичность.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Прошло независимые испытания и имеет сертификат соответствия Госстандарта РФ
• Защита от ультрафиолетового излучения и атмосферных осадков
• Экологически безопасный состав материалов

Преимущества

• Автономная система выравнивания электрического поля - снижает риск пробоя изоляции
• Жильные изоляторы удлиняют пути тока утечки, предотвращая поверхностные разряды
• Герметик-регулятор обеспечивает надёжную герметизацию корешка кабеля
• Пружинный контакт заземления исключает механическое повреждение бумажной изоляции
• Устойчивость к экстремальным температурам и влаге - работает в Арктике и пустыне
• Отсутствие необходимости в сварке или сложном оборудовании

Ограничения применения

• Не для кабелей с полиэтиленовой (XLPE) или пластмассовой (PVC) изоляцией
• Не предназначен для внутренней установки в помещениях - только наружная эксплуатация
• Требуется точное соответствие сечения кабеля: 35–50 мм2, другие значения недопустимы
• Запрещено использовать при температуре ниже –50 C или выше +50 C
• Не рекомендовано применение в районах с частыми химическими выбросами (промышленные зоны с агрессивными газами)

Примеры использования

• Оконцовка кабеля АСБ 3×50 на железобетонной мачте ЛЭП 10 кВ
• Подключение кабеля от подземной трассы к распределительному пункту на столбе
• Завершение кабеля перед вводом в трансформаторную будку на открытом участке
• Работы в регионах с холодным климатом - Якутия, Чукотка, Свердловская область зимой

Практические советы

• Перед монтажом обязательно прогрейте муфту до комнатной температуры, особенно при работе на морозе - это улучшает адгезию материала
• Проверьте наличие всех компонентов: три жильных изолятора, два термоусаживающихся колена, герметик, пружинный заземляющий контакт, терка
• Не используйте обычный бытовой фен - нужен профессиональный термофен с контролируемой температурой (до 240 C)
• При использовании горелки двигайте пламя медленно, равномерно, не задерживаясь на одном месте - избежите прожига полимера
• После монтажа проведите визуальный контроль: нет ли пузырей, вздутий, щелей - они говорят о плохой усадке
• Для обслуживания в сыром климате периодически проверяйте состояние внешнего покрытия - хотя муфта устойчива к УФ, длительная эксплуатация (>15 лет) требует осмотра
