Муфта кабельная концевая наружн. установки 10кВ 3КНтп10-25/50 с наконечн. 9014499 Подольск kntpx10x025x50 ПЗЭМИ

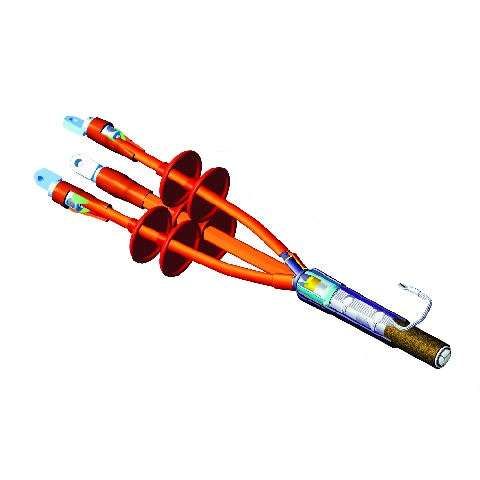

Муфта кабельная концевая наружной установки 10 кВ 3КНтп10-25/50 с наконечниками от Подольского ЗЭМИ предназначена для герметичного оконцовывания силовых кабелей с изоляцией из сшитого полиэтилена, работающих под напряжением до 10 кВ. Устройство обеспечивает надёжную изоляцию и механическую защиту конца кабеля при наружной прокладке, особенно в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта 3КНтп10-25/50 используется для завершения трёхжильных кабелей сечением 25–50 мм2, когда требуется вывести проводники за пределы здания или в открытой среде - например, на опорах ЛЭП, у трансформаторных подстанций, возле распределительных пунктов. Применяется там, где важна долговременная герметизация и устойчивость к внешним воздействиям. Наличие готовых наконечников исключает необходимость самостоятельной обжимки, что снижает риск ошибок при монтаже.

Технические характеристики

• Количество жил: 3 - соответствует типовой структуре трёхжильных кабелей 10 кВ;
• Напряжение: 10 кВ - рассчитана на работу в сетях высокого напряжения класса 10 кВ;
• Номинальное сечение кабеля: 25…50 мм2 - совместима с кабелями указанного диапазона; меньшие или большие сечения использовать нельзя;
• Исполнение: термоусадочное - материал сужается при нагреве, плотно облегая кабель, формируя прочный и герметичный корпус;
• Установленные наконечники - уже обжатые медные наконечники, подготовленные для подключения к шинам или оборудованию.

Совместимость и монтаж

Муфта 3КНтп10-25/50 совместима только с кабелями типа СИП, КГ, ААШв, ВВбШв и аналогичными с изоляцией из сшитого полиэтилена. Для правильного монтажа необходимо:

• Зачистить кабель точно по указанным меткам на муфте - не более и не менее;
• Не повредить экранирующий слой при удалении изоляции;
• Нагреть термоусадочные элементы равномерно газовой горелкой, начиная с центра и двигаясь к краям;
• Обеспечить доступ воздуха вокруг муфты во время прогрева - не закрывать её металлическими деталями или теплоизолирующими материалами.

После сборки проверьте целостность усадки: поверхность должна быть гладкой, без пузырей, трещин и воздушных прослоек.

Безопасность и стандарты

Муфта 3КНтп10-25/50 изготовлена в соответствии с требованиями ГОСТ 31944-2012 и ТУ 16-705.800-2015. Конструкция обеспечивает электробезопасность при работе под напряжением, однако требует соблюдения норм безопасности при выполнении работ - использование средств защиты, отключение питания перед монтажом, применение испытанного оборудования для нагрева.

Преимущества

• Готовые наконечники экономят время и минимизируют вероятность плохого контакта;
• Термоусадочная технология создаёт монолитную, влагонепроницаемую изоляцию без клеевых составов;
• Высокая механическая прочность после усадки - устойчива к вибрациям и нагрузкам;
• Стандартный комплект позволяет выполнять монтаж без допоборудования, кроме газовой горелки.

Ограничения применения

• Не применяется внутри помещений - предназначена только для наружной установки;
• Не рекомендовано использование при температурах ниже –40 C и выше +40 C во время монтажа - возможна некорректная усадка;
• Недопустимо применение с кабелями другого числа жил (например, одножильными или четырёхжильными);
• Не подходит для кабелей с сечением меньше 25 мм2 или больше 50 мм2 - не будет обеспечиваться нужная степень герметизации.

Примеры использования

• Оконцовка кабеля 3×35 мм2, подходящего к трансформатору на столбе;
• Завершение фидера от подземной камеры к распределительному щиту на улице;
• Подключение кабеля к автоматическому выключателю в наружном ящике;
• Работа в районах с частыми осадками, песком или соленым туманом - благодаря IP67-подобной защите.

Практические советы

• Перед монтажом всегда сверьте сечение кабеля с заявленным диапазоном 25–50 мм2 - даже небольшая разница может привести к протечке;
• Проверьте наличие всех элементов в комплекте: три термоусадочных трубки, два наконечника, набор изоляционных колец - часто один из них остаётся в упаковке;
• Избегайте монтажа в дождь или при сильном ветре - частицы воды и пыли попадут внутрь;
• После монтажа проведите визуальный контроль и, при возможности, замер сопротивления изоляции - это обязательная процедура для сетей 10 кВ;
• Храните муфту 3КНтп10-25/50 в сухом месте, избегая прямого солнечного света - срок хранения до 2 лет при соблюдении условий.
