Муфта кабельная концевая 10кВ 3КНТп-10-25/50 (Б) (пайка) КВТ 88759

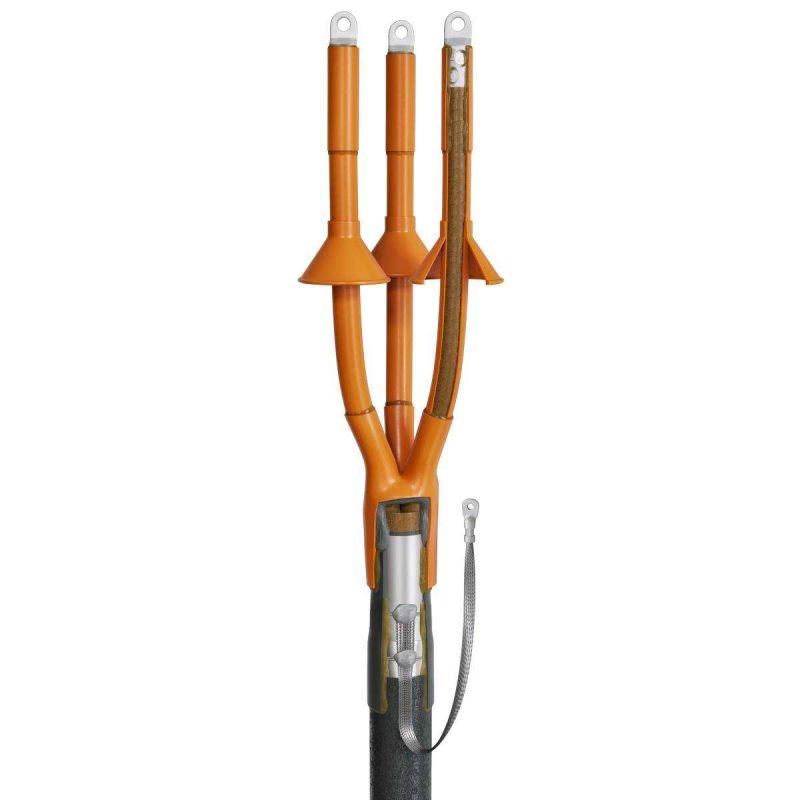

Муфта кабельная концевая 3КНТп-10-25/50 (Б) (пайка) от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для наружной установки, работает в широком температурном диапазоне и оснащена всем необходимым для монтажа — включая припои и герметик.

Назначение и область применения

Муфта 3КНТп-10-25/50 (Б) (пайка) используется для завершения кабельных линий — то есть для создания безопасного и герметичного окончания кабеля там, где он подключается к оборудованию, трансформатору, распределительному устройству или другому участку сети. Применяется исключительно на наружных объектах: ЛЭП, подстанциях, кабельных переходах, промышленных площадках. Подходит для кабелей с бумажной изоляцией и металлической оболочкой (алюминиевой или свинцовой), с броней или без неё.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Сечение кабеля: 25–50 мм²
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер, без галогенов (HF=Halogen Free)
• Рабочая температура: от –50 °C до +50 °C
• Тип изоляции кабеля: пропитанная бумажная
• Наличие наконечников: да (универсальные — под опрессовку и болтовые)
• Стандарт: соответствует ГОСТ 34839-2022, выпускается по ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3КНТп-10-25/50 (Б) (пайка) совместима с кабелями следующих типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Установка требует использования пропановой горелки ПГ (КВТ) для равномерного нагрева термоусаживающихся элементов. Монтаж узла заземления выполняется **только методом пайки** — это обязательное условие. В комплекте уже есть припой ПОС-30, припой А и паяльный жир. Для работы с болтовыми наконечниками потребуется набор для срыва головок НМБ-6 (КВТ).

Компоненты муфты: перчатка, жильные трубки, концевые манжеты и поясная манжета — все изготовлены из трекингостойкого полимера кирпично-красного цвета. Внутренняя поверхность всех элементов покрыта термоплавким клеем, который при нагреве образует сплошную герметичную прослойку. Герметик, нанесённый у основания кабеля, выравнивает электрическое поле и предотвращает пробои.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 — актуальный стандарт для кабельных муфт 10 кВ
• Материалы не содержат галогенов — при возгорании не выделяют токсичные газы
• Полимеры устойчивы к УФ-излучению — не хрупнеют и не трескаются под прямыми солнечными лучами
• Герметизация защищает от влаги, пыли и коррозии — уровень защиты IP67 достигается после правильного монтажа

Преимущества

• Универсальная комплектация: поддерживает как опрессованные, так и болтовые наконечники — снижает необходимость докупать детали
• Высокая механическая и электроизоляционная прочность благодаря многослойной термоусаживаемой системе
• Автоматическая герметизация: клей и герметик работают одновременно при нагреве — не требуется доп. операций
• Долговечность: материал устойчив к экстремальным температурам, влажности и агрессивным средам
• Комплексная поставка: всё необходимое для монтажа в одном комплекте — минимум времени на подготовку

Ограничения применения

• Не применяется внутри помещений — только для наружной установки
• Подходит только для кабелей с бумажной маслопропитанной изоляцией — несовместима с XLPE, PVC, EPR
• Требует наличия профессионального инструмента: пропановая горелка и набор для срыва головок — нельзя смонтировать без них
• Запрещено использование с кабелями меньшим сечением, чем 25 мм², или большим, чем 50 мм²
• Пайка заземления — единственный допустимый способ; сварка или болтовое соединение недопустимы

Примеры использования

• Оконцевание кабеля ААБл перед подключением к силовому трансформатору на открытой подстанции
• Завершение кабельной линии 10 кВ в кабельной канализации на промплощадке
• Монтаж на воздушных ответвлениях от ЛЭП, где требуется высокая защита от влаги и перепадов температур
• Ремонт или замена поврежденного окончания кабеля типа (А)СБГ в условиях сурового климата

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — 25–50 мм². Отклонение даже на 5 мм² может привести к плохой герметизации
• При работе с болтовыми наконечниками используйте только набор НМБ-6 (КВТ): другие инструменты могут повредить резьбу
• Нагревайте муфту равномерно, начиная с центра перчатки и двигаясь к краям — это предотвратит деформацию
• Проверьте целостность герметика перед сборкой: если он высох или потрескался — муфту использовать нельзя
• После монтажа обязательно проведите визуальный контроль: все слои должны плотно прилегать, без пузырей и складок
• Храните муфту в сухом месте при температуре от –10 °C до +30 °C — длительное воздействие холода ниже –20 °C может изменить эластичность полимеров
