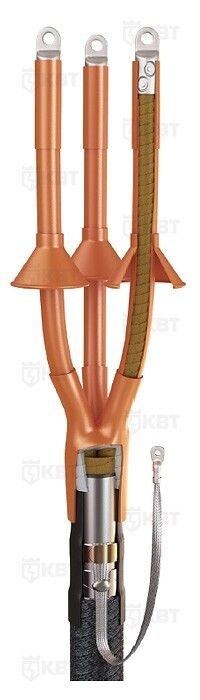

Муфта кабельная концевая 10кВ 3КНТп-10-25/50 КВТ 50353

Муфта кабельная концевая 3КНТп-10-25/50 от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для внешней установки, работает в суровых климатических условиях благодаря термоусаживаемой конструкции и защищенным материалам.

Назначение и область применения

Муфта кабельная концевая 3КНТп-10-25/50 используется для завершения силовых кабелей с бумажной изоляцией, когда требуется безопасное и герметичное оконцевание на воздухе. Она применяется там, где невозможно использование распределительных устройств - например, на столбах ЛЭП, в кабельных колодцах, возле трансформаторов или на входе в оборудование.

• Подходит для кабелей типа ААБл, АСБл, ААГ, ААБв, АСБШв, ААШв и аналогичных с алюминиевой или свинцовой оболочкой.
• Работает на напряжении 6–10 кВ.
• Произведена для эксплуатации вне помещений - устойчива к влаге, перепадам температур и УФ-излучению.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение кабеля: 25–50 мм2
• Тип исполнения: термоусаживаемая
• Метод монтажа: нагрев термоусадочных элементов
• Материал корпуса: негорючий термопластик
• Изоляция кабеля: пропитанная бумага
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Галогены: отсутствуют (HF = Halogen Free)

Совместимость и монтаж

Муфта 3КНТп-10-25/50 совместима с кабелями, имеющими металлическую оболочку (алюминиевую или свинцовую) и/или броню из стальных лент. Для монтажа используются термоусадочные элементы: перчатка, трубки жильной изоляции, концевые манжеты и жильные изоляторы.

Основные этапы монтажа:

• Подготовка кабеля: удаление оболочки, брони, изоляции согласно рекомендованному размеру разделки.
• Нагрев всех термоусадочных деталей равномерно пропановой горелкой ПГ (КВТ).
• Заземление выполняется через пружину постоянного давления - она фиксирует заземляющий провод к металлической оболочке без пайки.
• На кабели со стальной или алюминиевой бронью из проволок требуются дополнительные действия: пайка брони или использование комплекта заземления КМПБ.
• Термоплавкий клей внутри элементов обеспечивает плотное прилегание и герметичность после усадки.

Необходимый инструмент: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006.
• Материалы не содержат галогенов - при возгорании не выделяют едких паров.
• Жильные изоляторы формируют сухие зоны и удлиняют путь утечки тока - снижают риск пробоя.
• Маслостойкий герметик предотвращает попадание влаги в место разделки и выравнивает электрическое поле.

Преимущества

• Высокая степень защиты IP67 - полностью герметична после монтажа даже при контакте с водой.
• Устойчивость к УФ-излучению - не растрескивается и не стареет под прямыми солнечными лучами.
• Термоусадка обеспечивает плотное прилегание ко всем поверхностям без механического крепления.
• Универсальная система: можно использовать как болтовые, так и опрессовываемые наконечники (хотя они не входят в комплект).
• Пружина постоянного давления исключает необходимость пайки прямо на оболочке - снижает риск повредить бумажную изоляцию.

Ограничения применения

• Не кабели с пластмассовой изоляцией (например, ВВГ, NYM, SIP) - предназначена только для бумажной маслопропитанной изоляции.
• Не допускается монтаж при температуре ниже –50 C - материалы становятся хрупкими.
• Не содержит болтовых наконечников - их следует закупать отдельно.
• Требуется точное соблюдение технологии монтажа; недостаточно прогрева или перегрев одного участка может вызвать деформацию или потерю герметичности.
• Для кабелей с броней из проволок обязательна дополнительная сборка комплекта КМПБ.

Примеры использования

• Оконцевание кабеля ААБл перед подключением к воздушному выключателю на опоре ЛЭП.
• Завершение кабеля АСБГ на входе в распределительный пункт на открытой площадке.
• Монтаж на конце кабеля, идущего от подземной камеры к трансформаторной будке.
• Замена поврежденного ответвления на кабеле с броней в районе с высокой влажностью.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно подходить под диапазон 25–50 мм2. Перегрузка или недоиспользование сечения снижает надежность.
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6. Чужие устройства могут дать неравномерный нагрев.
• При работе в холодную погоду согрейте муфту до комнатной температуры минимум за 2 часа до начала работ.
• Никогда не экономьте на времени прогрева - каждый элемент должен стать однородно утянутым, без пузырей и складок.
• Если кабель имеет алюминиевую оболочку и броню из проволок - обязательно заказывайте комплект КМПБ заранее.
• Храните муфту в сухом месте, избегая длительного воздействия прямого света - хотя материал устойчив к УФ, долгое пребывание на солнце может изменить эластичность некоторых слоев.
