Муфта кабельная концевая 10кВ 3КНТп-10-25/50 (пайка) КВТ 88758

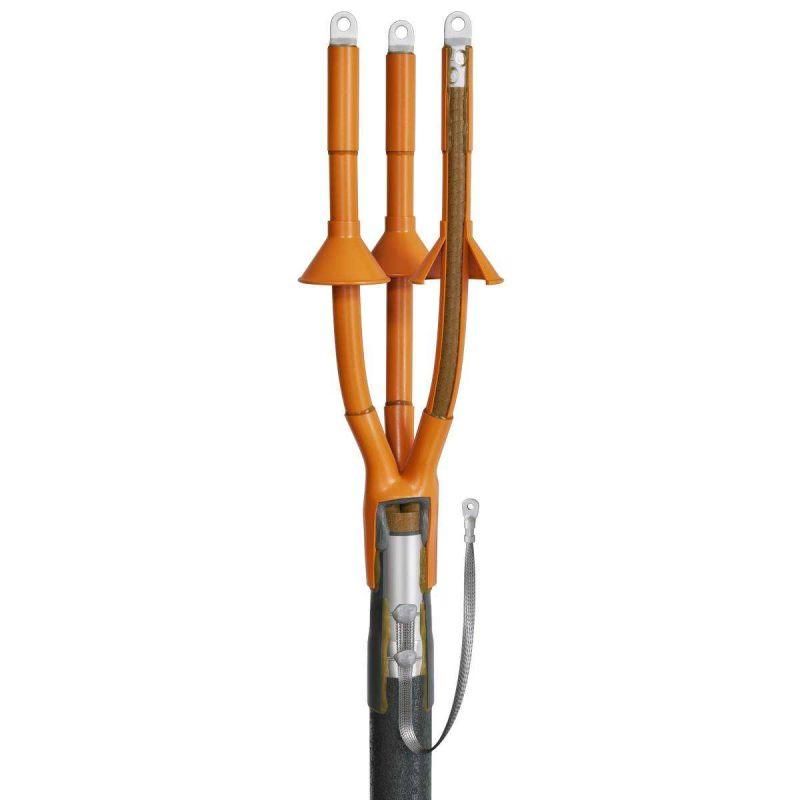

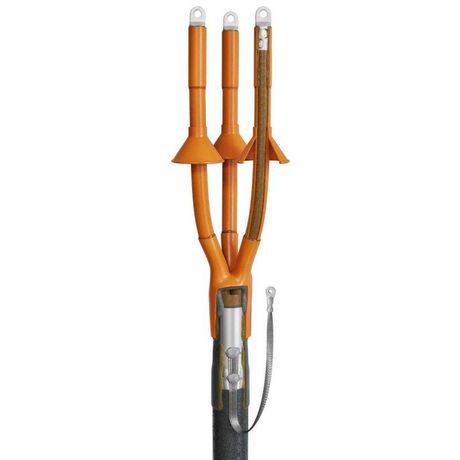

Муфта кабельная концевая 3КНТп-10-25/50 (пайка) от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для наружной установки, работает в широком температурном диапазоне и обеспечивает герметичность за счет термоусаживаемых элементов и паяного заземления.

Назначение и область применения

Муфта 3КНТп-10-25/50 (пайка) используется для завершения силовых кабелей с бумажной изоляцией, когда требуется безопасное и долговечное оконцевание на открытом воздухе. Применяется там, где кабель заканчивается на опоре, столбе, в распределительном устройстве или другом наружном объекте. Подходит для кабелей без брони и с броней из стальных лент, с алюминиевой или свинцовой оболочкой. Напряжение работы — 6–10 кВ.

Технические характеристики

• Уровень напряжения: 10 кВ
• Количество жил: 3
• Номинальное сечение кабеля: 25–50 мм²
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер, без галогенов (HF=Halogen Free)
• Материал изоляции кабеля: пропитанная бумажная
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Цвет элементов: кирпично-красный
• Стандарты соответствия: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3КНТп-10-25/50 (пайка) совместима с кабелями типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Установка требует нагрева термоусаживаемых элементов пропановой горелкой. Монтаж заземления выполняется исключительно методом пайки — это обязательное условие для гарантии проводимости и безопасности.

В базовой комплектации предусмотрено всё необходимое:

• Припой ПОС-30
• Припой А
• Паяльный жир
• Элементы: перчатка, жильные трубки, концевые манжеты, поясная манжета с термоплавким клеем

Поддерживается установка как опрессованных, так и болтовых кабельных наконечников. Для работы с болтовыми наконечниками потребуется набор НМБ-6 (КВТ) для срыва головок.

Безопасность и стандарты

Муфта 3КНТп-10-25/50 (пайка) соответствует ГОСТ 34839-2022 и изготовлена по собственному техническому регламенту КВТ. Полимерные материалы не содержат галогенов — при возгорании не выделяют токсичные газы. Термоусаживаемые компоненты устойчивы к УФ-излучению, что предотвращает хрупкость и растрескивание на солнце. Герметик с маслостойкими свойствами защищает место разделки кабеля от влаги и снижает риск пробоя.

Преимущества

• Высокая степень защиты IP67 благодаря герметизации термоплавким клеем и маслостойким составом
• Устойчивость к экстремальным температурам — от –50 °C до +50 °C
• Универсальная совместимость с различными типами кабелей и наконечников
• Предварительно подготовленная комплектация — не нужна доп. закупка материалов
• Отсутствие галогенов повышает безопасность при аварийных ситуациях

Ограничения применения

• Не применяется для кабелей с полиэтиленовой или XLPE изоляцией — только для бумажной маслопропитанной
• Запрещено использование без пайки заземления — это нарушает нормы безопасности
• Не рекомендовано применение внутри помещений с ограниченным доступом для горелки — сложность монтажа
• Требует точного соблюдения температуры нагрева: недогрев — плохая адгезия, перегрев — деформация

Примеры использования

• Оконцевание кабеля ААБл на воздушной ЛЭП 10 кВ перед входом в трансформаторную подстанцию
• Завершение кабеля (А)СБл на опоре городской сети
• Монтаж на выходе кабельной линии в кабельный колодец
• Замена старой муфты на новую в условиях повышенной влажности и перепадов температур

Практические советы

• Перед монтажом проверьте сечение кабеля — оно должно попадать в диапазон 25–50 мм². Большие или меньшие значения — несовместимы.
• При работе с бронированным кабелем обязательно удалите металлическую броню до уровня, указанного в инструкции — иначе нарушится равномерность электрического поля.
• Нагревайте муфту равномерно, начиная с центра, медленно перемещаясь к краям. Горелку держите на расстоянии 15–20 см.
• Пайка заземления должна выполняться на чистой, обезжиренной поверхности оболочки. После пайки проверьте прочность шва — он не должен трескаться при легком изгибе.
• Храните муфту в сухом месте, избегая прямого солнца. Температура хранения — от –20 °C до +30 °C.
• Для массового монтажа используйте профессиональный инструмент КВТ: горелку ПГ и набор НМБ-6 — они обеспечивают скорость и качество.
