Муфта кабельная концевая внутр. установки 10кВ КВТп 3х(35-50мм) без наконечн. Нева-Транс Комплект 22020050 Нева Транс

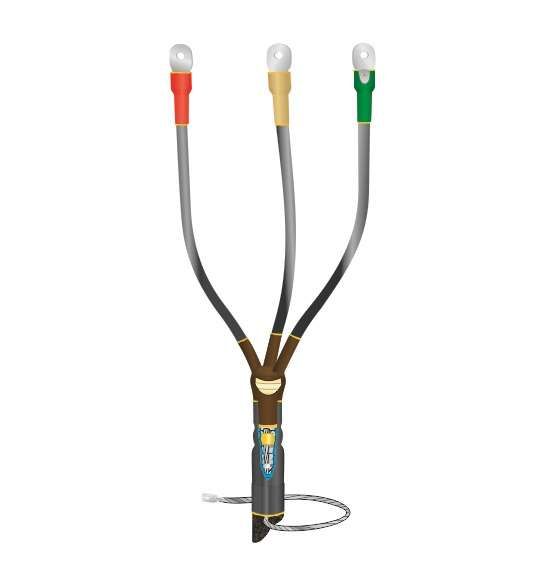

Муфта кабельная концевая 10кВ КВТп 3х(35-50мм) без наконечников, 1КВТпН-3х(16-25) с болтовыми наконечниками - это термоусадочная муфта для завершения трёхжильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Произведённая компанией Нева-Транс Комплект, она обеспечивает герметичное и электрически надёжное оконцевание в помещениях с любым уровнем влажности.

Назначение и область применения

Муфта кабельная концевая 10кВ КВТп используется для оконцевания трёхжильных кабелей сечением 35 и 50 мм2 с бумажной пропитанной изоляцией. Применяется там, где требуется законченный, защищённый и герметичный конец кабеля - например, перед подключением к трансформатору, распределительному щиту или другому оборудованию. Подходит для внутренней установки во всех типах помещений, вне зависимости от уровня влажности.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 35–50 мм2
• Количество жил: 3
• Тип исполнения: термоусадочная
• Защитный покров: с броней
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: нагрев с использованием газовой горелки или высокотемпературного фена

Совместимость и монтаж

Муфта 1КВТпН-3х(16-25) совместима с кабелями типа АСБ, АСБГ, АСБ2л, имеющими бумажную пропитанную изоляцию и бронированную оболочку. Для монтажа необходимо выполнить классическую разделку кабеля: удалить внешнюю оболочку, броню, изоляционные слои, подготовив участок длиной около 400–500 мм. После этого все элементы муфты (термоусадочные трубки, герметик-регулятор, контактные элементы) устанавливаются последовательно согласно инструкции производителя. Нагрев осуществляют равномерно, начиная с центральной части, чтобы избежать образования воздушных пузырей. Болтовые наконечники уже установлены - они обеспечивают механическое и электрическое соединение с шиной или аппаратом.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено сертификатом соответствия Госстандарта России
• Экологически безопасна: материалы не выделяют токсичных веществ при нормальном режиме работы

Преимущества

• Автоматическое выравнивание электрического поля благодаря герметику-регулятору - снижает риск пробоя изоляции
• Надёжная герметизация места разделки кабеля предотвращает попадание влаги
• Заземление выполняется через пружину постоянного давления - исключает повреждение бумажной изоляции при монтаже
• Не требуются сварка или пайка для контактов - достаточно затянуть болты
• Стойкая к перепадам температур - работает даже в холодных ангарах и подземных камерах

Ограничения применения

• Не кабели с полиэтиленовой или XLPE изоляцией - только с бумажной пропитанной
• Не предназначен для наружной установки или подземной прокладки - только внутри помещений
• Требуется точное соблюдение технологии термоусадки; некорректный прогрев может вызвать деформацию или трещины
• Не рекомендовано использовать при температурах ниже –50 C - материал становится хрупким

Примеры использования

• Оконцевание кабеля АСБ-3×50 перед подключением к масляному трансформатору в подстанции
• Завершение кабельной линии в распределительном пункте (РП) тепловой сети
• Подключение кабеля к автоматическому выключателю в закрытом электрошкафе
• Монтаж в кабельных коллекторах, тоннелях, подвалах производственных зданий

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2. Использование с меньшим сечением (например, 16–25 мм2) возможно только с другой моделью - 1КВТпН-3х(16-25)
• Используйте только профессиональный фен или газовую горелку с регулируемой температурой - обычный бытовой фен недостаточно мощный
• При работе с бронёй используйте плоскогубцы для её правильного снятия - не допускайте порезов изоляции
• Проверьте целостность термоусадочных трубок до начала работ - наличие микротрещин недопустимо
• После сборки осмотрите место соединения: поверхность должна быть гладкой, без вздутий и потёртостей
