Муфта кабельная концевая 10кВ 3КВТп-10-70/120 (пайка) КВТ 88754

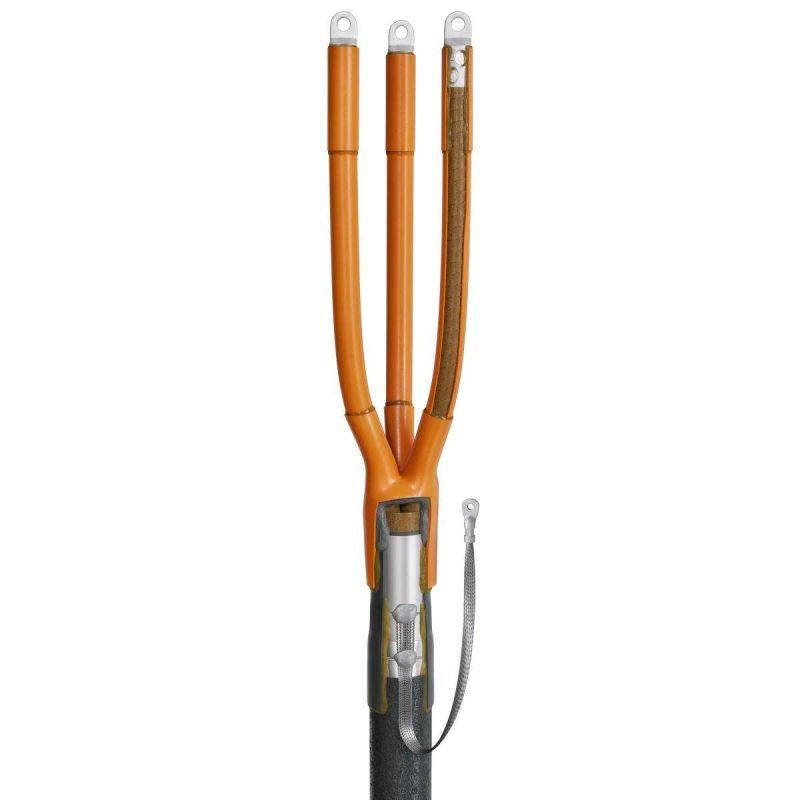

Муфта кабельная концевая 3КВТп-10-70/120 (пайка) от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Устройство используется там, где требуется безопасное завершение силового кабеля перед подключением к оборудованию - например, на трансформаторах, распределительных пунктах или вводах в здания. Артикул 88754 соответствует серийному исполнению с термоусадкой и пайкой заземления.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-70/120 (пайка) применяется для создания герметичного и электроизолирующего окончания трехжильных кабелей с бумажной маслопропитанной изоляцией. Подходит для кабелей с броней из стальных лент или без неё, с алюминиевой или свинцовой оболочкой. Работает на напряжении 6–10 кВ. Часто используется в сетях среднего напряжения: на подстанциях, в кабельных колодцах, при подключении кабеля к шинным системам, трансформаторам, автоматике и другому высоковольтному оборудованию.

Технические характеристики

• Напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение кабеля: 70–120 мм2
• Тип изделия: Концевая муфта
• Способ монтажа: Термоусадка
• Материал изоляции: Пропитанная бумажная изоляция кабеля (муфта сама изготовлена из полимера)
• Исполнение: Термоусаживаемая
• Рабочая температура: от –50 C до +50 C
• Материал корпуса: Полимер, безгалогеновый (HF=Free)
• Цвет основных элементов: Кирпично-красный

Совместимость и монтаж

Муфта 3КВТп-10-70/120 (пайка) совместима с кабелями типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для установки требуются:

• Пропановая горелка ПГ (КВТ) - для равномерного нагрева термоусадочных элементов;
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ);
• Припои: ПОС-30 и А; паяльный жир - входят в базовую комплектацию.

Заземление выполняется исключительно методом пайки - нельзя заменить механическими зажимами. Элементы муфты (перчатка, жильные трубки, концевые манжеты) имеют внутренний слой термоплавкого клея, который активируется при нагреве и гарантирует герметичность. Также предусмотрено использование как опрессовываемых, так и болтовых кабельных наконечников - адаптеры в комплекте не нужны.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Произведено по ТУ 3599-006-97284872-2006
• Все полимеры - безгалогенные (не выделяют токсичные вещества при возгорании)
• Элементы устойчивы к УФ-лучам - подходят для открытой прокладки и внешних условий
• Герметик устойчив к маслу - защищает место перехода от кабеля к муфте

Преимущества

• Высокая степень защиты IP67 благодаря герметизации клеями и термоусадкой - предотвращает попадание влаги и пыли
• Стабильная работа при экстремально низких температурах (до –50 C)
• Универсальная комплектация - поддерживает два типа наконечников без допоборудования
• Красный цвет элементов повышает визуальный контроль качества сборки
• Не содержит галогенов - безопасна для окружающей среды и людей при аварии

Ограничения применения

• Не кабели с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной
• Обязательно наличие бронированной или оболоченной конструкции кабеля - не работает с голыми жилами
• Требуется точный подбор сечения: минимальное 70 мм2, максимальное 120 мм2 - выход за эти границы недопустим
• Пайка заземления обязательна - невозможно применение других методов (например, зажимов)
• Не рекомендовано использование вне диапазона –50…+50 C

Примеры использования

• Подключение кабеля ААБл 3×120 к входному щиту трансформаторной подстанции
• Оконцовка кабеля (А)СБГ 3×70 на выводе распределительного устройства
• Завершение кабельной линии в кабельном колодце с повышенной влажностью
• Монтаж в холодных регионах (Сибирь, Дальний Восток) - благодаря широкому температурному диапазону

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно измерить диаметр изоляции
• При работе с термоусадкой прогревайте равномерно, начиная с центральной части перчатки - избегайте местного перегрева
• Пайку заземления проводите сразу после сборки, пока клей еще не затвердел - это снижает риск плохого контакта
• Храните муфту в сухом месте, избегая длительного воздействия прямого солнечного света даже при UV-защите
• Не используйте сторонние припои - только ПОС-30 и А из комплекта, они рассчитаны на химическую совместимость с материалами КВТ
