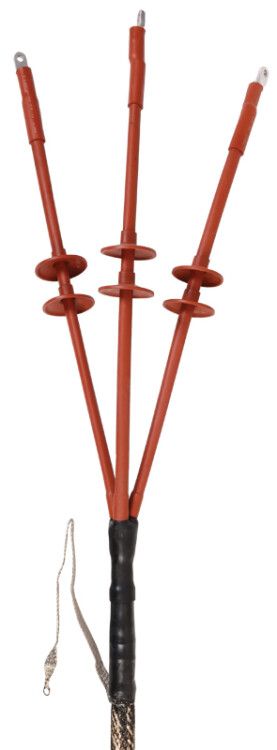

Комплект муфты концевой КНтп-10 3х35/50 с наконечн.; ППД; бумаж. изол. IEK UZM-BIK10-NVN3-3550SZ

Муфта концевая КНтп-10 3х35/50 с наконечником, бумажная изоляция ППД - это готовое решение для надежного оконцевания трехжильных кабелей с бумажной изоляцией на напряжение 10 кВ. Продукт от IEK (ИЭК) с артикулом uzm-bik10-nvn3-3550sz предназначен для наружной установки, обеспечивает герметичную изоляцию и механическую фиксацию с использованием термоусадки и болтовых наконечников.

Назначение и область применения

Муфта концевая КНтп-10 3х35/50 используется для завершения кабельных линий, когда необходимо безопасно вывести проводник из кабеля на внешнее оборудование - например, на шины распределительного устройства, трансформатор или автоматический выключатель. Подходит для кабелей с бумажной изоляцией, как с броней, так и без неё. Установка возможна только на открытом воздухе - изделие не рассчитано на помещение.

Технические характеристики

• Номинальное напряжение: 10 кВ переменного тока, частота 50 Гц
• Количество жил: 3
• Сечение кабеля: 35–50 мм2 (подходит для кабелей с этим диапазоном площади поперечного сечения)
• Тип изоляции кабеля: бумажная (ППД)
• Тип муфты: термоусаживаемая, наружная установка
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Комплектация: болтовые наконечники + комплект заземления

Совместимость и монтаж

Муфта КНтп-10 3х35/50 совместима с кабелями типов: ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10 и их аналогами. Монтаж выполняется методом термоусадки - нагревом гофрированной трубки с применением газовой горелки. Перед усадкой требуется подготовить кабель: удалить броню, экранирующий слой и изоляцию по технологии, указанной в инструкции. Наконечники крепятся болтами к жилам, заземление подводится к броне через предусмотренный контакт.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электрическую изоляцию, предотвращает пробои и защищает от воздействия окружающей среды. IP-класс защиты не указан, однако материал и форма обеспечивают достаточную защиту от влаги и пыли при наружном монтаже.

Преимущества

• Удобство монтажа благодаря термоусадке - не требует клея, сварки или литейных форм
• Высокая долговечность: срок службы 30 лет при правильной установке
• Встроенная система заземления снижает риск поражения током и повышает надежность
• Болтовые наконечники позволяют легко соединить кабель с оборудованием без дополнительных переходников
• Черный цвет материала устойчив к УФ-излучению, что важно для наружной эксплуатации

Ограничения применения

• Не применяется внутри помещений - предназначена исключительно для наружной установки
• Подходит только для кабелей с бумажной изоляцией; несовместима с XLPE, PVC и другими современными изоляционными материалами
• Работает только с кабелями сечением 35–50 мм2 - меньшие или большие сечения недопустимы
• Требует точного соблюдения температурного режима при термоусадке - перегрев или недостаточный прогрев приведут к отказу
• Не рекомендуется использовать в условиях постоянного погружения в воду или высоких уровней химической агрессии

Примеры использования

• Завершение кабеля ААШв-10 перед подключением к трансформаторной подстанции
• Оконцевание кабеля СБ-10 на опоре ЛЭП для питания освещения
• Подключение кабеля ААГ-10 к вводному устройству в цеху с наружным расположением щита
• Монтаж на воздушных вводах в здания с существующими кабелями старого образца

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допуск +-5 мм2, но лучше выбирать кабель с сечением 40–45 мм2 для лучшей посадки
• Обязательно используйте газовую горелку с регулируемым пламенем - равномерный прогрев предотвратит деформацию
• При работе с бронированным кабелем правильно выполните заземление: медная лента должна плотно прилегать к броне, а контакт - быть зачищен и затянут
• Не снимайте защитную пленку с наконечника до момента подключения - она предохраняет от окисления
• Проверьте целостность термоусадочной трубки до начала работ - трещины или вздутия - основание для замены
• Учитывайте посадочный диаметр: после усадки муфта плотно обхватывает кабель, поэтому не используйте ее на кабеле с большим наружным диаметром
