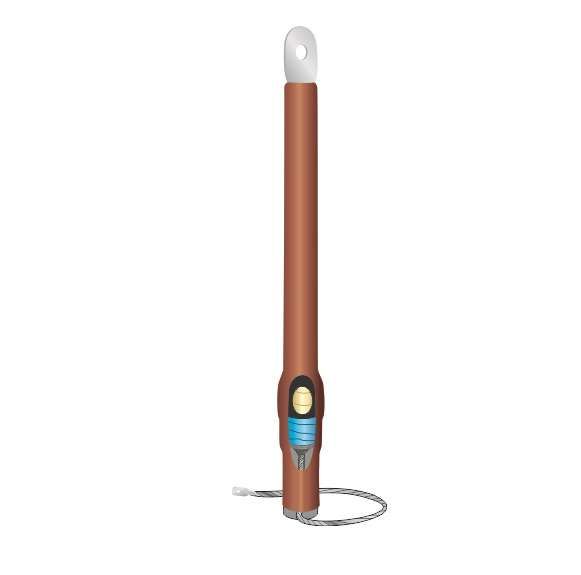

Муфта кабельная концевая внутренней установки 10кВ ПКВТОН 1х(35-50мм) с наконечником болтовым Нева-Транс 22020060 Нева Транс

Муфта кабельная концевая внутренней установки 10 кВ ПКВТОН 1х(35–50 мм) с болтовым наконечником от Нева-Транс Комплект - это готовое решение для завершения одножильных кабелей с бумажной изоляцией на напряжение до 10 кВ. Применяется в закрытых помещениях, обеспечивает герметичность, электробезопасность и долговечность соединения.

Назначение и область применения

Муфта ПКВТОН 1х(35–50 мм) используется для оконцевания одножильных силовых кабелей сечением 35 и 50 мм2 с бумажной изоляцией. Подходит для внутренней установки во всех типах помещений - от сухих до повышенной влажности. Конструкция рассчитана на работу в условиях постоянного электрического напряжения до 10 кВ. Не применяется для кабелей с изоляцией из сшитого полиэтилена - укажите правильный тип кабеля перед монтажом.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 35–50 мм2
• Количество жил: 1 (для данной версии; аналоги с 3 жилами имеют другое обозначение)
• Тип исполнения: термоусадочная
• Материал корпуса: модифицированный полимер
• Экран: да, медный проволочный
• Защитный кожух: есть, толстостенный, трещиностойкий, с клеевым слоем
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка с использованием газовой горелки или фена

Совместимость и монтаж

Муфта ПКВТОН 1х(35–50 мм) совместима исключительно с кабелями, имеющими бумажную пропитанную изоляцию. Для монтажа требуется предварительная разделка кабеля: удаление внешних слоёв, подготовка жилы и медного экрана. После этого все элементы муфты (термоусадочные трубки, регуляторы поля, герметик) надеваются последовательно и нагреваются равномерно. Обязательно использовать болтовой наконечник, предусмотренный конструкцией - он обеспечивает механическую прочность и хороший контакт с шиной или оборудованием. Заземление выполняется путём свивки медного экрана в провод и его присоединения к контуру заземления.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Герметизация достигается благодаря клеевому слою на кожухе - исключает попадание влаги и пыли

Преимущества

• Автоматическое формирование равномерного электрического поля за счёт встроенных регуляторов
• Высокая степень защиты IP67 после усадки - устойчивость к влаге, пыли и перепадам температур
• Заземление реализуется без дополнительных элементов - просто из медного экрана кабеля
• Клеевой слой на кожухе гарантирует плотное прилегание и долговременную герметичность
• Экологически безопасный материал - не содержит хлора и тяжёлых металлов

Ограничения применения

• Не для кабелей с изоляцией из сшитого полиэтилена (XLPE) - используйте другие модели
• Требует точного соблюдения технологии термоусадки - недостаточный прогрев вызывает деформацию и снижает надёжность
• Не предназначен для наружной установки или подземной прокладки - только внутренние помещения
• Не рекомендовано применение при температурах ниже –50 C или выше +50 C

Примеры использования

Муфта ПКВТОН 1х(35–50 мм) часто применяется в:

• Трансформаторных подстанциях - для оконцевания кабелей, подходящих к трансформаторам
• Щитовых помещениях - завершение кабелей питания оборудования
• Промышленных цехах - где используются старые системы с бумажными кабелями
• Энергообъектах с ограниченным доступом - когда нужна надёжная замена поврежденного конца кабеля без замены всего участка

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2. Перегрузка или недоиспользование снижают срок службы
• Используйте только профессиональный теплогенератор - бытовой фен не обеспечит достаточную температуру
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так избежите образования воздушных пузырей
• Проверяйте целостность клеевого слоя после усадки: он должен полностью заполнить щели между кожухом и кабелем
• При работе с многожильными кабелями выбирайте модель ПКВТОН ТпН-3х(70–120) - она отличается количеством жил и сечением
