Кабельная муфта 3КВТп-10-70/120 (Б) нг-LS - 75555

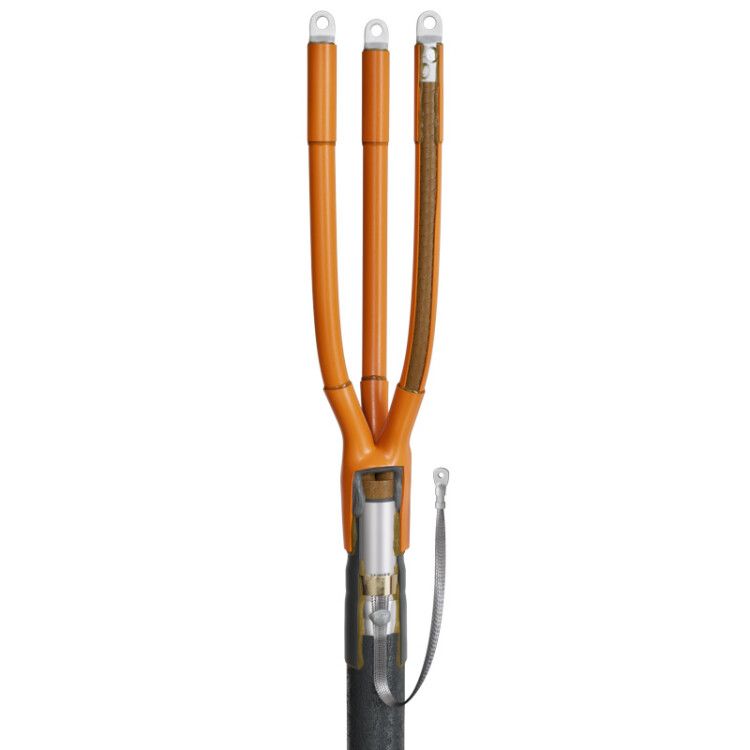

Муфта кабельная концевая 3КВТп-10-70/120 (Б) нг-LS с болтовыми наконечниками от компании КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной пропитанной изоляцией на напряжение 10 кВ. Изделие подходит для установки внутри и снаружи помещений, обеспечивает высокую степень защиты и безопасную работу в широком диапазоне температур. Артикул 75555 соответствует техническим условиям ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-70/120 (Б) нг-LS с болтовыми наконечниками используется для завершения силовых кабелей с бумажной маслопропитанной изоляцией. Подходит для кабелей с алюминиевой или свинцовой оболочкой, с броней из стальных лент или без неё. Устанавливается на напряжение 6–10 кВ. Применяется как в закрытых помещениях, так и на открытых участках - например, на столбах, в распределительных пунктах, в кабельных каналах и камерах.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение жил: 70–120 мм2
• Тип исполнения: термоусаживаемая, негорючая, с низким дымовыделением (нг-LS)
• Материал корпуса: полиолефин
• Цвет: черный
• Диаметр кабеля: 51,8 мм (по наружному диаметру оболочки)
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Комплектация: болтовые наконечники, термоусаживаемые элементы, герметик, пружина заземления

Совместимость и монтаж

Муфта 3КВТп-10-70/120 (Б) нг-LS совместима с кабелями типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа требуется термоусадка с помощью пропановой горелки ПГ (КВТ). Все элементы - перчатка, жильные трубки, концевые манжеты - усаживаются равномерным нагревом. На внутреннюю поверхность нанесён термоплавкий клей, обеспечивающий герметичность после усадки. Герметик защищает место перехода от кабеля к муфте и выравнивает электрическое поле. Болтовые наконечники уже установлены - их можно сразу затянуть гаечным ключом. Для работы необходим также набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Заземление

Узел заземления выполнен комбинированно: пружина постоянного давления фиксирует заземляющий провод к металлической оболочке кабеля - это исключает риск повреждения бумажной изоляции при пайке. При работе с кабелями, имеющими броню из стальных или алюминиевых проволок, обязательна установка дополнительного «Комплекта заземления КМПБ». Пайка брони выполняется отдельно, с использованием подходящего припоя. Применение пружины снижает трудоёмкость и повышает надёжность контакта.

Безопасность и стандарты

• Изготовлена по ТУ 3599-006-97284872-2006
• Соответствует требованиям ГОСТ 34839-2022
• Материалы нг-LS - не поддерживают горение и выделяют минимальный объем дыма при возгорании
• Трекингостойкая перчатка и манжеты предотвращают образование поверхностных разрядов
• Работает в условиях повышенной влажности и перепадов температур

Преимущества

• Универсальная комплектация: допускает использование как болтовых, так и опрессовочных наконечников
• Высокая герметичность благодаря термоплавкому клею и специальному герметику
• Простой и быстрый монтаж - все элементы собраны в одном комплекте
• Защита от механических повреждений и воздействия окружающей среды
• Не требует сложного оборудования - достаточно пропановой горелки
• Подходит для кабелей с различными видами оболочек и брони

Ограничения применения

• Не применяется для кабелей с пластмассовой изоляцией (например, ВВГ, NYM, SIP)
• Не рекомендовано использование в местах с постоянным погружением в воду - хотя IP-защита есть, она не рассчитана на длительное подводное положение
• Требуется точное соблюдение диапазона сечений (70–120 мм2); при меньших или больших сечениях возможна потеря герметичности
• Для кабелей с броней из проволок обязательно использование дополнительного комплекта КМПБ
• Не следует применять при температурах ниже –50 C - материал становится хрупким

Примеры использования

• Оконцовка кабеля ААБл перед подключением к трансформатору в подстанции
• Завершение кабеля (А)СБГ на воздушной линии, где он переходит в кабельную вставку
• Монтаж на входе в цеховое электрооборудование с бронированным кабелем
• Установка в кабельном колодце при замене старой муфты
• Подключение кабеля к распределительному щиту 10 кВ

Практические советы

• Перед монтажом проверьте наружный диаметр кабеля - он должен точно соответствовать 51,8 мм; отклонение более +-2 мм может нарушить герметичность
• При прогреве муфты двигайте горелку равномерно, начиная с середины перчатки - это предотвратит перегрев и деформацию
• Не используйте газовые горелки с открытым пламенем без регулятора - лучше применять профессиональную горелку ПГ (КВТ)
• При установке болтовых наконечников используйте набор НМБ-6 (КВТ) для срыва головок - это гарантирует плотный контакт без повреждения медной части
• Проверьте целостность герметика перед сборкой - если он высох или потрескался, замените муфту
• После монтажа проведите визуальный осмотр: все элементы должны быть полностью усажены, без пузырей и складок
