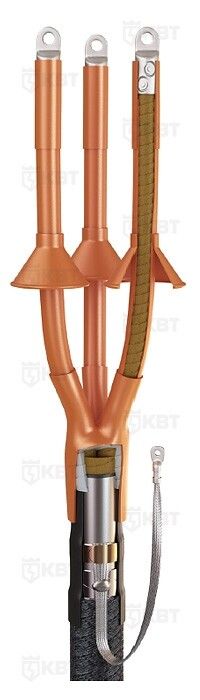

Муфта кабельная концевая 10кВ 3КНТп-10-25/50-Б КВТ 50118

Муфта кабельная концевая 3КНТп-10-25/50-Б КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ, особенно в условиях открытой установки. Этот продукт сочетает термоусадочные технологии, высокую степень защиты и совместимость с популярными типами силовых кабелей, что делает его удобным решением для монтажников и инженеров в энергетической сфере.

Назначение и область применения

Муфта кабельная концевая 3КНТп-10-25/50-Б КВТ используется для создания безопасного и герметичного окончания кабеля, когда требуется подключение к оборудованию — например, к трансформаторам, распределительным устройствам или кабельным вводам. Подходит для кабелей с бумажной изоляцией, с броней или без неё, с алюминиевой или свинцовой оболочкой. Установка допускается только вне помещений — в условиях повышенной влажности, перепадов температур и прямого солнечного света.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 25–50 мм²
• Количество жил: 3
• Тип изделия: концевая муфта
• Способ монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Изоляция кабеля: пропитанная бумажная
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Галоген-free состав: все полимеры не содержат галогенов (без выделения токсичных газов при нагреве)

Совместимость и монтаж

Муфта 3КНТп-10-25/50-Б КВТ совместима с кабелями следующих типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа необходима пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Комплектация включает:

• Перчатку, трубки жильной изоляции, концевые манжеты и жильные изоляторы (из трекингостойкого материала кирпично-красного цвета)
• Термоплавкий клей внутри всех основных элементов — обеспечивает герметичность после усадки
• Маслостойкий герметик для герметизации корня разделки кабеля
• Систему жильных изоляторов — создаёт сухие зоны и удлиняет путь тока утечки
• Болтовые наконечники (можно заменить на опрессовываемые)
• Пружину постоянного давления для заземления на металлической оболочке

Заземление на броне из стали или алюминия требует дополнительного использования комплекта заземления КМПБ. Пайка на броне выполняется с соблюдением технологий — пружина предотвращает перегрев бумажной изоляции при пайке.

Безопасность и стандарты

Муфта 3КНТп-10-25/50-Б КВТ изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов — при возгорании не выделяют едких газов, что важно для безопасности персонала и окружающей среды. Конструкция обеспечивает устойчивость к поверхностным пробоям и экологически безопасна.

Преимущества

• Высокая механическая и электрическая прочность благодаря многослойной термоусадочной системе
• Защита от внешних факторов: UV-стабилизированная оболочка, герметизация, устойчивость к влаге и перепадам температур
• Удобство монтажа: готовый комплект, минимум операций, отсутствие необходимости в сложном оборудовании
• Гибкость: возможность использования как болтовых, так и опрессовываемых наконечников
• Долговечность: срок службы более 30 лет при правильной установке

Ограничения применения

• Не применяется внутри помещений — только на открытом воздухе
• Не подходит для кабелей с полиэтиленовой или XLPE изоляцией — только для бумажной маслопропитанной
• Требуется точное соблюдение температурного режима при усадке: недостаточный прогрев снижает герметичность, перегрев — повреждает материал
• На кабели с броней из стали или алюминия обязательно использование дополнительного комплекта заземления КМПБ
• Не рекомендовано применение в местах с частыми механическими нагрузками или вибрацией без дополнительной фиксации

Примеры использования

• Оконцовка кабеля ААБл перед подключением к трансформатору на подстанции
• Монтаж конца кабеля (А)СБГ на входе в распределительный щит на улице
• Замена старого окончания кабеля в воздушной линии 10 кВ
• Подключение кабеля к кабельному вводу в цехе с открытым расположением оборудования

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в диапазон 25–50 мм²; слишком тонкий или толстый кабель не обеспечит плотной усадки
• При работе с пропановой горелкой равномерно прогревайте всю поверхность муфты, начиная с середины и двигаясь к краям
• Не допускайте контакта пламени с бумажной изоляцией — всегда используйте пружину заземления вместо пайки там, где возможно
• Проверяйте целостность термоусадочных элементов до начала работы — трещины или деформации недопустимы
• Храните муфту в сухом месте при температуре от –10 °C до +30 °C — длительное хранение при экстремальных температурах снижает эластичность материалов
• Для кабелей с алюминиевой оболочкой — всегда используйте комплект КМПБ, даже если кажется, что пружина достаточна
