Муфта кабельная концевая наружн. установки 10кВ 10ПКНТпбН-3х(35-50)/800мм с болт. наконечн. Нева-Транс Комплект 22060013 Нева Транс

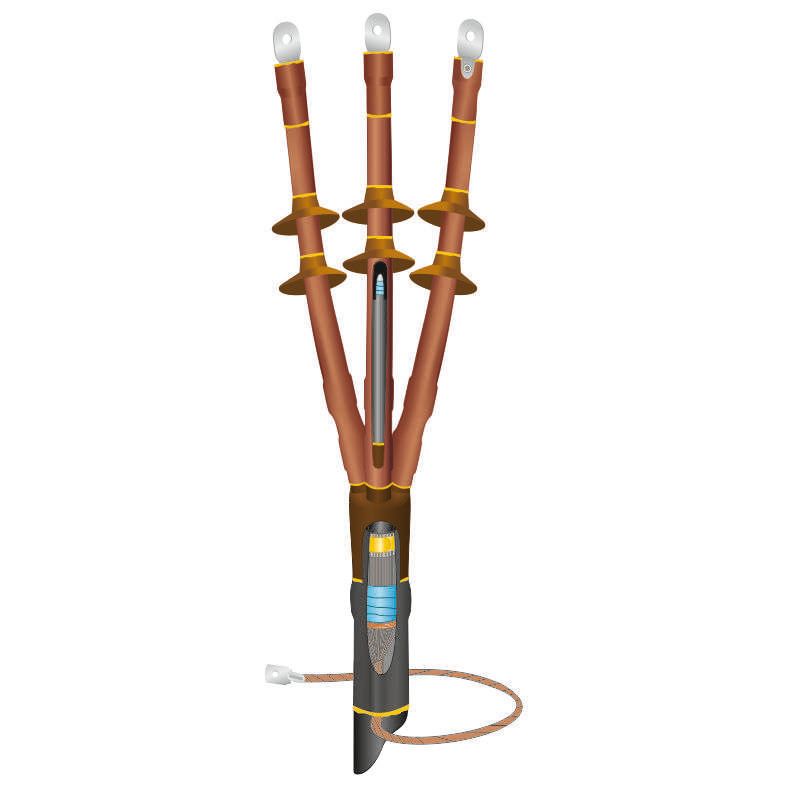

Муфта кабельная концевая наружной установки 10кВ 10ПКНТпбН-3х(35-50)/800мм с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена, обеспечивая надёжный контакт и защиту от внешней среды. Применяется в открытой сети 10 кВ, особенно там, где важны долговечность и устойчивость к суровым климатическим условиям.

Назначение и область применения

Муфта 10ПКНТпбН-3х(35-50)/800мм используется для завершения трёхжильных кабелей сечением 35–50 мм2, имеющих изоляцию из сшитого полиэтилена, медный экран и/или броню. Подходит для наружной установки - на опорах ЛЭП, в распределительных пунктах, на трансформаторных площадках, у входов в здания. Обеспечивает герметизацию и механическую защиту конца кабеля перед подключением к оборудованию через болтовые наконечники.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение кабеля: 35–50 мм2 (поддерживается два значения в одном изделии)
• Количество жил: 3
• Тип муфты: термоусадочная концевая
• Материал изоляции: сшитый полиэтилен (XLPE)
• Оболочка: ПВХ (поливинилхлорид)
• Защитный покров: наличие брони учтено в конструкции
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Способ монтажа: термоусадка с использованием газовой горелки

Совместимость и монтаж

Муфта совместима с кабелями типа АСБ, АСБл, АВБШв, ВБШв, ВБШвнг, аналогичными с изоляцией из сшитого полиэтилена и медным экраном. Для монтажа требуется:

• Газовая горелка с регулируемым пламенем (не использовать открытый огонь без контроля)
• Инструменты для зачистки кабеля (по рекомендациям производителя)
• Болтовые наконечники уже установлены - достаточно затянуть их моментом, указанным в документации к наконечнику
• Необходимо соблюдать минимальный радиус изгиба кабеля при проходе через муфту

Перед усадкой поверхность кабеля должна быть сухой и свободной от грязи. Температура окружающего воздуха во время монтажа - не ниже –40 C.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнены независимые испытания на пробой, тепловую стойкость, влагостойкость и ультрафиолетовое старение
• Имеет сертификат соответствия Госстандарта России
• Материалы не поддерживают распространение пламени и не выделяют токсичных веществ при нагреве

Преимущества

• Универсальность: одна муфта обслуживает два сечения (35 и 50 мм2), снижает запасы на объекте
• Высокая степень герметизации благодаря многослойной термоусадке
• Устойчивость к УФ-излучению - не растрескивается и не выцветает на солнце
• Работает в условиях повышенной влажности (до 98%) и экстремальных температур
• Заранее смонтированные болтовые наконечники исключают риск некорректного соединения
• Экологически безопасный материал - не содержит свинец и фталаты

Ограничения применения

• Не внутренних помещений с ограниченным доступом для термоусадки - требует пространства для работы горелкой
• Не предназначен для кабелей с бумажной изоляцией или без экрана
• Не допускается использование при температуре ниже –50 C - возможна хрупкость материала
• Не следует применять на кабелях с диаметром более 80 мм - муфта рассчитана именно на этот предел
• Не заменяет полноценную ответвительную муфту - только для оконцевания одного конца кабеля

Примеры использования

• Подключение кабеля от воздушной ЛЭП к трансформатору на столбе
• Оконцовка кабеля перед выходом в подземный коллектор или распределительный щит
• Завершение кабеля на секционном переключателе в комплектной трансформаторной будке
• Монтаж на опорах городских сетей 10 кВ в регионах с холодным климатом (Сибирь, Дальний Восток)

Практические советы

• Выбирая между 35 и 50 мм2 - ориентируйтесь на реальное сечение кабеля; муфта работает с обоими, но слишком маленькое сечение может вызвать люфт, большое - повредить стенки
• Перед монтажом проверьте целостность термоусадочных трубок - трещины недопустимы
• При работе в сырую погоду используйте защитные чехлы или временную навесную конструкцию
• Не применяйте обычный бытовой фен - нужна специальная горелка с равномерным прогревом
• После монтажа обязательно проведите визуальный осмотр: все слои должны плотно прилегать, без пузырей и складок
• Храните муфту в сухом месте при t = +5…+30 C - длительное хранение при минусовых температурах может изменить эластичность материалов
