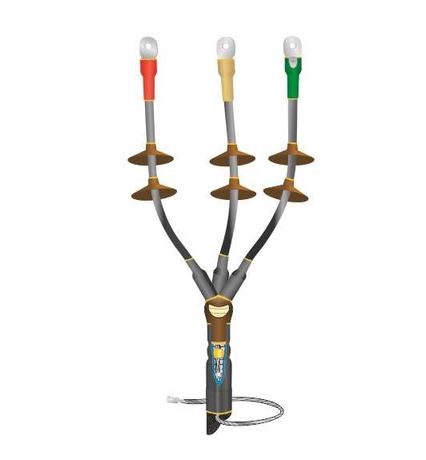

Муфта кабельная концевая наружной установки 10кВ КНТпН 3х(16-25мм) с болтовыми наконечниками Нева-Транс 22020119 Нева Транс

Муфта кабельная концевая наружной установки 10кВ КНТпН 3х(16-25мм) с болтовым наконечником от производителя Нeva-Транс Комплект предназначена для завершения трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Применяется на открытых участках сетей, включая мачтовые опоры, обеспечивая надёжную изоляцию, герметичность и механическую прочность соединения.

Назначение и область применения

Муфта кабельная концевая наружной установки 10кВ КНТпН 3х(16-25мм) с болтовым наконечником используется для оконцевания кабелей сечением 16–25 мм2 с бумажной пропитанной изоляцией. Подходит для установки на воздушных линиях, столбах, опорах и других местах с открытым доступом к атмосфере. Обеспечивает переход от кабеля к внешнему оборудованию - автоматическим выключателям, разъединителям, трансформаторам.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 16–25 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная, пропитанная
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита корпуса: IP67 (полностью защищён от пыли и временного погружения в воду)
• Тип монтажа: термоусаживание
• Выход: болтовой наконечник для подключения к шинам/оборудованию
• Герметизация: с применением регулятора напряжённости электрического поля
• Заземление: через пружину постоянного давления и терку, совместимо с пайкой бронелент

Совместимость и монтаж

Муфта кабельная концевая наружной установки 10кВ КНТпН 3х(16-25мм) с болтовым наконечником монтируется после подготовленной разделки кабеля. Все элементы (термоусаживаемые трубки, жильные изоляторы, герметик) входят в комплект. Для сборки требуется газовая горелка или мощный фен с температурой нагрева около 200–250 C. После равномерного прогрева материал плотно обтягивает кабель, формируя монолитную изоляционную оболочку. Болтовой наконечник крепится к медному экрану кабеля - предварительно необходимо зачистить и обработать контактную поверхность.

Не допускается использование с кабелями с XLPE, EPR или другой немасляной изоляцией - продукт рассчитан только на бумажную пропитанную изоляцию.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено сертификатом соответствия Госстандарта России
• Экологически безопасна, не содержит свинца и токсичных веществ
• Стойкая к УФ-излучению - не растрескивается под прямыми солнечными лучами

Преимущества

• Автономная система герметизации - не требует дополнительных материалов
• Жильные изоляторы удлиняют пути утечки тока, снижают риск пробоя
• Пружинный механизм заземления исключает повреждение бумажной изоляции при монтаже
• Устойчивость к перепадам температур и повышенной влажности делает её пригодной для сурового климата
• Один тип муфты покрывает два сечения (16 и 25 мм2) - удобство запаса и замены

Ограничения применения

• Не применяется для кабелей с пластмассовой (XLPE/EPR) изоляцией - только для бумажной пропитанной
• Требуется точное соблюдение технологии термоусаживания; недостаточный нагрев вызывает плохую адгезию
• Не рекомендовано использовать в условиях постоянного погружения в воду - хотя IP67, длительное затопление не предусмотрено
• Не предназначен для внутренней установки в распределительных устройствах - только наружная эксплуатация

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×25 перед подключением к автотрансформатору на опоре ЛЭП
• Монтаж на мачтовой подстанции 6–10 кВ для вывода питания к потребителю
• Завершение кабеля в районе с высокой влажностью (прибрежные территории, северные районы РФ)
• Ремонтная замена старой концевой заделки на воздушном ответвлении

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 16–25 мм2, иначе возможен перегрев или слабая герметизация
• При работе в холодную погоду (+5…–10 C) предварительно согрейте муфту в помещении - так она лучше деформируется при нагреве
• Избегайте попадания воды на разделку кабеля до начала монтажа - даже маленький капельный след может стать причиной пробоя
• Проверяйте целостность термоусаживаемых частей до установки - наличие порезов, трещин или вздутостей - повод отказаться от изделия
• После монтажа обязательно протестируйте изделие на сопротивление изоляции - минимальное значение должно быть выше 1000 МОм
