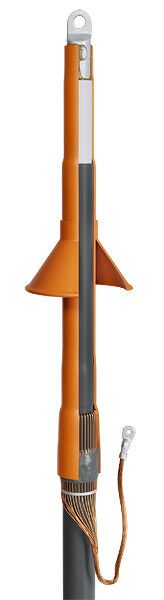

Муфта кабельная концевая 10кВ 1ПКНТ-10-150/240-Б КВТ 57813

Муфта кабельная концевая 1ПКНТ-10-150/240-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания одножильных силовых кабелей на напряжение 10 кВ вне помещений. Изделие выполнено в термоусаживаемой конструкции с готовыми болтовыми наконечниками, что ускоряет монтаж и повышает безопасность эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-10-150/240-Б используется для создания герметичного и электроизоляционного окончания одножильных кабелей с изоляцией из сшитого полиэтилена и медным экраном. Подходит для внешней прокладки - на столбах, в кабельных колодцах, на открытых участках трасс. Обеспечивает защиту от влаги, пыли и механических нагрузок. Применяется в сетях 6–10 кВ: энергообъекты, ЛЭП, подстанции, промышленные объекты.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное сечение кабеля: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Комплектация: болтовые наконечники, антитрекинговая трубка, термоплавкий клей, герметизирующая лента, жильный изолятор
• Стандарты: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Галоген-free: да - все полимеры не содержат хлора и других галогенов

Совместимость и монтаж

Муфта 1ПКНТ-10-150/240-Б совместима с кабелями следующих типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также аналогами с медными жилами. Для кабелей с алюминиевой жилой - только при условии, что сечение находится в допустимом диапазоне (150–240 мм2).

Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Процедура включает:

• Подготовку кабеля: удаление внешней оболочки, полупроводящего экрана и изоляции;
• Надевание комплектующих муфты в порядке сборки;
• Равномерный прогрев термоусаживаемых элементов до плотного прилегания;
• Формирование заземления через медный экран кабеля с последующей опрессовкой наконечника;
• Завершение герметизации лентой на месте выхода экрана.

Для кабелей с броней из стали или алюминия требуется дополнительный «Комплект заземления КМПБ». Болтовые наконечники уже установлены - достаточно затянуть их моментом, указанным в инструкции. Установка одной муфты рассчитана на одну фазу; комплект поставки содержит три единицы для монтажа всей трёхфазной системы.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - требования к высоковольтным концевым муфтам
• Защита IP67 - герметичность достигается благодаря термоплавкому клею и герметизирующей ленте
• Антитрекинговая трубка предотвращает образование поверхностных пробоев даже при загрязнении
• Жильный изолятор увеличивает длину пути утечки тока - снижает риск пробоя по поверхности
• Материалы HF (halogen free): при возгорании не выделяют токсичных газов

Преимущества

• Готовые болтовые наконечники исключают необходимость самостоятельной опрессовки
• Выравнивающая трубка равномерно распределяет электрическое поле у среза экрана - снижает риск коронного разряда
• Устойчивость к УФ-лучам и перепадам температур делает изделие долговечным на открытом воздухе
• Один комплект поддерживает два типа наконечников - болтовые и опрессовочные (по желанию заказчика)
• Не требует сложных инструментов - достаточно горелки и базового набора для подготовки кабеля

Ограничения применения

• Не применяется для многожильных кабелей - только для одножильных
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2
• Не рекомендовано использование на кабелях с броней без дополнительного комплекта КМПБ
• Не предназначен для внутрипомещенного монтажа в условиях повышенной влажности без защиты - хотя сама муфта герметична, её применение проектируется именно для наружной среды
• Муфты серии 1ПКНТ-10-800(Б) нельзя использовать с медными жилами - данная модель (150/240) таких ограничений не имеет

Примеры использования

• Оконцевание кабеля АПвП 1×240 мм2 на опоре воздушной линии 10 кВ
• Подключение кабеля от подземной камеры к трансформаторной будке
• Завершение трассы кабеля на промышленном предприятии с открытым расположением оборудования
• Замена старого окончания на новое при ремонте ЛЭП без замены всего участка

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 150–240 мм2. Отклонение недопустимо!
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 для срыва головок наконечников
• При работе в холодную погоду (ниже –20 C) нагрейте муфту перед установкой - это улучшит адгезию клея
• Не используйте открытый пламя - равномерно перемещайте горелку, чтобы избежать прожига материалов
• Проверьте герметичность после остывания: легкое давление на корпус не должно вызывать деформаций
• Заказывайте муфты кратно 3 штук - заводская отгрузка происходит только партиями по 3 единицы
