Муфта кабельная концевая 1кВ 1ПКТ(б)-1-150/240 (Б) нг-LS КВТ 74216

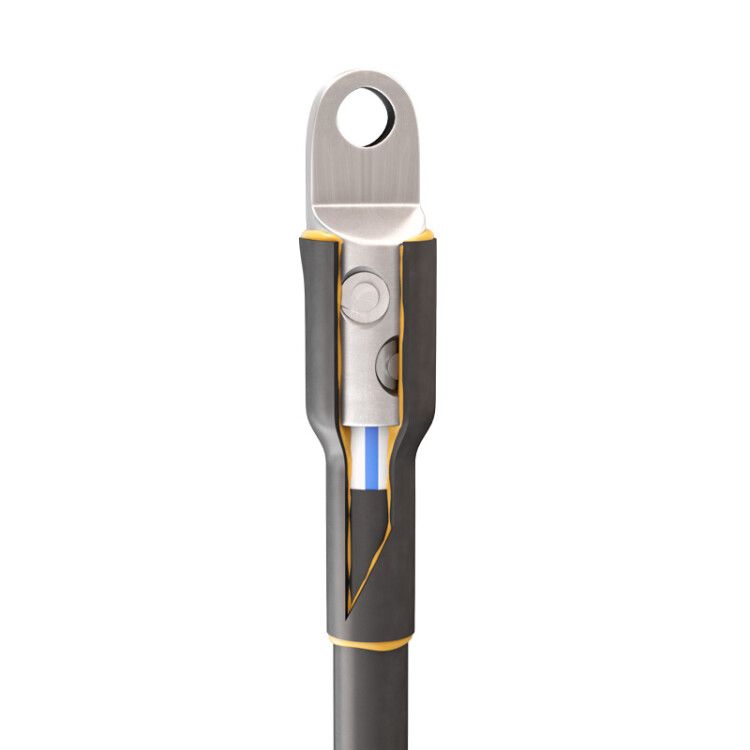

Муфта кабельная концевая 1ПКТ(б)нг-LS-1-150/240-Б с болтовыми наконечниками от компании КВТ предназначена для надёжного и герметичного оконцевания одножильных силовых кабелей с броней и изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Этот тип муфты применяется там, где важны долговечность, безопасность и устойчивость к внешним воздействиям - особенно в условиях открытой прокладки или повышенной влажности.

Назначение и область применения

Муфта 1ПКТ(б)нг-LS-1-150/240-Б используется для создания герметичного окончания кабельной жилы, когда требуется:

• защитить место отсоединения кабеля от попадания влаги, пыли и химических веществ;
• обеспечить прочное и токопроводящее соединение между кабелем и внешней аппаратурой (например, автоматическими выключателями, рубильниками, трансформаторами);
• закончить кабель, который будет работать в агрессивной среде - на улице, в шахтах, в помещениях с высокой влажностью или рядом с источниками тепла.

Подходит для кабелей с броней и изоляцией из ПВХ, СПЭ, ЭПР. Часто применяется в энергообъектах, промышленных установках, системах аварийного питания, на объектах ЖКХ и транспорте.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Количество жил: 1 (моножильный кабель)
• Тип исполнения: термоусаживаемая, негорючая, low-smoke (нг-LS) - не распространяет горение и мало дымит при нагреве
• Материал: термопластик негорючий с клеевым слоем; изоляция - пластик
• Коэффициент усадки: до 4:1 - позволяет плотно облегать кабель даже с небольшими отклонениями в диаметре
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка (нагрев феном)
• Комплектация: болтовой наконечник с рядными болтами, термоусаживаемая манжета с клеем, защитный кожух с клеем, система непаяного заземления

Совместимость и монтаж

Муфта 1ПКТ(б)нг-LS-1-150/240-Б совместима с широким спектром кабелей, включая:

• (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ,
• (А)ПвБбШв, (А)ПвБбШп,
• их негорючие версии: (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS,
• РБВ, РБВнг(А)-LS, РВГЭнг(А)-LS, РБР, АРБР, РБРнг(А), РБРнг(А)-LS, РРГЭнг(А), АРРГЭ, РБП, РПГЭ.

Как монтировать:

1. Зачистите кабель до нужной длины, удалите броню и экран (если есть).
2. Установите болтовой наконечник на жилу - эксцентриковое отверстие позволяет зафиксировать как круглую, так и секторную жилу.
3. Завинтите болты до срыва головок - момент затяжки контролируется самим механизмом, перетяга невозможен.
4. Наденьте термоусаживаемую манжету с клеем на основание кабеля, прогрейте равномерно газовым или электрическим феном до полной усадки.
5. Наденьте защитный кожух поверх манжеты, снова прогрейте - он образует дополнительную механическую и погодостойкую оболочку.
6. Не забудьте подключить непаяную систему заземления к броне кабеля.

Муфта универсальна - один комплект работает на всех сечениях от 150 до 240 мм2, что исключает необходимость иметь несколько вариантов на складе.

Безопасность и стандарты

Муфта 1ПКТ(б)нг-LS-1-150/240-Б соответствует требованиям ГОСТ 34839-2022. Материалы не поддерживают горение (нг) и выделяют минимальное количество дыма при нагреве (LS), что делает её подходящей для помещений с людьми и закрытых каналов. Устойчивость к УФ-излучению позволяет применять муфту вне помещений без дополнительной защиты.

Преимущества

• Один комплект покрывает весь диапазон сечений 150–240 мм2 - снижаются расходы на запасы и упрощается логистика.
• Автоматический контроль усилия затяжки через срывающиеся болты гарантирует качественный контакт без перетяги или недотяги.
• Клеевой слой при усадке полностью заполняет микротрещины и неровности - достигается 100%-я герметизация.
• Защитный кожух повышает механическую прочность и устойчивость к погоде, UV-излучению и химически активным средам.
• Непаянная система заземления экономит время и исключает риск плохого контакта при пайке.

Ограничения применения

• Не для многожильных кабелей - только одножильные.
• Не рекомендуется использовать на кабелях с этиленпропиленовой изоляцией без предварительной установки пружины ППД №1 - это требование указано производителем для сохранения целостности изоляции.
• Требуется наличие термофена для монтажа - невозможно собрать без нагрева.
• Работает только при температурах выше –50 C - при более низких значениях материал становится слишком хрупким для безопасной работы.

Примеры использования

• Оконцовка кабеля АВБбШв перед входом в распределительный щит на промплощадке.
• Завершение кабеля РБВнг-LS на столбе ЛЭП в регионах с суровым климатом.
• Обустройство выхода кабеля из канала в подвале с высокой влажностью.
• Ремонт поврежденного окончания кабеля на насосной станции - быстрая замена без демонтажа всей трассы.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже внутри заявленного диапазона 150–240 мм2, слишком маленькое сечение может плохо фиксироваться в наконечнике.
• При работе с кабелями типа РБВ или РБР - обязательно используйте непаяную систему заземления, она уже встроена, но должна быть правильно подключена к броне.
• Нагревайте термоусаживаемые элементы медленно, начиная с центра и двигаясь к краям - так клей равномерно распределится, и не возникнет пузырей воздуха.
• На холоде (ближе к –50 C) согрейте муфту руками или теплым воздухом перед установкой - это повысит эластичность материала.
• Храните муфты в сухом месте, избегая длительного прямого солнечного света - хотя они устойчивы к УФ, постоянное воздействие может снизить срок службы.
