Муфта кабельная концевая 1кВ 1ПКТ(б)-1-300/400 (Б) нг-LS КВТ 74217

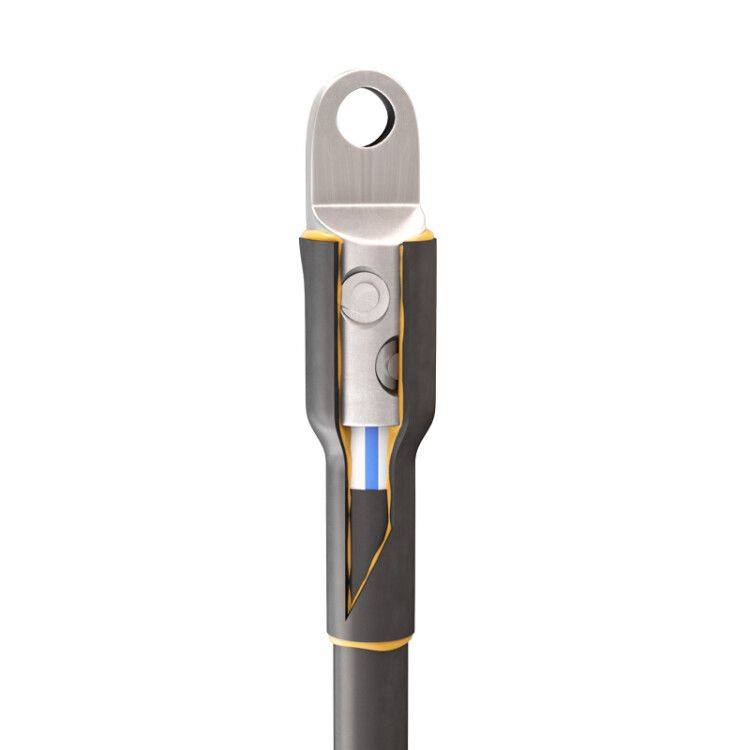

Муфта кабельная концевая 1ПКТ(б)-1-300/400 (Б) нг-LS с болтовыми наконечниками от компании КВТ предназначена для надёжного и герметичного оконцевания одножильных силовых кабелей сечением 300–400 мм2 на напряжение до 1 кВ. Изделие сочетает термоусаживаемую изоляцию, клеевой слой и болтовые соединители, что делает его удобным для монтажа в условиях повышенной влажности, перепадов температур и открытых площадках.

Назначение и область применения

Муфта 1ПКТ(б)-1-300/400 (Б) нг-LS используется для герметичного оконцевания кабелей с металлической броней и изоляцией из ПВХ, СПЭ или ЭПР. Подходит для работы в закрытых помещениях, траншейных трассах, на эстакадах, в подстанциях и других местах, где требуется высокая степень защиты от влаги, пыли и механических воздействий.

• Подходит для кабелей типов: АВБбШв, АВВБ, АПвБбШв, АВВБГ, РБВ, РБР, РБП и аналогичных с нг-LS маркировкой.
• Не применяется для кабелей с изоляцией из полиэтилена без модификаций - для таких случаев требуются специальные пружины (например, ППД №1 при работе с ЭПР).
• Рекомендована для аварийно-ремонтных работ благодаря быстрому монтажу и отказоустойчивости.

Технические характеристики

• Количество жил: 1
• Номинальное сечение кабеля: 300–400 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая, негорючая, low smoke (нг-LS)
• Материал: термопластик с негорючестью, пластиковая изоляция
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: соответствие ГОСТ 34839-2022
• Коэффициент усадки: до 4:1
• Комплектация: болтовой наконечник с рядными болтами, термоусаживаемая манжета с клеевым слоем, защитный кожух с клеем, система непаяного заземления

Совместимость и монтаж

Муфта 1ПКТ(б)-1-300/400 (Б) нг-LS совместима с любыми одножильными проводниками - как круглыми, так и секторными, моножильными и многопроволочными. Монтаж выполняется путём термоусадки с применением газовой горелки.

1. Зачистите кабель до нужной длины, удалите броню и экран.
2. Установите болтовой наконечник на жилу - эксцентриковое отверстие позволяет точно центрировать проводник.
3. Завинтите болты до срыва головок - момент затяжки автоматически регулируется конструкцией, исключая переутяжку.
4. Наденьте термоусаживаемую манжету и равномерно прогрейте её до полной усадки - клеевой слой выдавливается по краям, образуя герметичный шов.
5. Наденьте защитный кожух и также подвергните его термообработке.
6. Подсоедините систему заземления согласно проекту.

Обязательно соблюдайте рекомендации по минимальному радиусу изгиба кабеля перед установкой муфты.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для кабельных соединений на напряжение до 1 кВ.
• Материалы негорючи (нг) и малодымны (LS): снижают риск распространения пламени и выделения токсичных веществ при возгорании.
• Защита IP67 достигается за счёт герметизации клеевым слоем после усадки - предотвращает попадание воды и пыли внутрь соединения.

Преимущества

• Мультиразмерный дизайн - один комплект покрывает весь диапазон 300–400 мм2, заменяет несколько моделей.
• Автоматический контроль усилия затяжки через срывающиеся болты - гарантирует стабильный электрический контакт без перегрева.
• Высокая герметизация за счёт двухслойной термоусадки с клеем - долговечность даже в агрессивной среде.
• Устойчивость к УФ-излучению - можно использовать вне помещений без дополнительной защиты.
• Непаяная система заземления - экономит время и повышает безопасность монтажа.

Ограничения применения

• Не для кабелей с изоляцией из этленпропиленового каучука (ЭПР) без обязательного использования пружины ППД №1 - иначе возможна деформация изоляции.
• Не предназначен для кабелей с сечением менее 300 мм2 или более 400 мм2 - использование вне диапазона нарушает герметичность и прочность контакта.
• Требуется источник тепла (газовая горелка); невозможен монтаж в условиях, где нельзя применить открытый огонь.
• Не следует применять в средах с постоянным воздействием растворителей, масел или химических реагентов - материал не адаптирован для этих условий.

Примеры использования

• Оконцовка кабеля АВБбШвнг-LS на входе в распределительный щит на промплощадке.
• Ремонт поврежденного конца кабеля РБРнг(А)-LS в траншее с высоким уровнем грунтовых вод.
• Установка на конце кабеля АПвБбШвнг-LS в подземном кабельном колодце с частыми перепадами температур.
• Оснащение временных энергообъектов - строительные площадки, фестивали, мобильные пункты питания.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля действительно находилось в диапазоне 300–400 мм2 - используйте штангенциркуль, а не маркировку на внешней оболочке.
• При работе с кабелями ЭПР обязательно используйте пружину ППД №1 - она предотвращает сплющивание изоляции при усадке.
• Не допускайте перегрева термоусаживаемых элементов - длительное нагревание одного участка вызывает прожиг материала.
• Храните муфту в сухом месте при температуре от –10 C до +30 C; избегайте прямого солнечного света.
• Проверяйте целостность клеевых слоёв перед монтажом - наличие трещин или высыхания недопустимо.
