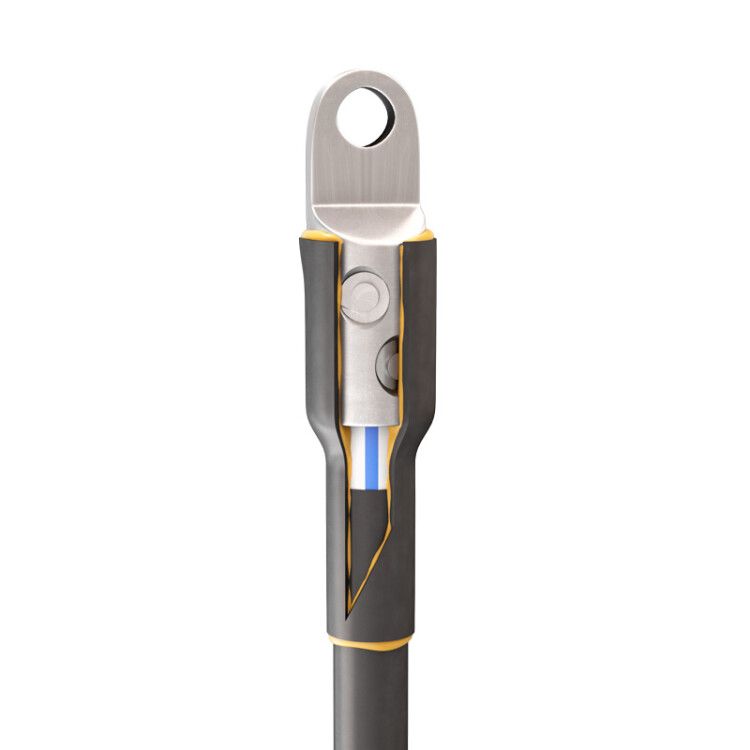

Муфта кабельная концевая 1кВ 1ПКТнг-LS-1-70/120-Б КВТ 66834

Муфта кабельная концевая 1ПКТнг-LS-1-70/120-Б с болтовыми наконечниками от бренда КВТ — это универсальное решение для надежного и герметичного оконцевания одножильных кабелей до 1 кВ. Подходит для внутренних и наружных установок, особенно эффективна там, где важны долговечность, безопасность и простота монтажа.

Назначение и область применения

Муфта 1ПКТнг-LS-1-70/120-Б используется для оконцевания кабельных жил, чтобы обеспечить качественный электрический контакт и защиту от внешних воздействий. Применяется при монтаже силовых кабелей в распределительных устройствах, на столбах, в кабельных колодцах, щитовых и других местах, где требуется герметизация концов кабеля. Особенно актуальна для аварийно-ремонтных работ благодаря быстрому монтажу и высокой надежности.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 70–120 мм²
• Тип изделия: концевая муфта
• Тип кабеля: одножильный
• Способ монтажа: термоусадка
• Исполнение: негорючее, с низким выделением дыма (нг-LS)
• Материал корпуса: термопластик негорючий
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 °C до +50 °C
• Коэффициент усадки термотрубки: до 4:1
• Нормативный документ: ТУ 3599-006-97284872-2006
• Комплектация: болтовой наконечник с рядным расположением болтов + термоусаживаемая манжета с клеевым слоем

Совместимость и монтаж

Муфта 1ПКТнг-LS-1-70/120-Б совместима с большинством одножильных кабелей до 1 кВ, включая АВВГ, ВВГнг-LS, ПвВГ, NYM, KГ, РВГнг(А)-LS и другие. Универсальная конструкция позволяет использовать её как на круглых, так и на секторных жилах — как моножильных, так и многопроволочных.

Монтаж выполняется с помощью тепловой пушки: после фиксации болтового наконечника на жиле, термоусаживаемая манжета равномерно нагревается, что вызывает усадку и активацию клеевого слоя. Клей заполняет все зазоры, образуя плотную, водонепроницаемую изоляцию. Болты имеют срывную головку — момент затяжки автоматически контролируется, предотвращая перетягивание или недотягивание.

Важно: эксцентриковое отверстие в наконечнике позволяет точно центрировать жилу даже при небольших отклонениях формы, что снижает риск повреждения при монтаже.

Безопасность и стандарты

Муфта соответствует требованиям ТУ 3599-006-97284872-2006 и ГОСТ 34839-2022. Материалы негорючи и не поддерживают горение, при возгорании выделяют минимальное количество дыма и токсичных веществ — это важно для помещений с повышенными требованиями к пожаробезопасности. Устойчивость к УФ-излучению делает изделие пригодным для наружной установки без дополнительной защиты.

Преимущества

• Универсальный диапазон сечений (70–120 мм²) — один комплект заменяет несколько специализированных решений
• Автоматический контроль усилия затяжки за счет срывных болтов — исключает человеческий фактор
• Высокая степень герметизации благодаря клеевому слою и 4:1 усадке
• Стойкость к экстремальным температурам и погодным условиям
• Не требует сварки, пайки или специальных инструментов — достаточно тепловой пушки
• Подходит для алюминиевых и медных жил (кроме моделей 1ПКТ-1-800(Б), которые предназначены только для алюминия)

Ограничения применения

• Не применяется для кабелей с сечением менее 70 мм² или более 120 мм² — возможен выход из строя или потеря герметичности
• Запрещено использование на кабелях с резиновой изоляцией, имеющей сечение выше 240 мм² — данная модель не рассчитана на такие нагрузки
• Не предназначен для работы при температурах ниже –50 °C или выше +50 °C
• Модель 1ПКТ-1-800(Б) (не указанная в этом артикуле) — только для алюминиевых жил; данный продукт (1ПКТнг-LS-1-70/120-Б) работает с медью и алюминием
• Требуется источник тепла (термофен) — без него монтаж невозможен

Примеры использования

• Оконцевание кабеля ВВГнг-LS перед подключением к автоматическому выключателю в распределительном щите
• Защита конца кабеля КГ на внешнем участке трассы, где есть риск попадания воды
• Ремонт поврежденного конца кабеля на воздушной ЛЭП с использованием временного перехода
• Монтаж в кабельных колодцах, где необходима защита от влаги и грызунов
• Обслуживание оборудования на промышленных объектах: конвейеры, насосные станции, системы вентиляции

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля диапазону 70–120 мм² — даже небольшое отклонение может нарушить герметичность
• При работе с алюминиевыми жилами используйте антиоксидантную пасту — она продлит срок службы контакта
• Нагревайте термоусаживаемую трубку равномерно, начиная с середины и двигаясь к краям — так избежите образования пузырей
• Не допускайте перегрева материала — при температуре выше 150 °C возможно деформирование или плавление
• Храните муфту в сухом месте, избегая прямого солнечного света — хотя материал устойчив к УФ, длительное воздействие может снизить эластичность
• Для ремонтных команд рекомендуется иметь в наличии несколько комплектов — универсальность этого решения экономит время и место в ящике инструментов
