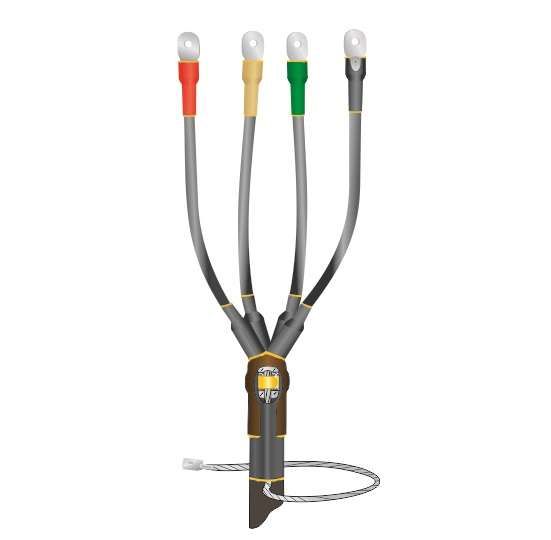

Муфта кабельная концевая универсальная 1кВ 1ПКВ(Н)ТпбН-4х(16-25) с болтовыми наконечниками, 10ПКВтО-1х(70-120) от производителя Нева-Транс Комплект предназначена для герметичного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена. Применяется как во внутренних помещениях, так и на открытом воздухе, обеспечивая надёжную изоляцию и механическую защиту при напряжении до 10 кВ.

Назначение и область применения

Муфта 10ПКВтО-1х(70-120) используется для завершения кабельных линий - то есть для создания герметичного и защищённого окончания кабеля, где он подключается к оборудованию, трансформатору, распределительному щиту или другому устройству. Подходит для кабелей с сечением жил 16–25 мм2 и бронированными оболочками. Применяется в системах энергоснабжения: на подстанциях, в цехах, на объектах ЖКХ, в линиях связи, на промышленных площадках. Может монтироваться как внутри помещений (даже с повышенной влажностью), так и на открытом воздухе.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 16–25 мм2
• Количество жил: 1 (муфта рассчитана на один кабель, хотя в названии указано “4х” - это указание на типоразмер серии, не число жил в кабеле)
• Тип изоляции кабеля: сшитый полиэтилен
• Способ монтажа: термоусадка
• Экран: наличие - да (обеспечивает равномерное распределение электрического поля)
• Защитный покров: с броней (совместима с бронированными кабелями)
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: модифицированный полимер
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Марка изделия: 10ПКВтО

Совместимость и монтаж

Муфта совместима только с одножильными кабелями с изоляцией из сшитого полиэтилена и бронированной оболочкой. Диаметр кабеля должен соответствовать заявленному сечению 16–25 мм2. Для монтажа требуется:

• Правильно выполненная разделка кабеля (длина разделки должна соответствовать инструкции производителя)
• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов
• Зажимы для соединения жилы с болтовыми наконечниками (наконечники уже входят в комплект)
• Принадлежности для заземления: пружина постоянного давления и терка (входят в комплект)

Не допускается использование с многожильными кабелями, кабелями с бумажной или ПВХ-изоляцией, а также с кабелями меньшим или большим сечением - это снижает герметичность и прочность соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Соответствует ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России
• Устойчива к ультрафиолету, атмосферным осадкам и перепадам температур
• Экологически безопасна - не содержит свинца и других запрещённых веществ

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Автоматическое заземление через пружину и терку - не требует дополнительных креплений
• Широкий температурный диапазон позволяет использовать в суровых климатических условиях
• Устойчивость к УФ-излучению делает её пригодной для открытой установки без дополнительной защиты
• Компактная форма и готовые болтовые наконечники ускоряют монтаж

Ограничения применения

• Не применяется для кабелей с сечением менее 16 мм2 или более 25 мм2 - риск разрыва или плохого контакта
• Не подходит для кабелей с бумажной, ПВХ или резиновой изоляцией - материал термоусадки адаптирован только под сшитый полиэтилен
• Не предназначен для монтажа на кабели без брони - отсутствие механической опоры может повредить конструкцию
• Требуется точное соблюдение технологии термоусадки - недостаточный или избыточный нагрев снижает надёжность
• Не рекомендуется для использования в местах с постоянным погружением в воду - IP67 не гарантирует длительную работу под водой

Примеры использования

• Оконцевание кабеля ВВБШв 1×25 перед подключением к трансформатору на подстанции
• Завершение кабеля ААБл 1×25 на столбе ЛЭП в северном регионе при минус 40 C
• Подключение кабеля к шинной системе в цеху с высокой влажностью (например, на пищевом предприятии)
• Монтаж на выходе из распределительного щита в подвале многоэтажного дома

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже небольшое отклонение (например, 20 мм2 вместо 25) может вызвать проскальзывание или трещины в термоусадке
• Обязательно используйте термический источник с контролируемой температурой - обычный бытовой фен не подойдёт
• При работе на открытом воздухе закрывайте место монтажа от ветра и осадков до полного остывания муфты
• Проверьте плотность прилегания термоусадочной трубки - она должна полностью обтянуть кабель без пузырей и складок
• После монтажа проведите визуальный контроль: все слои должны быть равномерно усажены, наконечники затянуты моментом, указанным в документации
• Храните муфту в сухом месте при температуре от –20 C до +30 C - хранение при экстремальных температурах может изменить свойства полимера
