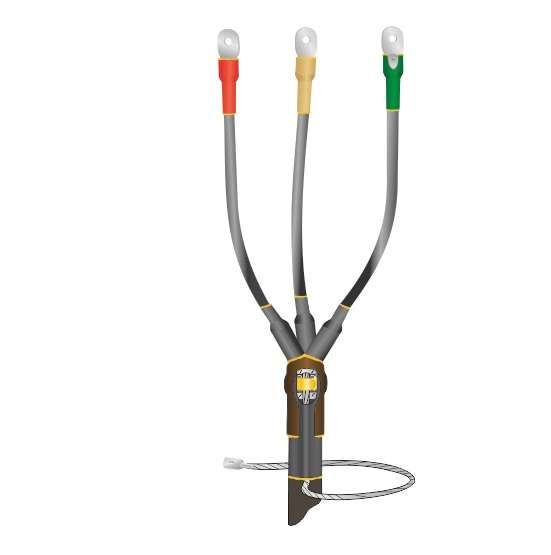

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпбнг-LS-3х(150-240) без наконечн. Нева-Транс Комплект 22040068 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(150-240) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных бронированных кабелей сечением 150–240 мм2 на напряжение до 1 кВ. Подходит как для внутренних, так и для наружных условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(150-240) используется для завершения трёхжильных силовых кабелей с пластмассовой изоляцией и металлической броней. Применяется там, где требуется надёжная изоляция, защита от внешних факторов и соблюдение норм пожарной безопасности. Подходит для монтажа на кабельных линиях в помещениях, туннелях, на опорах, в распределительных устройствах и других местах, где возможны перепады температур и повышенная влажность.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2 (поддерживается три стандарта: 150, 185, 240)
• Количество жил: 3
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимерный состав
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: до 98%
• Защита от внешнего воздействия: есть (защитный покров с броней)
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(150-240) совместима исключительно с кабелями, имеющими:

• трёхжильную структуру;
• пластмассовую изоляцию;
• металлическую броню (внутреннюю или наружную);
• диаметр, соответствующий сечению 150–240 мм2.

Монтаж выполняется методом термоусадки: все элементы нагреваются равномерно с помощью газовой горелки или профессионального теплового фена. Для обеспечения заземления предусмотрен механизм с пружиной постоянного давления и теркой - они обеспечивают надёжный контакт между медными бронелентами кабеля и заземляющим проводником. Наконечники в комплект не входят - их необходимо подготовить отдельно.

Безопасность и стандарты

Муфта выполнена из материалов класса нг-LS - она не поддерживает горение и минимизирует выделение дыма и токсичных газов при возгорании. Соответствует обязательным требованиям пожарной безопасности РФ. Прошла независимые испытания и имеет действующие сертификаты соответствия ГОСТ 13781.0-86 и спецификации ТУ Нева-Транс 3599-012-31930690-2016. Экологически безопасна, не содержит свинца и других запрещённых веществ.

Преимущества

• Высокая механическая прочность за счёт полимерного корпуса и усиленной защиты от брони.
• Широкий температурный диапазон позволяет использовать её в суровых климатических условиях - от Арктики до южных регионов.
• Устойчивость к УФ-излучению и атмосферным осадкам делает её пригодной для открытого монтажа.
• Герметизация достигается за счёт одновременной усадки всех слоёв - снижает риск попадания влаги и пыли.
• Легко проверяемая сборка: после монтажа видна равномерная усадка, что служит визуальным подтверждением качества соединения.

Ограничения применения

• Не для кабелей без брони - требование к наличию металлической оболочки обязательно.
• Не предназначен для кабелей сечением менее 150 мм2 или более 240 мм2 - использование вне этого диапазона недопустимо.
• Запрещено применять при температурах ниже –50 C или выше +50 C - материал теряет эластичность или деформируется.
• Требуется наличие оборудования для термоусадки (горелка или фен) - нельзя смонтировать без нагревательного инструмента.
• Не заменяет клеммы или наконечники - заземляющий провод и токоведущие части должны быть подготовлены отдельно.

Примеры использования

• Оконцовка кабеля ВВБШв 3×185 на столбе ЛЭП.
• Подключение питания к распределительному шкафу в цеху с высокой влажностью.
• Завершение кабеля АВБбШв 3×240 в подземном колодце.
• Монтаж в кабельных каналах промышленных объектов, где важна пожаробезопасность.

Практические советы

• Перед монтажом внимательно проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы измерить диаметр изоляции, а не просто ориентируйтесь на маркировку.
• Обязательно удалите всю броню и экран до уровня, указанного в инструкции - неверная разделка вызывает плохую усадку.
• Нагревайте муфту равномерно, начиная с центральной части, двигаясь к краям - это предотвращает образование воздушных пузырей.
• Проверяйте плотность контактов заземления: пружина должна плотно прилегать к броне без люфта; при необходимости - дополнительно затянуть терку.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных значениях может повлиять на свойства полимера.
