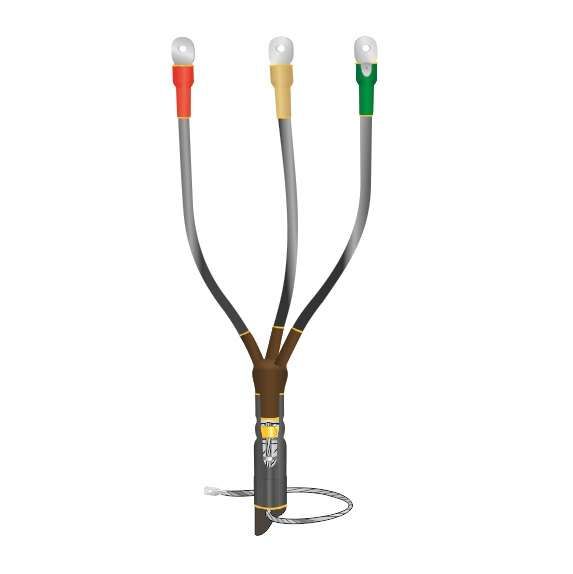

Муфта кабельная концевая внутр. установки 1кВ 1КВТпнг-LS-3х(150-240) без наконечн. Нева-Транс Комплект 22040036 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ 1КВТпнг-LS-3х(150-240) без наконечников от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 150–240 мм2. Применяется внутри помещений, обеспечивает пожаробезопасность и устойчивость к перепадам температур.

Назначение и область применения

Муфта кабельная концевая внутренней установки 1 кВ 1КВТпнг-LS-3х(150-240) используется для завершения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Подходит для работы на напряжении до 1 кВ включительно. Предназначена исключительно для внутреннего монтажа - в помещениях любых категорий влажности: производственные цеха, распределительные пункты, трансформаторные подстанции, жилые и общественные здания.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2 (поддерживает три стандарта: 150, 185, 240)
• Количество жил: 3
• Тип изделия: концевая муфта
• Метод монтажа: термоусадка
• Материал корпуса: полимер
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Защитный покров: предусмотрено крепление к броне или металлической оболочке кабеля

Совместимость и монтаж

Муфта кабельная концевая внутренней установки 1 кВ 1КВТпнг-LS-3х(150-240) совместима с кабелями типа АВВГ, ААШв, ВВГ, АВБбШв и аналогичными, имеющими бумажную или полиэтиленовую изоляцию. Для монтажа требуется термоусадочное оборудование - газовая горелка или профессиональный фен с регулируемой температурой. Процедура выполняется после подготовки разделки кабеля:

• Снятие внешних слоёв изоляции и брони;
• Подготовка жил к соединению;
• Надевание термоусадочных элементов на кабель перед сборкой;
• Равномерное нагревание трубок до плотного прилегания;
• Заземление: для кабелей с бумажной изоляцией - через пружину и терку; для бронированных - пайкой к бронелентам.

Обратите внимание: муфта поставляется без наконечников - их необходимо подбирать отдельно в соответствии с сечением жил и типом клеммы.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнена по нормам пожарной безопасности: материал нг-LS предотвращает распространение пламени и снижает выделение токсичных газов и дыма при возгорании
• Произведённая продукция прошла независимые испытания и имеет действующие сертификаты соответствия требованиям Госстандарта РФ

Преимущества

• Экологическая безопасность: материалы не выделяют хлора и других опасных веществ даже при повышенных температурах
• Стабильность в широком диапазоне температур - работает при минус 50 C и выше
• Высокая механическая прочность за счёт термоусадочной технологии
• Универсальность: одна модель подходит сразу для трёх сечений кабеля (150, 185, 240 мм2)
• Не требует специальных инструментов кроме термофена/горелки

Ограничения применения

• Не предназначен для наружной установки - не защищён от воздействия осадков, УФ-излучения и механических повреждений
• Не применяется для кабелей с напряжением выше 1 кВ
• Не совместим с кабелями без брони, если требуется усиленное заземление - требуется дополнительное решение
• Не допускается использование без соблюдения технологии термоусадки - некорректный нагрев приведёт к утечкам или пробоям
• Не содержит наконечники - их необходимо закупать отдельно

Примеры использования

• Оконцовка кабеля АВВГ 3×185 мм2 на входе в распределительный щит в производственном цеху
• Завершение трёхжильного кабеля ААШв 3×240 мм2 в подземной кабельной камере
• Монтаж конца силового кабеля в трансформаторной будке с повышенными требованиями к пожарной безопасности

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - муфта рассчитана именно на 150–240 мм2, меньшие или большие значения недопустимы
• Выбирайте наконечники с учётом диаметра жил и типа клеммы (например, медные, с изоляцией или без)
• При работе с кабелями с бумажной изоляцией обязательно используйте пружину и терку для надёжного заземления - игнорирование этого шага нарушает требования безопасности
• Нагревайте термоусадочные элементы равномерно, начиная с центра и двигаясь к краям - так избежите образования воздушных пузырей
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие низких температур может сделать полимер хрупким
