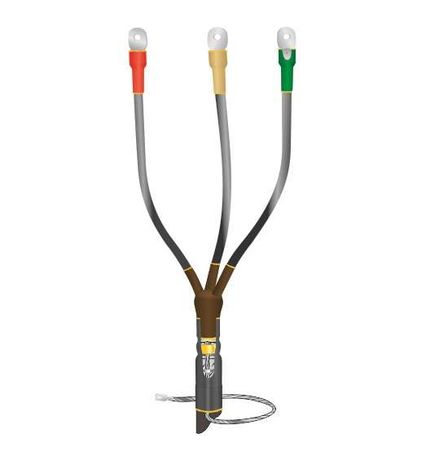

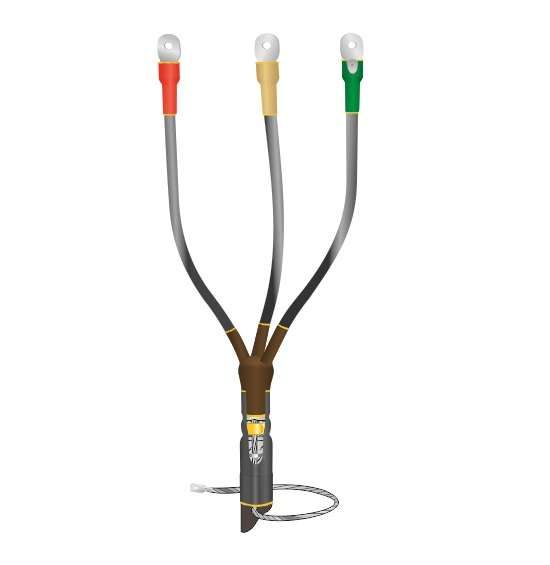

Муфта кабельная концевая внутр. установки 1кВ КВТп 3х(150-240мм) без наконечн. Нева-Транс Комплект 22020004 Нева Транс

Муфта кабельная концевая внутренняя установки 1 кВ КВТп 3х(150-240 мм) без наконечников - это термоусаживаемая муфта для герметичного оконцевания трёхжильных силовых кабелей сечением 150–240 мм2, предназначенная для внутренней установки в помещениях. Произведённая компанией Нева-Транс Комплект, она обеспечивает надёжную изоляцию и механическую защиту конца кабеля без необходимости использования наконечников.

Назначение и область применения

Муфта кабельная концевая внутренняя установки 1 кВ КВТп 3х(150-240 мм) без наконечников используется для завершения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё. Применяется исключительно внутри зданий - в распределительных устройствах, трансформаторных подстанциях, кабельных камерах и других закрытых помещениях любой степени влажности. Подходит для кабелей с номинальным напряжением до 1 кВ включительно.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение кабеля: 150–240 мм2 (поддерживается три значения: 150, 185, 240 мм2)
• Количество жил: 3
• Тип исполнения: термоусадочный
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защитный покров: наличие брони у кабеля допускается
• Способ монтажа: термоусадка с использованием газовой горелки или фена

Совместимость и монтаж

Муфта кабельная концевая внутренняя установки 1 кВ КВТп 3х(150-240 мм) без наконечников совместима с кабелями типа АСБ, ААБл, ВВГ, NYM и аналогичными, имеющими бумажную или полиэтиленовую изоляцию. Для монтажа требуется предварительная подготовка конца кабеля - удаление внешних слоёв, зачистка жил и брони (при наличии). Все элементы муфты устанавливаются последовательно, после чего нагреваются равномерно до полной усадки. Особое внимание следует уделить плотному прилеганию термоусадочных трубок к поверхности кабеля - недостаточный прогрев снижает герметичность.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Производится по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено соответствие сертификатом Госстандарта России
• Экологически безопасный материал - не содержит свинец и другие запрещённые вещества

Преимущества

• Высокая степень защиты благодаря однородной термоусадке - исключает попадание влаги и пыли
• Не требует применения наконечников - экономит время и материалы
• Стойкая к перепадам температур - работает в широком диапазоне от –50 до +50 C
• Легко монтируется на месте - не нуждается в специальных инструментах кроме фена или горелки
• Обеспечивает надёжное соединение с бронёй через пружину давления и пайку

Ограничения применения

• Не применяется на открытом воздухе - не имеет защиты от УФ-излучения и осадков
• Не подходит для кабелей сечением менее 150 мм2 или более 240 мм2 - возможна потеря герметичности
• Запрещено использование в условиях повышенной взрывоопасности или вблизи открытого пламени во время монтажа
• Не рекомендовано применение на кабелях с алюминиевой жилой без согласования с заводом-изготовителем

Примеры использования

• Оконцевание кабеля АСБ 3×185 перед подключением к шинной системе в подземном распределительном пункте
• Завершение кабеля ВВГнг 3×240 на выходе из трансформаторной будки в цеху
• Подключение кабеля ААБл 3×150 к автоматическому выключателю в щитовой комнате

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно соответствует заявленному диапазону - даже небольшое отклонение влияет на качество усадки
• Используйте только термостойкий фен или газовую горелку с регулируемым пламенем - слишком высокая температура повредит полимер
• При работе с кабелем с бумажной изоляцией обязательно используйте пружину давления и терку для заземления - это обязательное условие безопасности
• При пайке броневых лент соблюдайте технологию: не перегревайте место пайки, чтобы не повредить изоляцию жил
• Храните муфту в сухом месте при температуре от –15 до +30 C - длительное воздействие холода ниже –30 C может сделать полимер хрупким
