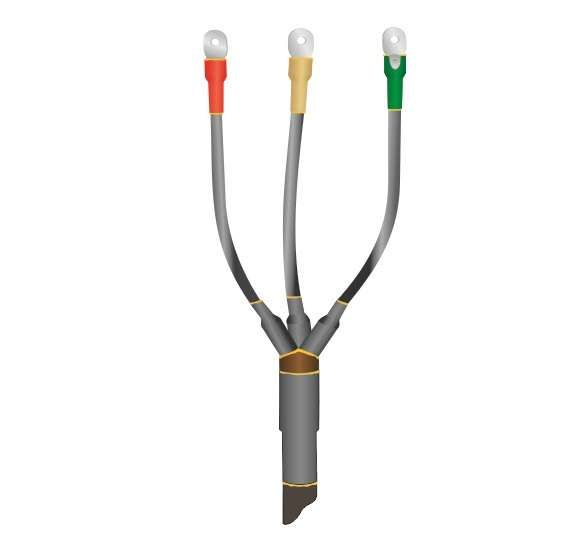

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тп-3х(150-240) без наконечн. Нева-Транс Комплект 22020156 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-3х(150-240) без наконечника от компании Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных кабелей с изоляцией из полиэтилена или аналогичных материалов, сечением 150–240 мм2, на напряжение до 1 кВ. Подходит для внутренней и наружной установки, обеспечивает долговременную защиту от внешних факторов.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тп-3х(150-240) используется для завершения силового кабеля - создаёт герметичный, механически прочный и электроизоляционный переход между кабелем и оборудованием (например, распределительным щитом, трансформатором, двигателем). Применяется там, где требуется исключить попадание влаги, пыли и других агрессивных сред на место соединения. Особенно актуальна для условий повышенной влажности, перепадов температур и открытой прокладки.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил: 3
• Сечение кабеля: 150 мм2, 185 мм2, 240 мм2
• Тип изоляции кабеля: пластмассовая (без брони)
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание
• Материал корпуса: модифицированный полимер, устойчивый к УФ-излучению
• Сертифицирована по ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тп-3х(150-240) совместима только с кабелями без металлической брони и с изоляцией из полиэтилена, ЕВП, ПВХ или аналогичными материалами. Для монтажа требуются:

• Правильно выполненная разделка кабеля (длина зачистки должна соответствовать указаниям в инструкции)
• Горелка или высокотемпературный фен (температура нагрева - около 200–250 C)
• Отсутствие сквозняков во время усадки

Не используйте газовые горелки с открытым пламенем - возможен перегрев и повреждение материала. Лучше применять специализированные термофены с регулировкой температуры.

Безопасность и стандарты

Муфта кабельная концевая 1ПКВ(Н)Тп-3х(150-240) прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 (муфты термоусаживаемые) и собственным техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Экологически безопасна, не содержит свинца и других запрещённых веществ.

Преимущества

• Высокая степень герметизации благодаря равномерному термоусаживанию
• Устойчивость к УФ-излучению - можно использовать вне зданий без дополнительной защиты
• Широкий диапазон рабочих температур - подходит для холодных регионов
• Экономия времени: один тип муфты покрывает три сечения кабеля (150/185/240 мм2)
• Нет необходимости в использовании наконечников - снижает риск плохого контакта при сборке

Ограничения применения

• Не кабели с бронёй - необходимо предварительное удаление бронирующего слоя перед монтажом
• Запрещено использование на кабелях с бумажной маслопромитной изоляцией
• Не рекомендовано монтировать при температуре ниже –50 C - материал становится хрупким
• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не заменяет ответвление или соединение - только концевое оконцевание

Примеры использования

• Подключение кабеля от кабельной линии к вводному устройству в цеху
• Оконцевание питания насосной станции на открытом участке
• Завершение кабеля, ведущего к частотному преобразователю на объекте с высокой влажностью
• Обустройство выхода кабеля из колодца или камеры

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - даже небольшая разница (например, 120 вместо 150) может вызвать недостаточную плотность усадки
• При работе на улице закрывайте место монтажа от ветра - неравномерное остывание приводит к деформациям
• Не торопитесь с прогревом - медленный и равномерный нагрев гарантирует качественную усадку
• Проверяйте целостность термоусаживаемых элементов до начала работ - наличие трещин или вздутостей - повод отказаться от использования
• Храните муфту в оригинальной упаковке, в сухом месте при t = +5…+30 C - длительное хранение при минусовых температурах снижает эластичность материала
