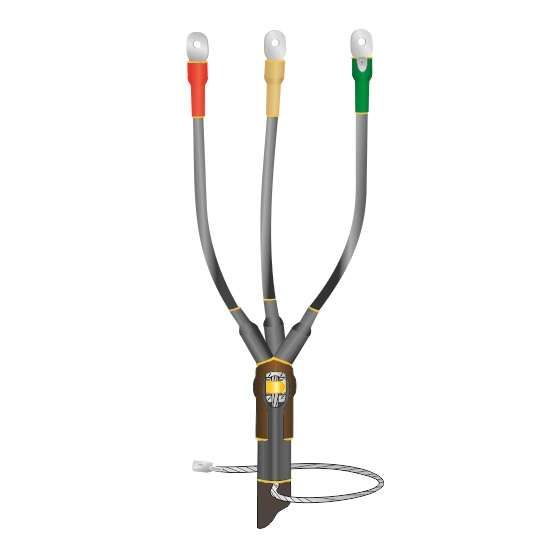

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпб-3х(70-120) без наконечн. Нева-Транс Комплект 22020131 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпб-3х(70-120) без наконечника от компании Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей с изоляцией из пластмассы и бронированием, сечением 70–120 мм2, рассчитана на работу под напряжением до 1 кВ. Подходит для внутренней и наружной установки, обеспечивая долговременную защиту от внешних факторов.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпб-3х(70-120) используется для завершения кабельных линий - то есть создаёт герметичный и электроизоляционный переход от открытой части кабеля к оборудованию, шкафу или другому устройству. Применяется там, где требуется надёжная изоляция и механическая защита конца кабеля: на трансформаторных подстанциях, распределительных пунктах, в кабельных колодцах, на опорах ЛЭП, в промышленном оборудовании.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 70, 95, 120 мм2 (универсальная поддержка трёх значений)
• Число жил: 3
• Тип изоляции кабеля: пластмассовая (ПВХ, полиэтилен и аналоги)
• Наличие брони: да (совместима с кабелями с металлической бронёй)
• Температурный режим работы: от –50 C до +50 C
• Влажность: до 98 % при любой температуре
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание
• Гарантированный срок службы: более 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпб-3х(70-120) совместима исключительно с трёхжильными кабелями указанного сечения и типом изоляции. Для монтажа требуются:

• Правильно выполненная разделка кабеля (длина зачистки должна соответствовать чертежу в инструкции)
• Горелка или высокотемпературный фен (температура нагрева - около 200–240 C)
• Заземляющий провод (не входит в комплект; необходимо подготовить самостоятельно)

Основные элементы муфты - трубки и накладки - изготовлены из модифицированного термоусаживающегося полимера. После равномерного прогрева они плотно облегают кабель, образуя монолитную изоляцию. Крепление заземления осуществляется через пружину постоянного давления и терку - соединение с броневой лентой происходит без сварки и болтов.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 - нормы для кабельных муфт до 1 кВ
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Не содержит галогенов, не выделяет токсичных веществ при перегреве

Преимущества

• Универсальность: одна муфта покрывает три сечения кабеля (70/95/120 мм2), снижает потребность в запасах
• Высокая степень герметизации благодаря термоусадке - предотвращает попадание влаги и пыли
• Устойчивость к УФ-излучению - не хрупнет и не трескается на солнце
• Работает в суровых условиях: Arctic-диапазон (-50 C) и повышенная влажность (до 98%)
• Лёгкий вес и компактность - удобна для монтажа в труднодоступных местах
• Экологически безопасна - материал не выделяет опасных паров даже при аварийном перегреве

Ограничения применения

• Не кабели с бумажной масляной изоляцией
• Не предназначен для кабелей с медным экраном без брони - возможен риск повреждения изоляции
• Требуется точное соответствие сечения: нельзя использовать на кабеле меньше 70 мм2 или больше 120 мм2
• Не заменяет ответвительную муфту - работает только на конце линии
• Не допускается использование без правильной разделки кабеля - некорректная подготовка вызывает пробой

Примеры использования

• Оконцовка кабеля ВВБШв 3×95 перед подключением к щиту управления насосной станции
• Защита конца кабеля АВБбШв 3×120 на воздушной опоре ЛЭП 0,4 кВ
• Завершение кабеля NYM 3×70 внутри распределительного шкафа в цеху с высокой влажностью
• Монтаж на выходе кабеля от трансформатора в закрытом кабельном канале

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 70–120 мм2 - используйте штангенциркуль
• Обязательно удалите все острые кромки брони после разделки - они могут повредить термоусадочную трубку
• При работе на улице в холодную погоду согрейте муфту в помещении хотя бы 15 минут перед установкой
• Нагревайте поверхность равномерно, начиная с центральной части и двигаясь к краям - чтобы избежать пузырей и недожатых участков
• Проверьте целостность термоусадочных элементов до начала работ - наличие микротрещин или деформаций - повод отказаться от монтажа
• Заземляющий провод должен иметь достаточную площадь сечения (минимум 16 мм2 меди) и хорошо затянуться пружиной - слабое контактное соединение - причина перегрева
