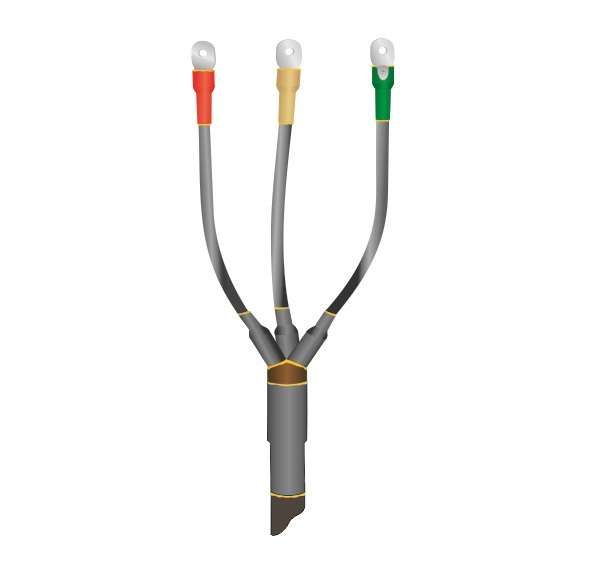

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тп-3х(16-25) без наконечн. Нева-Транс Комплект 22020153 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-3х(16-25) без наконечника от компании Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных кабелей с изоляцией из пластмассы и сечением 16–25 мм2 на напряжение до 1 кВ. Подходит для внутренней и наружной установки, обеспечивает надёжную изоляцию и защищает от внешних факторов.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тп-3х(16-25) используется для завершения кабельных линий - то есть создаёт герметичный и электроизоляционный переход от открытой части кабеля к оборудованию, шкафу, трансформатору или другому устройству. Применяется там, где требуется надёжная изоляция и защита от влаги, пыли и перепадов температур. Особенно актуальна для объектов с повышенными требованиями к безопасности: распределительные пункты, насосные станции, промышленные цеха, уличные щитовые, энергообъекты.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил: 3
• Сечение кабеля: 16–25 мм2
• Тип изоляции кабеля: пластмассовая, без брони
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание
• Материал корпуса: модифицированный полимер
• Устойчивость к УФ-излучению: да
• Соответствие: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта 1ПКВ(Н)Тп-3х(16-25) совместима исключительно с трёхжильными кабелями с пластмассовой изоляцией и сечением 16–25 мм2. Бронированные кабели, кабели с бумажной изоляцией или сечением вне указанного диапазона - не подходят. Для монтажа требуются:

• Правильно выполненная разделка кабеля (длина изоляции, экрана, жил должна точно соответствовать чертежу в инструкции
• Горелка или высокотемпературный фен (температура нагрева - около 140–160 C)
• Защитные перчатки и средства индивидуальной защиты

Не используйте газовые горелки с открытым пламенем - возможен перегрев и повреждение материала. Лучше применять специализированные термофены с регулировкой температуры.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует обязательным нормам ГОСТ 13781.0-86 и собственным техническим условиям ТУ Нева-Транс. Полимерный материал не содержит токсичных веществ, не выделяет опасных паров при термоусаживании, что делает её безопасной для рабочих и окружающей среды.

Преимущества

• Высокая механическая прочность после усадки - не деформируется под нагрузкой
• Эластичный материал плотно облегает кабель, предотвращая попадание влаги
• Устойчивость к атмосферным осадкам, снегу, ветру и перепадам температур
• Не требует периодического обслуживания
• Поддерживает долговременную работу даже в условиях высокой влажности
• Легко отличить от других типов - цвет и форма корпуса стандартизированы

Ограничения применения

• Не применяется для кабелей с металлической броней - требует другой модели
• Запрещено использовать с кабелями сечением менее 16 мм2 или более 25 мм2 - риск недостаточной усадки или разрушения
• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не рекомендовано использование в зонах с частыми химическими выбросами (например, кислотные пары, растворители)
• Требуется точное соблюдение технологии термоусаживания - неквалифицированный монтаж снижает надёжность

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×25 перед подключением к автомату в наружном щите
• Завершение линии питания от трансформаторной подстанции к светильнику на улице
• Монтаж в кабельной канализации внутри производственного цеха
• Обеспечение герметизации в местах выхода кабеля из земли
• Работа в холодных регионах (Сибирь, Дальний Восток) благодаря широкому температурному диапазону

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - если провода сложены в пучок, измеряйте суммарное сечение каждой жилы
• При работе в сыром климате обязательно просушите место соединения перед установкой муфты
• Не снимайте защитную плёнку с элементов муфты заранее - она нужна для сохранения целостности материалов
• При термоусаживании равномерно прогревайте поверхность, начиная с центра и двигаясь к краям - это предотвратит образование воздушных пузырей
• Проверяйте качество усадки: после остывания муфта должна полностью обтянуть кабель без складок, зазоров и вздутий
• Артикул 22020153 - всегда сверяйтесь с этим номером при заказе, чтобы получить именно модель без наконечника
