Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпбнг-LS-3х(16-25) без наконечн. Нева-Транс Комплект 22040065 Нева Транс

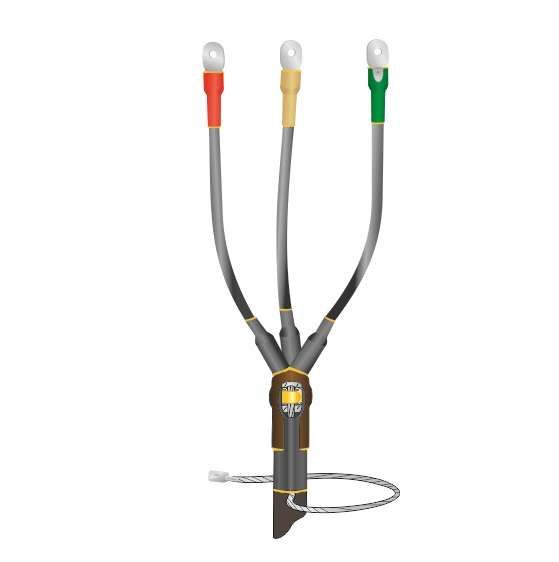

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(16-25) без наконечников от Нева-Транс Комплект - это готовое решение для герметичного и безопасного оконцевания трёхжильных бронированных кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Подходит как для внутренних, так и для наружных условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(16-25) без наконечников используется для завершения трёхжильных силовых кабелей с пластмассовой изоляцией и металлической броней. Применяется там, где требуется надёжная изоляция и защита от внешних факторов: на опорах ЛЭП, в распределительных устройствах, в траншейных колодцах, на промышленном оборудовании, в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 3
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от влаги: работает при относительной влажности до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(16-25) без наконечников совместима с кабелями типа АВБбШв, АСБ, ВБбШв и аналогичными с броней и полиэтиленовой или ПВХ изоляцией. Для монтажа требуются:

• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов;
• Правильно выполненная разделка кабеля - длина зачистки должна точно соответствовать указаниям в инструкции;
• Заземление брони осуществляется через пружину постоянного давления и терку, которые уже входят в комплект - достаточно закрепить её на бронелентах перед усадкой.

Не используйте открытый пламя - применяйте контролируемый тепловой поток, чтобы избежать повреждения материала.

Безопасность и стандарты

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(16-25) без наконечников изготовлена из материалов класса нг-LS, что обеспечивает самозагашение при возгорании и минимальное выделение дыма и токсичных газов. Соответствует обязательным нормам пожарной безопасности РФ. Произведённая продукция прошла независимые испытания и имеет действующие сертификаты соответствия ГОСТ и ТУ.

Преимущества

• Высокая механическая прочность благодаря полимерному корпусу и термоусадке - исключает попадание влаги и пыли;
• Устойчивость к УФ-излучению и атмосферным осадкам - позволяет использовать вне помещения;
• Автономная система заземления брони - не требует доп. деталей;
• Работает в широком температурном диапазоне - от Arctic до жаркого климата;
• Экологически безопасна - материалы не выделяют опасных веществ даже при перегреве.

Ограничения применения

• Не кабели без брони - изделие рассчитано именно на бронированную конструкцию;
• Не предназначен для работы выше 1 кВ - использование на более высоких напряжениях недопустимо;
• Требуется точное соблюдение технологии термоусадки - некорректный прогрев снижает герметичность;
• Отсутствие наконечников - необходимо самостоятельно подготовить соединители для подключения к шинам или аппаратам.

Примеры использования

• Оконцовка кабеля АВБбШв 3×25 на столбе воздушной линии;
• Подключение питания к насосной станции с кабелем ВБбШв 3×16 в цеху с высокой влажностью;
• Завершение ввода в подземный щит управления конвейерной линией;
• Монтаж в холодильных камерах или на объектах с низкими зимними температурами.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 16–25 мм2; меньшие или большие значения не подходят;
• Обязательно удалите все острые кромки брони после разделки - они могут повредить термоусадочные трубки;
• Нагревайте муфту медленно, начиная с центра, двигаясь к краям - это предотвращает образование пузырей и перегрева;
• Проверяйте плотность усадки: поверхность должна быть гладкой, без вздутий и видимых зазоров;
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие может изменить цвет и эластичность.
