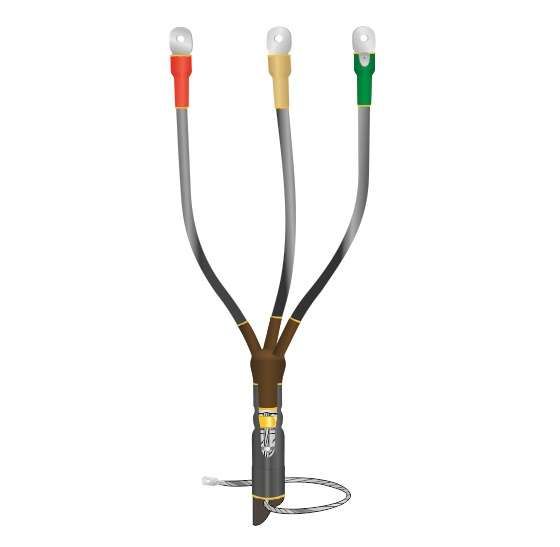

Муфта кабельная концевая внутр. установки 1кВ 1КВТпнг-LS-3х(16-25) без наконечн. Нева-Транс Комплект 22040033 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ 1КВТпнг-LS-3х(16-25) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 16–25 мм2. Подходит для внутреннего монтажа в помещениях с любым уровнем влажности, обеспечивает пожаробезопасность и долговечность соединения.

Назначение и область применения

Муфта 1КВТпнг-LS-3х(16-25) используется для завершения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё, на напряжение до 1 кВ. Применяется исключительно во внутренних установках - в распределительных щитах, трансформаторных подстанциях, кабельных каналах, технологических помещениях предприятий. Не предназначена для улицы, подземной прокладки или влажных сред вне помещений.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 3
• Тип исполнения: нг-LS - материал не распространяет горение, с пониженным дымо- и газовыделением
• Способ монтажа: термоусадка
• Материал корпуса: полимерный композит
• Диапазон рабочих температур: от –50 C до +50 C
• Защитный покров: предусмотрен для кабелей с бронёй
• Заземление: реализуется через пружинный контакт для бумажной изоляции и пайку для бронелент

Совместимость и монтаж

Муфта 1КВТпнг-LS-3х(16-25) совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, имеющими сечение 16–25 мм2 и трёхжильную структуру. Для монтажа требуется:

• Правильно выполненная разделка кабеля - соблюдение длин изоляционных слоёв и брони;
• Термофен или газовая горелка с регулируемой температурой (не ниже 150 C);
• Обязательное равномерное нагревание трубок до полной усадки без перегрева;
• Подключение заземляющего провода: для кабелей с бумажной изоляцией - пружинный зажим с теркой; для бронированных - пайка к бронелентам.

Не допускается использование муфты без предварительной подготовки поверхности кабеля - наличие грязи, влаги или повреждений изоляции снижает надёжность соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы классифицированы как нг-LS - не поддерживают горение, минимальное выделение дыма и токсичных газов при возгорании
• Произведённые испытания подтверждают соответствие требованиям пожарной безопасности и госстандарта РФ

Преимущества

• Высокая степень защиты благодаря термоусадке - плотное прилегание к кабелю без воздушных полостей
• Экологическая безопасность: материалы не выделяют хлора и других опасных веществ даже при перегреве
• Стабильная работа в широком диапазоне температур - от суровых холодов до летней жары
• Универсальность: один тип муфты подходит как для бронированных, так и для небронированных кабелей
• Долговечность: полимерная конструкция устойчива к старению, влаге и механическому воздействию в закрытых помещениях

Ограничения применения

• Не применяется для внешней установки - отсутствует защита от UV-излучения и осадков
• Не рекомендовано использование на кабелях сечением менее 16 мм2 или более 25 мм2 - риск недостаточной усадки или разрушения
• Не подходит для кабелей с алюминиевой жилой - требуются специальные наконечники, которые здесь отсутствуют
• Не предназначен для монтажа в условиях постоянного контакта с маслом, растворителями или агрессивными химикатами
• Требует точного соблюдения технологии термоусадки - неквалифицированный монтаж может привести к пробоям

Примеры использования

• Оконцевание кабеля АСБ 3×25 в распределительном шкафе цеха
• Завершение ВВГнг-LS 3×16 перед подключением к автоматическому выключателю в офисном здании
• Монтаж на выходе из кабельной камеры в подвале многоэтажного дома
• Подключение силового кабеля к трансформатору в электрошкафу производственного участка

Практические советы

• Перед монтажом проверьте сечение кабеля - используйте штангенциркуль, чтобы точно определить диаметр жил
• При работе с кабелем с бумажной изоляцией обязательно удалите все следы масла и смазки - они нарушают адгезию термоусадочных элементов
• Нагревайте муфту медленно, начиная с центра и двигаясь к краям - это предотвращает образование пузырей воздуха
• Проверьте целостность термоусадочной трубки после остывания - она должна полностью обтянуть кабель без вздутий и трещин
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие холода может сделать полимер хрупким
• Убедитесь, что заземляющий провод надёжно зафиксирован - это обязательное условие для соответствия нормам ПУЭ
