Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпнг-LS-5х(16-25) без наконечн. Нева-Транс Комплект 22040097 Нева Транс

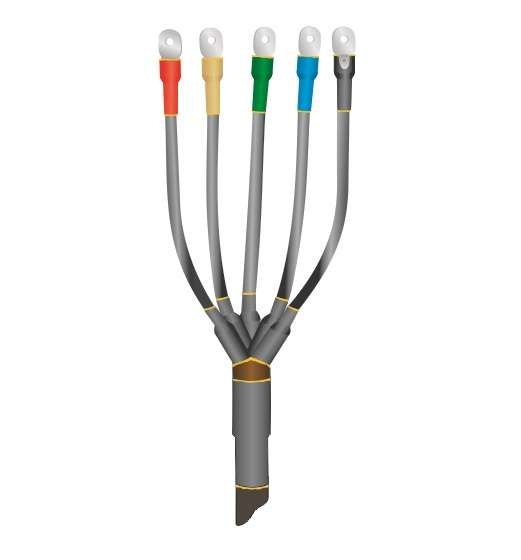

Муфта кабельная концевая 1кВ 1ПКВ(Н)Тпнг-LS-5х(16-25) без наконечников от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных силовых кабелей с изоляцией из пластмассы и сечением 16–25 мм2. Подходит как для внутренних, так и для внешних условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1кВ 1ПКВ(Н)Тпнг-LS-5х(16-25) без наконечников используется для завершения кабельных линий напряжением до 1 кВ. Применяется там, где требуется надёжная изоляция и механическая защита конца кабеля - например, перед подключением к оборудованию, распределительному щиту или трансформатору. Особенно актуальна при работе с кабелями без брони, которые используются в зданиях, на объектах энергообеспечения, промышленном оборудовании и открытых участках трасс.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2 (совместима с обоими значениями)
• Количество жил: 5
• Тип монтажа: термоусадка
• Исполнение: нг-LS - материал не распространяет горение, снижает дымо- и газовыделение при нагреве
• Материал корпуса: полимерный состав
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты от влаги: работает при относительной влажности до 98%
• Защита от УФ-излучения: да - сохраняет целостность на открытом воздухе

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпнг-LS-5х(16-25) совместима исключительно с кабелями без брони и с пластмассовой изоляцией. Для монтажа необходимо выполнить подготовку конца кабеля: зачистить жилы, удалить внешнюю оболочку и заполнить свободное пространство между жилами специальным терморегулирующим элементом (входит в комплект). После этого все части муфты равномерно прогреваются горелкой или мощным феном (температура около 150–200 C) до плотного обтягивания поверхности кабеля. Концы жил остаются открытыми - наконечники не предусмотрены, их следует устанавливать отдельно.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Не распространяет горение (нг): замедляет развитие пламени при возгорании
• Низкий уровень дымо- и газовыделения (LS): повышает безопасность при эвакуации и в закрытых помещениях
• Прошла независимые испытания на соответствие требованиям пожарной безопасности и госстандартов РФ

Преимущества

• Высокая степень герметизации - предотвращает попадание влаги и пыли
• Экологическая безопасность - материалы не содержат хлора и тяжёлых металлов
• Широкий температурный диапазон позволяет использовать в суровых условиях (например, на Севере или в холодных цехах)
• Устойчивость к УФ-излучению обеспечивает долгий срок службы на открытом воздухе
• Лёгкость монтажа благодаря одноступенчатой термоусадке - не требуются сложные инструменты

Ограничения применения

• Не кабели с бронёй - наличие металлической оплётки нарушает адгезию и герметичность
• Не содержит наконечников - требуется самостоятельная установка контактных деталей
• Не предназначен для работы выше 1 кВ - использование на более высоких напряжениях недопустимо
• Требуется контроль температуры при термоусадке - перегрев может повредить изоляцию жил
• Запрещено применять в местах постоянного контакта с открытым пламенем или источниками повышенной теплоты (>+50 C)

Примеры использования

• Подключение кабеля от трансформаторной подстанции к распределительному шкафу внутри помещения
• Оконцовка кабеля питания наружного светильника или оборудования на территории предприятия
• Завершение линии на конвейере или станке с частотным регулятором
• Обустройство временных сетей на стройплощадках при необходимости быстрого соединения

Практические советы

• Перед монтажом проверьте сечение кабеля - он должен точно попадать в диапазон 16–25 мм2; меньшие или большие провода не обеспечивают плотного прилегания
• Используйте только профессиональный термофен или газовую горелку с контролируемым пламенем - равномерный прогрев важнее скорости
• На открытом воздухе рекомендовано дополнительно защитить место монтажа от прямых осадков первые 24 часа после установки
• При монтаже в сыром месте обязательно просушите конец кабеля перед установкой муфты
• Храните изделие в сухом месте при температуре от –20 C до +30 C - длительное воздействие экстремальных температур до монтажа может изменить свойства материала
