Кабель АВВГнг-LS 5х16
Товарные предложения:
Кабель силовой АВВГнг(А)-LS 5х16ок(N,PE)-0,66 ТУ 16.К71-310-2001 ТРТС ВНИИКП | 21.11.2024 | 555 м. | 194,39 ₽ | м. | от 1 дня |
АВВГнг(А)-LS 5x16 ок-0,66 | 14.05.2024 | 1015 м. | 211,61 ₽ | м. | от 1 дня |
АВВГнг(А)-LS 5x16 ок-0,66 | 21.11.2024 | 1738 м. | 216,82 ₽ | м. | от 1 дня |
Кабель АВВГнг(А)-LS 5х16 ОК (N PE) 0.66кВ (м) АЛЮР 00-00001773 | 21.11.2024 | 8508 м. | 229,08 ₽ | м. | от 1 дня |
Кабель АВВГнг(А)-LS 5х16 ОК (N PE) 0.66кВ (м) АЛЮР 00-00001773 | 21.11.2024 | 4908 м. | 229,08 ₽ | м. | от 1 дня |
Показать ещё
Условия поставки кабеля АВВГнг(А)-LS 5х16
Кабель АВВГнг(А)-LS 5х16 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой негорючий, малодымный алюминиевый кабель АВВГнг(А)-LS 5*16 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного - двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АВВГнг-LS 5х16 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Размер скидки на АВВГнг-LS 5*16 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.
Описание
Характеристики
Описание
АВВГнг-LS 5х16 - кабель силовой с 5 алюминиевыми жилами сечением 16 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма.
Технические характеристики кабеля АВВГнг-LS 5х16
Климатическое исполнение кабеля силового алюминиевого АВВГнг(А)-LS 5*16: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГнг-LS 5х16 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГнг(А)-LS 5х16 не должна превышать 98%.
Монтаж кабеля АВВГнг-LS 5*16 производится при температуре не ниже -15 градусов.
Кабели АВВГнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Радиус изгиба при прокладке алюминиевого кабеля АВВГнг-LS 5х16 должен быть не менее 208,8 миллиметров.
Растягивающее усилие при прокладке АВВГнг-LS 5х16 не должно превышать 2400 Ньютонов.
Расчетная масса кабеля АВВГнг-LS 5*16 составляет 0,81 килограмм в метре.
Выделение дыма при горении(тлении) кабеля силового алюминиевого АВВГнг(А)-LS не приводит к снижению проницаемости света более чем на 50%.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГнг-LS 5х16 равен 23,9 миллиметрам.
Допустимый ток при прокладке кабеля АВВГнг-LS 5х16 на воздухе: 68 Ампер.
Расшифровка маркировки АВВГнг(А)-LS 5*16
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
нг - изоляция и оболочка выполнена из пластиката пониженной пожарной опасности.
(А) - индекс пожарной безопасности.
LS - пониженное выделение дыма при горении (тлении).
5 - количество алюминиевых жил.
16 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

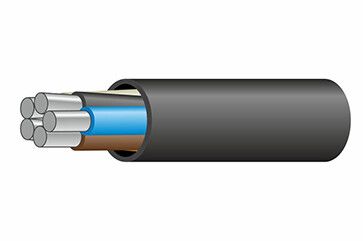

Конструкция кабеля АВВГнг-LS 5х16
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката с пониженной пожарной опасностью и низким выделением дыма.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из негорючего ПВХ пластиката с низким выделением дыма.
Применение кабеля АВВГнг-LS 5х16
Кабель силовой алюминиевый АВВГнг-LS 5*16 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 82 Ампер.
АВВГнг-LS 5х16 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки групповых кабельных линий в кабельных сооружениях и помещениях.
Характеристики
Вес
0.533
ГОСТ
31996-2012
Марка
АВВГнг(А)-LS
Код ОКП
357 771
Код товара
АВВГнг-LS 5х16
Срок службы
30
Материал жилы
Алюминий
Количество жил
5
Срок службы, лет
30
Конструкция жилы
ок
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
16
Наружный диаметр, мм
20.3
Максимальный вес (кг/м)
0.826
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
1
Толщина изоляции жил (мм)
1
Объём горючей массы (л/км)
317
Максимальный диаметр жилы
4.6
Наружный диаметр 0.66 кВ (мм)
23
Масса цветного металла (г/м)
214.4
Расчетная масса 0.66 кВ (кг/км)
794
Допустимый радиус изгиба (мм)
236
Минимальный радиус изгиба, мм
152.25
Тип исполнения по ГОСТ 31565-2012
нг(А)-LS
Толщина изоляции жил 0.66 Кв (мм)
0.7
Допустимые усилия при тяжении (Н)
4000
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
826
Максимальный наружный диаметр (мм)
23.6
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
1.74
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
80 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
7
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.2.2
Номинальное переменное напряжение (кВ)
1
Сопротивление изоляции при 70 °С, Мом\км
0.005
Электрическое сопротивление жилы (ом/км)
1.91
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
62
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
24.05
Максимальная мощность при прокладке в земле, 380V (кВт)
53.96
Длительно допустимая токовая нагрузка в земле, Ампер
72
Допустимая токовая нагрузка при прокладке в земле (А)
77
Максимальная мощность при прокладке в воздухе, 220V (кВт)
19.95
Максимальная мощность при прокладке в воздухе, 380V (кВт)
44.74
Допустимый ток односекундного короткого замыкания (кА)
1.13
Допустимая токовая нагрузка при прокладке на воздухе (А)
67
