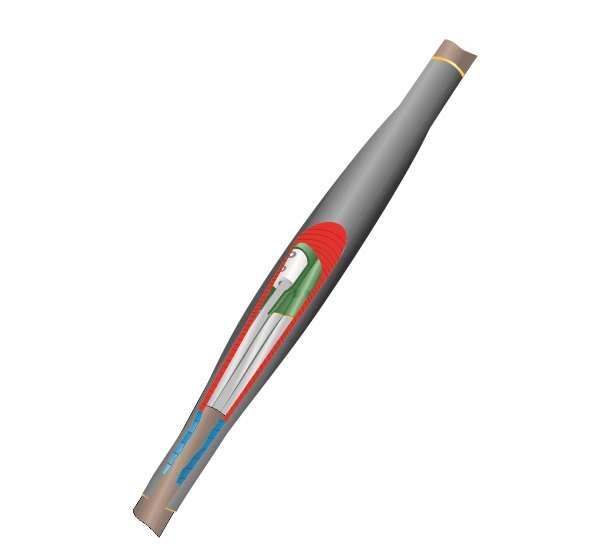

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-5х(16-25) с болтовыми соединителями Нева-Транс Комплект 22040029 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS-5х(16-25) с болтовыми соединителями от компании Нева-Транс Комплект предназначена для надёжного и безопасного соединения пятижильных кабелей сечением 16–25 мм2 с пластиковой изоляцией, работающих на напряжение до 1 кВ. Применяется в , тоннелях, каналах и других закрытых кабельных трассах, где важна пожаробезопасность и долговечность.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS-5х(16-25) с болтовыми соединителями используется для создания герметичного и механически прочного соединения между двумя участками силового кабеля. Подходит для кабелей без брони, с изоляцией из полиэтилена или аналогичных пластмасс. Области применения: подземные сети, кабельные каналы, тоннели, коллекторы, распределительные пункты, промышленные объекты, ЖКХ, энергоносители.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил: 5
• Сечение кабеля: 16–25 мм2
• Тип соединения: болтовые зажимы для токоведущих жил
• Тип изоляции: термоусаживаемая с клеевым слоем
• Рабочий диапазон температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Горючесть: материалы не поддерживают горение (нг), с низким дымо- и газовыделением (LS)

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS-5х(16-25) с болтовыми соединителями устанавливается на два подготовленных конца кабеля. Для сборки требуется тепловоздушная установка - газовая горелка или профессиональный фен с регулируемой температурой. Клеевой слой внутри термоусаживающего кожуха обеспечивает плотное прилегание к изоляции кабеля. Соединения жил выполняются через медные болтовые зажимы - требуют правильного момента затяжки. Установка возможна в любых условиях: в земле, в шахтах, в помещениях, даже при повышенной влажности.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждённые сертификаты: пожарная безопасность, соответствие госстандартам РФ
• Материалы класса LS - минимальное выделение ядовитых веществ и дыма при нагреве
• Не распространяют горение (нг) - снижают риск возгорания в случае аварии

Преимущества

• Высокая степень герметизации за счёт термоусаживаемого кожуха с клеем - исключает попадание влаги
• Устойчивость к перепадам температур - работает в суровых климатических условиях
• Экологическая безопасность - материал не содержит хлора и тяжёлых металлов
• Долговечность - срок службы более 30 лет при соблюдении условий эксплуатации
• Закрытая система соединений - предотвращает окисление контактов

Ограничения применения

• Не кабели с бронёй - требует одновременной замены бронированных элементов
• Не рекомендовано использование вне диапазона температур –50…+50 C
• Требуется точное соблюдение технологии монтажа - недостаточно прогрева или перегрева повреждает изоляцию
• Не предназначен для постоянного погружения в воду - хотя IP67 допускает временное воздействие, длительное пребывание под водой снижает надёжность
• Не совместим с кабелями другого числа жил - только 5-жильные

Примеры использования

• Соединение кабелей питания на насосной станции в подвале
• Ремонт поврежденного участка кабельной линии в городском тоннеле
• Обустройство ответвлений в системе освещения парковой территории
• Монтаж в кабельном коллекторе промышленного предприятия с высокими требованиями к пожарной безопасности
• Замена старой муфты в подземной кабельной трассе многоквартирного дома

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно точно попадать в диапазон 16–25 мм2
• Используйте только качественные термофены с контролируемой температурой - некорректный нагрев вызывает деформацию
• При работе в сыром месте протирайте поверхности кабеля перед установкой - влага под кожухом может привести к пробою
• Затягивайте болтовые соединения согласно указанию производителя - переусиливать нельзя, чтобы не повредить провода
• Проверяйте целостность термоусаживаемого кожуха после остывания - он должен равномерно обтянуть все части без пузырей и складок
• Храните муфту в сухом помещении при комнатной температуре - сырость может повредить клеевой слой заранее
