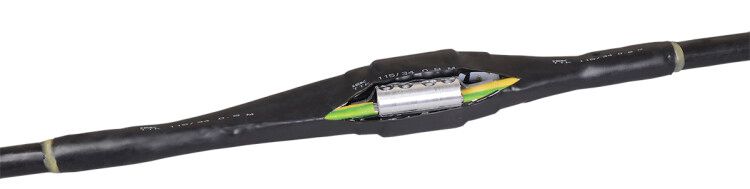

Комплект муфты соединительной ПСтт 5х16/25 с болтовыми гильзами ПВХ/СПЭ изоляция 1кВ IEK UZM-XLS1-VN5-1625S

Муфта ПСтт 5х16/25 с/г ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая соединительная муфта для надёжного соединения пятижильных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Подходит для прокладки в земле, кабельных каналах и трубах. Артикул uzm-xls1-vn5-1625s.

Назначение и область применения

Муфта ПСтт 5х16/25 с/г ПВХ/СПЭ изоляция 1кВ используется для герметичного соединения двух участков пятижильного кабеля с изоляцией из ПВХ или СПЭ. Применяется там, где требуется высокая механическая прочность и защита от внешних воздействий - особенно в условиях повышенной влажности или контакта с почвой.

• Подходит для кабелей типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогов.
• Не предназначен для бронированных или экранированных кабелей.
• Работает в системах распределения электроэнергии: подстанции, насосные станции, освещение улиц, промышленные объекты.

Технические характеристики

• Номинальное напряжение: 1 кВ - безопасна для работы в сетях до 1000 В переменного и постоянного тока.
• Количество жил: 5 - позволяет соединять именно пятижильные кабели (например, фаза+нуль+защитный PE + две доп. жилы).
• Сечение проводника: 16/25 мм2 - рассчитана на жилы сечением от 16 до 25 мм2; важно соблюдать этот диапазон для плотного прилегания внутри муфты.
• Тип исполнения: термоусаживаемая - материал сужается при нагреве, обеспечивая плотную адгезию к поверхности кабеля.
• Материал корпуса: полимер термоусаживаемый без галогенов - при горении не выделяет токсичных паров, безопаснее для окружающей среды и персонала.
• Цвет: черный - оптимальен для наружной эксплуатации, снижает влияние УФ-излучения.
• Срок службы: 30 лет - гарантирует долгую работу при правильном монтаже и соблюдении условий эксплуатации.

Совместимость и монтаж

Муфта ПСтт 5х16/25 с/г ПВХ/СПЭ изоляция 1кВ требует использования болтовых гильз для соединения жил - они входят в комплект или должны быть закуплены отдельно. Монтаж выполняется методом термоусадки:

1. Зачистить концы кабелей, удалить изоляцию и экран (если есть).
2. Установить болтовые гильзы на каждую жилу и затянуть моментным ключом согласно рекомендациям производителя.
3. Надеть муфту на один из кабелей, затем совместить концы так, чтобы жилы попали в гильзы.
4. Равномерно прогреть муфту теплогенератором (не пламенем!) до равномерной усадки - контроль температуры важен для предотвращения повреждений.
5. Проверить целостность усадки - поверхность должна быть гладкой, без пузырей и трещин.

Обязательно использовать средства защиты рук и глаз при работе с теплогенератором.

Безопасность и стандарты

• Соответствует ГОСТ 13781 - нормативному документу для кабельных соединителей на напряжение до 1 кВ.
• Состав без галогенов - снижает риск образования ядовитых веществ при возгорании, что важно для помещений с людьми и в местах массового скопления людей.
• Защита IP67 - достигается после усадки: полностью защищена от пыли и временного погружения в воду.

Преимущества

• Высокая степень герметизации благодаря однородной усадке материала - исключает попадание влаги и грязи.
• Устойчивость к химическим воздействиям и колебаниям температур (-40C…+90C).
• Легкий вес и компактность - удобство при транспортировке и монтаже в труднодоступных местах.
• Отсутствие необходимости в литой смоле или эпоксидных составах - проще и быстрее в сравнении с холодной усадкой.

Ограничения применения

• Не применяется для бронированных кабелей - отсутствует механизм защиты от механических нагрузок через металлическую оболочку.
• Не подходит для кабелей с медной броней или экраном - требуется специальная муфта с заземляющим контуром.
• Требуется точное соответствие сечению жил: использование жил меньше 16 мм2 или больше 25 мм2 может вызвать плохую усадку и протечки.
• Не рекомендуется применять в условиях длительного прямого солнечного света без дополнительной защиты - хотя цвет черный снижает УФ-повреждения, срок службы всё же зависит от окружения.

Примеры использования

• Соединение кабелей питания между распределительными щитами в подвале многоквартирного дома.
• Переход от воздушной линии к кабелю в городской сети освещения.
• Ремонт поврежденного участка кабеля в кабельном канале на промплощадке.
• Подключение кабеля к насосной станции в сельскохозяйственной зоне с высокой влажностью грунта.

Практические советы

• Перед монтажом проверьте, что сечение жил кабеля точно попадает в диапазон 16–25 мм2 - даже 1 мм2 выход за границы может нарушить герметичность.
• Используйте только болтовые гильзы подходящего стандарта - не заменяйте сваркой или опрессовкой без согласования с руководством IEK.
• Не экономьте на теплогенераторе - слабый нагрев приведёт к неполной усадке, а слишком высокая температура - к прожиганию изоляции.
• После монтажа проведите тест на сопротивление изоляции - это обязательная процедура перед вводом в эксплуатацию.
• Храните муфту в оригинальной упаковке, в сухом месте при t = +5...+30 C - не допускайте переохлаждения или перегрева до начала работ.
